11) LED
-
+
12) PWR_LED
1
MPD+
MPD-
MPD-

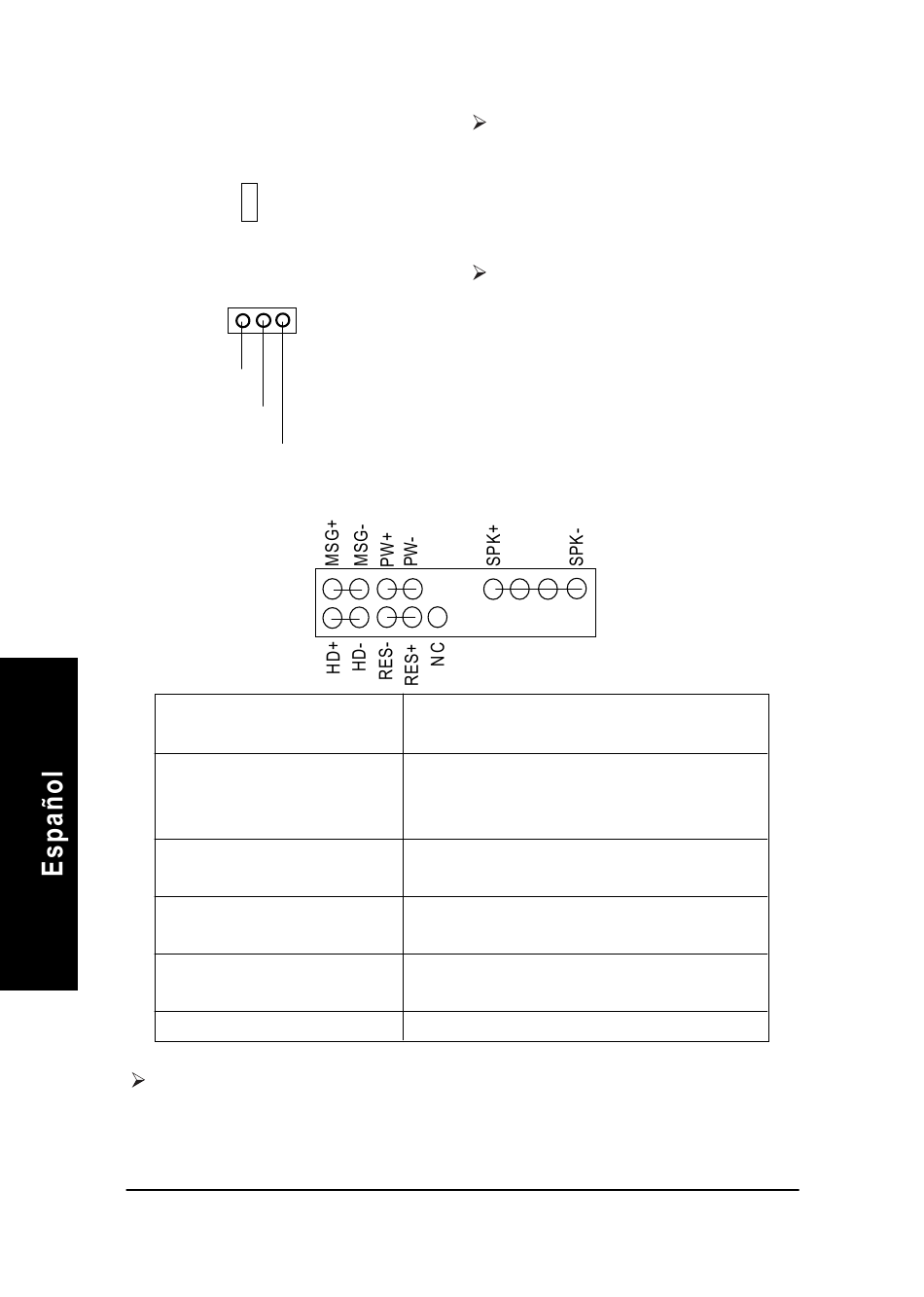

13) F_PANEL (conector 2x10 contactos)
2
1
HD (LED disco duro IDE activo)
(Azul)
SPK (Conector altavoz)
(Ámbar)
RES (Botón reinicio)
(Verde)
PW (Conector alimentación baja)
(Rojo)
MSG(LED mensaje/Alimentación/ Contacto 1: LED ánodo (+)
LED suspensión)(Amarillo)
NC(Púrpura)
Por favor, conecte el LED de alimentación, altavoz de PC, botón de reinicio y botón de alimentación
etc del panel frontal del chasis al conector F_PANEL siguiendo los contactos descritos anteriormente.
Placa base GA-8SQ800 Ultra/GA-8SQ800
1
1 1
1
1
Contacto 1: LED ánodo(+)
Contacto 2: LED cátodo(-)
Contacto 1: VCC(+)
Contacto 2- Contacto 3: NC
Contacto 4: Datos(-)
Abierto: Funcionamiento normal
Cerrado: Reinicia el hardware del sistema
Abierto: Funcionamiento normal
Cerrado: Encender/apagar
Contacto 2: LED cátodo (-)
N C
- 20 -
No quite los módulos de memoria con el LED
de la RAM encendido. Podría provocar un
cortocircuito u otros daños debido al voltaje de
2.5V. Quite los módulos de memoria sólo cuando
el sistema esté apagado.
PWR_LED está conectado al indicador de
alimentación del sistema para indicar si el
sistema está encendido o apagado. Parpadeará
si el sistema está en modo suspensión.
Si utiliza un LED de dos colores, el LED de
alimentación cambiará a otro color.
