Guía de inicio rápido

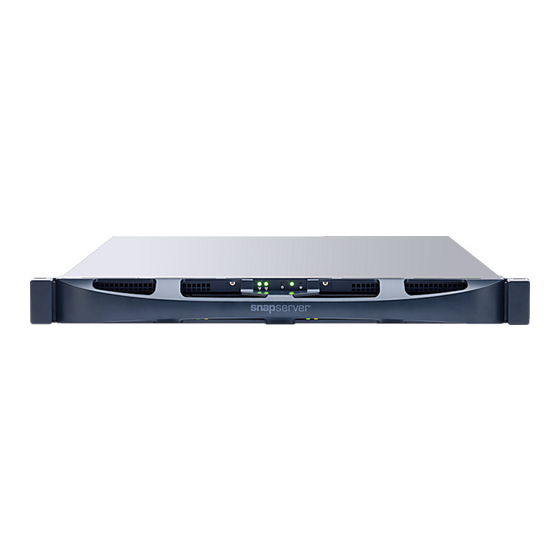

SnapServer XSR 40
™
Dispositivo de almacenamiento, 1U
Paso 1
Es esencial que active su garantía. La asistencia técnica y de garantía no estarán
disponibles hasta que la garantía se encuentre activa:
1. Vaya a http://www.overlandstorage.com/ y seleccione
Servicio y asistencia > Mis productos.
2. En el Inicio de sesión del sitio, introduzca su
dirección de correo electrónico y contraseña
y haga clic en IR.
3. Haga clic en Registrar nuevo producto.
4. Rellene la información (incluyendo el número de serie) y haga clic en Enviar.
Recibirá su certificado de garantía por correo electrónico. Siga las instrucciones
incluidas en el correo electrónico para completar el proceso de registro.
Paso 2
ADVERTENCIA:
para reducir el riesgo de descarga eléctrica o daños al equipo,
quite siempre los cables de alimentación mientras trabaja con la unidad.
Desembale la unidad y colóquela, junto con las unidades de disco, sobre una superficie
segura. Retire el recubrimiento plástico azul. Cualquier componente interno opcional,
como una tarjeta PCIe o memoria DIMM adicional, debe instalarse antes de continuar.
Consulte las instrucciones de instalación y las advertencias incluidas con estos
componentes.
Paso 3
ADVERTENCIA: se recomienda usar un elevador mecánico (o dos personas como
mínimo) durante la elevación y alineación de la unidad, para evitar lesiones durante
la instalación. Tenga cuidado al introducir o retirar una unidad en o fuera de un bastidor,
a fin de prevenir el volcado accidental del mismo, que podría ocasionar daños
o lesiones físicas.
El SnapServer XSR 40 viene con dos soportes angulares preinstalados para facilitar el
montaje en bastidores de 19 pulgadas (EIA-310).
PRECAUCIÓN:
esta unidad NO es compatible con bastidores estilo Telco de dos
postes u otros bastidores con menos de 29 pulgadas.
–1–
NOTA: al utilizar el kit de segmento deslizante opcional, siga las instrucciones suministradas
con dicho elemento.
1. Utilizar un elevador mecánico (o dos
personas), elevar y colocar el XSR 40
alineando los orificios de soporte con
los del bastidor.
*10400572­003*
2. Utilizar los cuatro tornillos
10400572-003
suministrados, fijar los soportes del
XSR 40 al bastidor y apretarlos lo
suficiente para sujetar el dispositivo.
En caso necesario, utilice cualquier
herramienta que sea precisa para su tipo de bastidor.
3. Comprobar la nivelación del dispositivo y apretar los tornillos.
Paso 4
El XSR 40 no incluye unidades de disco instaladas. Deben instalarse las cuatro
unidades para que funcione correctamente.
Instalar unidades
Intro
Intro
PRECAUCIÓN: no saque las unidades de disco de sus carcasas. De lo contrario,
se anulará la garantía.
Una vez colocada la unidad SnapServer en el bastidor, instale las unidades:
1. Coloque el conjunto de la unidad delante de una bahía.
2. Deslícela hasta oír los "clics" de cierre, bloqueando el conjunto en la bahía.
3. Repita el procedimiento
restantes.
IMPORTANTE: para mantener una refrigeración y un flujo de aire adecuados,
debe instalarse un conjunto de unidad en cada bahía. No puede quedar ninguna
bahía vacía.
Conexión del embellecedor
1. Coloque el embellecedor con los bordes superior e inferior alineados con las
ranuras de la parte frontal del dispositivo.
2. Empuje el embellecedor sobre la unidad hasta que los seguros de retención se
cierren y el embellecedor encaje en posición.
3. Compruebe que el embellecedor quede alineado correctamente y que todos los
LEDs sean visibles.
Paso 5
Conexión del cable
PRECAUCIÓN:
la configuración velocidad/dúplex de un XSR 40 está predeterminada
en autonegociar. El conmutador o concentrador al que está conectado el XSR 40
también se debe configurar en autonegociar o, de lo contrario, el rendimiento de
procesamiento o conectividad al XSR 40 podría verse seriamente perjudicado.
Todo el cableado, conexiones de alimentación y conductos de refrigeración se
encuentran situados en el panel trasero del XSR 40.
Pasos 1–2 con cada una de las carcasas de disco
–2–
1 2 3 4 5 6
1 - Ranura para tarjeta PCIe 5 - 2 puertos Ethernet
2 - Puertos USB 3.0 (2) 6 - Puerto serie*
3 - Puertos USB 2.0 (2) 7 - Cable de alimentación CA
4 - 1 puertos Ethernet
*
Para uso exclusivo de la asistencia técnica.
1. Enchufe la conexión de red al puerto Ethernet 1.
Con un cable de categoría 5e (o superior), conecte la toma del puerto Ethernet 1 del
dispositivo a un conmutador Gigabit Ethernet que se encuentre en la misma LAN
que el sistema central utilizado para gestionar el SnapServer XSR 40.
2. Si lo desea, enchufe una segunda conexión de red al puerto Ethernet 2.
NOTA: para aprovechar la conexión de red (equilibrio de cargas o conmutación por error),
los dos puertos de datos (Ethernet 1 y 2) deben estar físicamente conectados a la red.
Para el equilibrio de cargas, conéctelos al mismo conmutador de la misma subred con el
conmutador definido en la opción de autonegociación. Para conmutaciones en caso de
error, conéctelos a los distintos conmutadores de la misma subred.
3. En caso de conectar un disco extraíble RDX, siga las instrucciones que
acompañan al producto y utilice los puertos USB 3.0 de color azul.
4. Conecte el cable de alimentación a la toma eléctrica de CA.
5. Conecte el cable de alimentación a un dispositivo SAI o a una fuente de
alimentación CA que disponga de conexión a tierra.
6. Si utiliza un dispositivo SAI de marca APC, conecte el cable USB desde el
SAI a uno de los puertos USB de la parte trasera del SnapServer.
NOTA: los sistemas SnapServer se han diseñado para funcionar con USB de marca
APC o dispositivos SAI basados en red para apagar automáticamente de manera limpia
en caso de que se produzca un fallo de alimentación. Debe configurar la unidad APC en
la Interfaz de administración web de SnapServer y en la interfaz de usuario de APC.
7. Presione el interruptor de encendido de la parte frontal durante no más de un
segundo.
Importante: lea esta información antes de continuar
Después del encendido inicial con nuevas unidades, los aparatos de la Serie XS tardan
hasta 10 minutos en completar el proceso de inicialización del nuevo aparato. Durante
este tiempo, el LED del sistema (ver gráfico) parpadea alternando entre verde y ámbar.
PRECAUCIÓN: con el sistema en este estado no deberá quitarse la alimentación
bajo ningún concepto. De hacerlo se podría inutilizar el aparato.
Una vez completada la inicialización, el sistema se reiniciará automáticamente y el
LED de estado mostrará un color verde fijo. Continúe con
–3–
7
LED del sistema
"Primera conexión".
