Modelo M02
M a n u a l d e u s u a r i o

Publicidad

Tabla de contenido
loading

Resumen de contenidos para General Measure M02

  • Página 1 Modelo M02 M a n u a l d e u s u a r i o...

  • Página 3: Tabla De Contenido

    CONTENIDO 1 Descripción general ................1 1.1 Funciones y características ..........1 1.2 Panel frontal ................3 1.3 Especificaciones técnicas ............6 1.3.1 Común ................ 6 1.3.2 análogo ............... 6 1.3.3 digital ................7 2 Instalación y cableado ............... 9 2.1 La conexión de la fuente de alimentación ......
  • Página 4 2.2 La conexión de la celda de carga ........... 9 2.2.1 6-cable de conexión ........... 11 2.3 terminales de E / S ............... 12 2.4 Salida placa de expansión opcional ........14 2.4.1 Interfaz serie RS485 de salida ........14 2.4.2 Interfaz serie RS232 de salida ........
  • Página 5 3.4 Calibración con pesas ............18 3.5 milivoltios Calibración ............18 3.6 Interruptor de calibración para interfaz de comunicación ..31 3.7 Explicación de los parámetros de calibración ...... 32 4 Ajuste los parámetros de trabajo ............. 35 4.1 Diagrama de flujo de los parámetros de trabajo Configuración ...................
  • Página 6 5.1 Me S Definición / ..............48 5.2 pruebas de I / O ..............51 6 Comunicación serial ................ 53 6,1 r-Cont ................... 55 6,2 r-SP1 ..................55 6.2.1 Cuadro de códigos de parámetros ......55 6.2.2 Código de error Explicación ........37 6.2.3 Mando ...............
  • Página 7 6.6 Vuelva a leer ................ 48 6,7 Modbus ................49 7 comunicación Ethernet ..............57 8 Contraseña de entrada y ajuste Reiniciar ........58 80.1 introducción de la contraseña ............. 58 80.2 Ajustando la contraseña ............. 58 80.3 Factory reset ..............60 9 Prueba de pantalla ................

  • Página 8: Descripción General

    M02 Digital Indicator 1 descripción general El Indicador digital M02 está especialmente diseñado para transmitir el peso en los campos industriales. Este indicador tiene las características de pequeño volumen, comandos de un montón de comunicación, un rendimiento estable, fácil operación y viabilidad. Puede ser ampliamente aplicada en equipos de mezcla de hormigón y asfalto, horno de metalurgia...
  • Página 9 M02 Digital Indicator  Cero automáticamente cuando se enciende  4 puntos de ajuste 1 entrada y 2 salidas   Opcional interfaz de comunicación: RS232 o RS485  Calibración por puerto serie o Ethernet...

  • Página 10: Panel Frontal

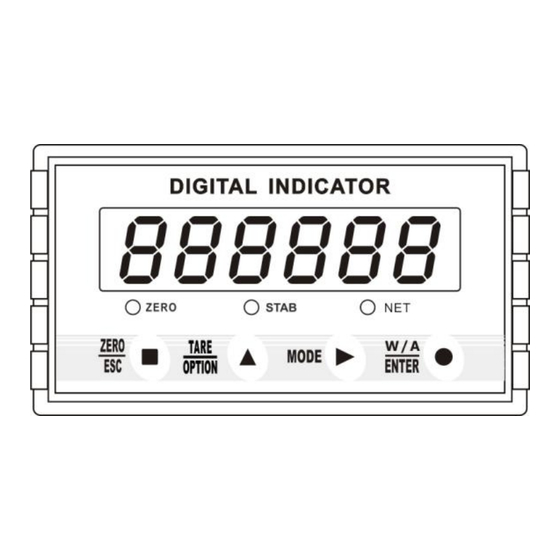

    M02 Digital Indicator 1.2 Panel Frontal Pantalla principal: 6 dígitos, para muestra el peso y la información de parámetros. Indicador de estado de la lámpara:  ZERO: Se enciende cuando el peso presente está dentro de 0 ± 1 / 4d.
  • Página 11 M02 Digital Indicator  STAB: Se enciende cuando los cambios de los valores de peso están dentro del rango de detección de movimiento durante el movimiento de detección de tiempo.  NET: Se enciende cuando está en estado de peso neto.
  • Página 12 M02 Digital Indicator : Tecla selección de funciones, hace que la posición parpadeante se mueva a la derecha cuando se ingresan datos. : Tecla de Confirmación Confirmar el establecimiento de parámetros o de calibración y datos de entrada. Nota: En el estado de peso bruto, el usuario podría eliminar la tara pulsando la tecla OPCIÓN, y si pulse la tecla Esc en el modo de peso neto, se añadirá...

  • Página 13: Especificaciones Técnicas

    M02 Digital Indicator 1.3 Especificaciones Técnicas 1.3.1 común: Fuente de alimentación: DC24V ± 5% Temperatura de trabajo: -10 ~ 40 humedad Max: 90% de HR sin rocío El consumo de energía: Acerca de 10W Dimensión: 105× 89 ×57(Mm) 1.3.2 Término análogo:...

  • Página 14: Digital

    M02 Digital Indicator sensibilidad de entrada: 0.1uV / d Rango de entrada:0.00~ 15mV(Celda de carga 3mV / V) Modo de transferencia: Sigma - Delta velocidad de conversión A / D: 15, 30, 60, 120, 480, 960 veces / sec no linealidad: 0,01% FS deriva de ganancia: 10 ppm / precisión de pantalla: 1 /100,000...
  • Página 15 M02 Digital Indicator Teclas de función: 4 teclas del teclado somnífero...

  • Página 16: Instalación Y Cableado

    2.2 La conexión de la celda de carga El indicador digital M02 se conecta a las celdas de carga por 6 hilos o 4 hilos como sigue. Cuando se utilizan celdas de carga de 4 hilos, debe cerrar la SN +...
  • Página 17 M02 Digital Indicator con EX + y cerrar la SN- con el Ex - . La definición de la señal de cada puerto del conector de celda de carga es la siguiente: EX +: Excitación + EX: excitación-SN +: sentido + SN-: SENSE- SIG +: Señal + SIG-: señal-...

  • Página 18: 6-Cable De Conexión

    M02 Digital Indicator 2.2.1 conexión de 6 cables Nota: 1. Como la salida de la celda de carga es una señal analógica sensible, por favor utilice cable blindado para separar con otros cables, especialmente de corriente alterna. 2. La conexión de 4 hilos es adecuada para corta distancia, temperatura estable o...

  • Página 19: Terminales De E / S

    M02 Digital Indicator 3. Para conectar mas de 1 celda de carga en paralelo, su sensibilidad (mV / V) debería ser igual. 2.3 terminales de E / S I / O definición tolerante como sigue: Salida Entrada OUT1 Estable EN 1 Resetea r todo 开...
  • Página 20 M02 Digital Indicator indicador de entrada terminal conexión:...

  • Página 21: Placa De Expansión De Salida Opcional

    M02 Digital Indicator 2.4 Placa de expansión de Salida opcional Los indicadores M02 soportan salidas RS232 o RS485 como opcional, por favor confirmar cuando haga su pedido. 2.4.1 Interfaz de salida serie RS485 La Interfaz de salida serie RS485 es opcional, por favor refiérase al capítulo 6.0 para el protocolo de comunicación.
  • Página 22 M02 Digital Indicator GND is ground of RS485, it can very m u c h i m p r o v e c o m m u n i c a t i o n quality via connecting with GND by low-resistance wire when there is a lot of disturbance in working field .

  • Página 23: Interfaz Serie Rs232 De Salida

    M02 Digital Indicator 2.4.2 Interfaz de salida serie RS232 (Opcional) RS232 conexión de interfaz serie:...

  • Página 24: Calibración

    3 calibración 3.1 Instrucción (1) El Procedimiento de calibración debe ser ejecutado cuando un indicador M02 se pone en uso en la primera vez, cuando los parámetros preestablecidos ya no pueden satisfacer las necesidades del usuario, y/o cualquier parte del sistema de pesaje se cambió.

  • Página 25: Diagrama De Flujo De Calibración

    M02 Digital Indicator (5) Véase el capítulo 9 para el mensaje de alarma de error que puede mostrar durante la calibración. 3.2 Diagrama de flujo de calibración 1. Bajo este estado, pulse (Dos veces), el indicador mostrará CAL, entonces presione para entrar introducción...

  • Página 26: Punto Decimal

    M02 Digital Indicator Ingreso de la 3. presione para seleccionar un valor deseado para el punto decimal entre 0, contraseña 0,0, 0,00, 0,000 y 0,0000, y luego presiona para guardarlo y entrar en el siguiente paso. Si no hay necesidad de cambiar el valor, pulse...

  • Página 27: Valor En Milivolts

    M02 Digital Indicator 5. Ingrese la capacidad Maxima (≤min. división × 100 000), presione para guardarlo y entrar en el siguiente paso. Max. capacidad 6. Bajo este estado, prensione para entrar en la calibración del cero. El Display muestra el valor de salida en milivoltios entre SIG + / SIG- de la celda de carga.
  • Página 28 M02 Digital Indicator 7.Descarga la balanza, cuando el indicador STAB está encendido, pulse para terminar la calibración del cero. Si no hay necesidad de calibrar cero, pulse Calibracion directamente para ingresar a calibrar la ganancia cero...
  • Página 29 M02 Digital Indicator...
  • Página 30 M02 Digital Indicator 8. El proceso de calibración de ganancia es como sigue. Sí no hay necesidad de hacer la calibración de ganancia, pulse directamente al entrar en la configuración de los puertos series.
  • Página 31 M02 Digital Indicator 9. presione para entrar en la interfaz de configuración, presione para elegir la posición del interruptor, pulse para establecer la contraseña.Si no hay necesidad de ajustar la posición del interruptor, a continuación, pulse para entrar en configuración de la contraseña.
  • Página 32 M02 Digital Indicator 3,3 visualización del valor en Milivoltios Esta función se utiliza principalmente para la prueba del sistema, la prueba de errores en la posición de mecanismos de pesaje y la prueba de linealidad para la celda de carga.
  • Página 33 M02 Digital Indicator 1. Prueba del sistema (1) Si los cambios de visualización en el display cambian con los cambios de peso cargado, muestra que la conexión de la celda de carga es correcta y el mecanismo de pesaje funciona bien.

  • Página 34: Calibración Con Pesas

    M02 Digital Indicator 2. Prueba de excentricidad Cargar un mismo peso en cada esquina del mecanismo de pesaje y registrar el valor en milivoltios mostrado, respectivamente. Si las diferencias entre estos valores son importantes, por favor ajuste mecanismo de pesaje.
  • Página 35 M02 Digital Indicator Zero valor en valor de Peso Fecha observaci milivoltios (mV) milivoltios Gain cargado ones (mV) 3.5 calibración de milivoltios Cuando no es conveniente para cargar un peso para realizar la calibración, puede hacerse sin pesos utilizando los datos registrados en la tabla en la sección 3.4.
  • Página 36 M02 Digital Indicator...
  • Página 37 M02 Digital Indicator...
  • Página 38 M02 Digital Indicator...

  • Página 39: Interruptor De Calibración Para Interfaz De Comunicación

    M02 Digital Indicator 3.6 Interruptor de calibración para interfaz de comunicación Cuando se deba calibrar el transmisor a través de puerto serie (Rs, SP1 o Modbus), debe establecer al estado “ON” para el interruptor de calibración para la interfaz de comunicación.
  • Página 40 M02 Digital Indicator Zero Gain Switch for Calibration SIOCAL via serial interface PASS Password Setting 000000...
  • Página 41 M02 Digital Indicator Registro de la tabla de parámetros de calibración Parameter Calibrated Value Date Remarks Decimal Point Min. Division Max. Capacity Load cell sensitivity Password...

  • Página 42: Ajuste Los Parámetros De Trabajo

    M02 Digital Indicator 4 Ajuste los parámetros de trabajo 4.1 Diagrama de flujo de los parámetros de trabajo Configuración Estado normal Si F4.1 (Interruptor contraseña) está activado, se debe introducir la contraseña PREPAR F1.1 F1.7...
  • Página 43 M02 Digital Indicator 1 .Utilizar para seleccionar entre el mismo nivel. Conmutar entre la pantalla F1 a F2, pulse F2.1 F2.7 2 .Prensa para entrar en sub-selección, pulse para volver al menu anterior.

  • Página 44: Código De Error Explicación

    M02 Digital Indicator F3.1 F3.2 F4.1...

  • Página 45: Método De Ajuste De Parámetros

    M02 Digital Indicator 4.2 Método de ajuste de parámetros El M02 tiene 2 tipos de parámetros: Selección de tipo de trabajo y de tipos de datos. Para la selección de los patrametros, pulse elegir. Para el parámetro de tipo de datos en la interfaz de parámetro, pulse para elegir la posición dígito,...

  • Página 46: Descripciones De Operación Parámetros

    M02 Digital Indicator Datos: F1.4 Entrar en el estado de ajuste Mover el destello de 0 a 5 ajustar el valor confirmar F1.4 4.3 descripciones de Operación parámetros Code Default Description Null The first major term of working parameter. Switch for Auto-Zeroing when power-on,...
  • Página 47 M02 Digital Indicator OFF: disabled ON: enabled Zero-tracking Range（0～9d optional）. F1.2 This parameter is for automatic calibration, disabled when is set ”0”. Motion Detecting Range（0～9d optional) F1.3 It is stable if the change is within range. Zeroing Range（00%～99% of Maximum capacity）...
  • Página 48 M02 Digital Indicator first filter）: (1-9 as optional) 0: without filtering 9: strongest digital filtering F1.7 A/D conversion rate: 120,480,960,15,30,60 as optional Null The second major term of working parameter. F2.1 Scale no., indicator no. Baud rate of serial port:1200 / 2400 / 4800 / 9600 / F2.2...
  • Página 49 M02 Digital Indicator r-Cont:SP1 continuous mode; r-SP1: SP1 command mode； tt:TOLEDOcontinuous mode； Cb920：Cb920 continuous mode。 rE-Cont:rE continuous mode； rE- rEAd:rEcommand mode； Data format: F2.4 7-E-1：7 data bits，even parity check，1 stop bit； 7-O-1：7data bits，odd parity check，1 stop bit； 7-E-1 8-E-1：8 data bits，even parity check，1 stop bit；...
  • Página 50 M02 Digital Indicator 8-n-1：8 data bits，no parity check，1 stop bit； 8-n-2：8 data bits，no parity check，2 stop bit； MODBUS HiLo dual-byte register storage turn ， Hi Lo ： High byte in the F2.5 front, byte at the back ； Lo Hi ： Low...
  • Página 51 M02 Digital Indicator tt(TOLEDO continuous mode)If send the checksum。 F2.7 0：not send, 1：send. Null The third major term of working parameter. F3.1 0-255 The first paragraph of IP, initial vale 192 F3.2 0-255 The second paragraph of IP, initial vale 168 F3.3...

  • Página 52: Parámetros Establecidos De Punto

    M02 Digital Indicator F4.2 000000 Parameters password setting:Valid when F4.1 is ON 4.4 parámetros establecidos de punto Code Default Description P1-P4 Null The first term of working parameters PX.1 Change of state if need stable Change of state minimum duration PX.2...
  • Página 53 M02 Digital Indicator 2：<=； P3.3=0 3：==； P4.3=0 4：>=； 5：>； 6：!=；compare to minimum value 7：_<>_outside the range, need to set 2 edge value 8：=<__>=inside the range, need to set 2 edge value 9：external trigger. If it’s IO，do 1 state change for 1 trigger, if it’s command, then decide according to...
  • Página 54 M02 Digital Indicator PX.5 Set value 2 punto de ajuste tiene 4 principales términos que son definidos por el usuario.

  • Página 55: Definicion De Entradas / Salidas

    M02 Digital Indicator 5 Definición E/S 5.1 Definicion de entradas / salidas Salida/Entrada tabla de códigos: Output Code Definition Description None No definition Stable Effective output in stable status. Overflow Effective output when overflow.
  • Página 56 M02 Digital Indicator Effective output when set point 1 status output. Effective output when set point 2 status output. Effective output when set point 3 status output. Effective output when set point 4 status output. Input Code Definition Description None...
  • Página 57 M02 Digital Indicator If this signal is valid, Sp2 status will be regarded as invalid. Output valid state when comparision condition turns to invalid, and be effective again. If this signal is valid, Sp3 status will be regarded as invalid. Output valid state when comparision condition turns to invalid, and be effective again.

  • Página 58: Pruebas De I / O

    M02 Digital Indicator 5.2 pruebas de I / O En estado de pesaje, prensiona (5 veces), a continuación, se mostrara TESTio, pulse para entrar en la interfaz de pruebas de I / O. Estado normal prensiona OUT1 flash de estado, pulse...
  • Página 59 M02 Digital Indicator Esta interfaz muestra: entrada IN1 válida,OUT1 salida...

  • Página 60: Comunicación En Serie

    M02 Digital Indicator 6 Comunicación en serie M02 tiene como RS232 o RS485 opcional para realizar la comunicación con una computadora y soporta algunos protocolos como por ejemplo Dopport r- Cont, r-SP1, Modbus (bus), TOLEDO tt, Cb920, protocolos rECont y protocolo rErEAD Lea el capitulo 2.4.2 para la selección del tipo de protocolo, ,2.4.3.
  • Página 61 M02 Digital Indicator Escal Nº de Estado Valor a no. canal. aquí: STX - 1 bit, iniciar 02H carácter Escala no. -- 2 bits, 00 ~ 99 Estado - 2 bits,byte alto: 40H;baja definición de bytes de la siguiente manera: G./N.

  • Página 62: R-Sp1

    M02 Digital Indicator - 2 los bits,suma de verificación - 1 poco, 0DH - 1 poco, 0AH Por ejemplo: 02 30 31 31 40 41 20 20 20 37 30 30 32 34 0D 0A Medios:, datos positivos estables, presente peso 700 ...
  • Página 63 M02 Digital Indicator Leer el estado y el peso actual Leer el estado del punto de ajuste corriente Escribe mini. División y max. capacidad R / W punto dígito decimal división mínima Maxima capacidad R / W C.A. Auto. interruptor de...
  • Página 64 M02 Digital Indicator R / W Rango de seguimiento de cero R / W SEÑOR rango estable R / W rango de puesta a cero R / W Florida filtrado digital paraca. R / W filtrado constante R / W...
  • Página 65 M02 Digital Indicator duración R / W P1F ~ P4F Conjunto condición de comparación punto a juez R / W P1L ~ P4L punto de ajuste menor valor borde de juzgar R / W P1H ~ P4H Punto de consigna...
  • Página 66 M02 Digital Indicator without weight Gain calibration with weight Gain calibration without weight Zero clearing command P1S~ Setting the Valid when 9,command valid when external corresponding set trigger and 1 status change for 1 external point Trigger P1C~P4 Clear the...
  • Página 67 M02 Digital Indicator 2：Operation code error 3：Parameters code error 4：Write data error 5：Operation invalid 6：Channel no. error Note：Default channel no. of this indicator : 1（31H） 6.2.3 Command Indicator will send weighing data to host computer after received command. 6.2.3.1 Host computer read present status Send command: Scale no.
  • Página 68 M02 Digital Indicator Correct response: Scale Channel Status Value Wrong response: Scale Channel Error code Here： STX —— 1bit，start character，02H R——1 bit，52H WT——2 bit，57H 54H E——1 bit，45H Status —— 2bits，high byte: 40H；low byte definition as follows:...
  • Página 69 M02 Digital Indicator G./N. Null Null Zero point Stable weight 0： 0：not 0：+ 0：non/zero normal stable 1：- 1：zero 1：OFL 1：stable Weight Value —— 6 bits； when weight is+ （-） overflow,return to“space space OFL space” For example: 02 30 31 31 52 57 54 30 31 0D 0A Correct response：02 30 31 31 52 57 54 40 41 30 30 33 37 35 33 33 36 0D 0A...
  • Página 70 M02 Digital Indicator 6.2.3.2 Read other parameters Send command: Scale no. Channel No. Para. code Correct response: Scale no. Channel No. Para. code Value Wrong response: Scale Channel Para. Error code code Para. Value—— 1bit Para. code——2 bits， For example:...
  • Página 71 M02 Digital Indicator Correct response：02 30 31 31 52 4D 52 36 34 33 0D 0A（stable range：6） Wrong response:02 30 31 31 53 4D 52 45 32 30 39 0D 0A（Operation code error） 6.2.3.3 Write max. Capacity and min. Division...
  • Página 72 M02 Digital Indicator DC——2 bits，44H 43H O——1 bit，4FH K——1 bit，4BH Division value——2 bits，1/2/5/10/20/50 Max. capacity——6 bits For example: 02 30 31 31 57 44 43 30 35 30 31 30 30 30 30 36 30 0D 0A(division value 5, Max...
  • Página 73 M02 Digital Indicator Scale Channel Para. Para. code value Correct response: Scale Channel Para. code Wrong response: Scale Channel Para. Error code code For example: 02 30 31 31 57 5A 52 35 30 30 38 0D 0A（Write zeroing range to 50）...
  • Página 74 M02 Digital Indicator 6.2.3.5 Calibration Zero 1）Calibrate zero as per current weight（with weight） Send command: Scale no. Channel No. Correct response: Scale no. Channel No. Wrong response: Scale no. Channel No. Error code Here: Z——1 bit，5AH Y——1 bit，59H...
  • Página 75 M02 Digital Indicator For example: 02 30 31 31 43 5A 59 39 34 0D 0A Correct response:02 30 31 31 43 5A 59 4F 4B 34 38 0D 0A Wrong response:02 30 31 34 43 5A 59 45 36 32 30 0D 0A（channel no. error）...
  • Página 76 M02 Digital Indicator ZN——2 bits，5AH4EH Zero millivolt value——6 bits For example: 02 30 31 31 43 5A 4E 30 31 32 36 31 30 38 31 0D 0A Correct response:02 30 31 31 43 5A 4E 4F 4B 33 37 0D 0A Wrong response:02 30 31 31 43 5A 4E 45 34 30 34 0D 0A（Write data error）...
  • Página 77 M02 Digital Indicator Scale no. Channel No. Wrong response: Scale no. Channel No. Error code Here: GY——2 bits，47H 59H Weight value——6 bits: Write in weight value For example: 02 30 31 31 43 47 59 30 30 30 32 30 30 36 35 0D 0A（Write in: weight value 200）...
  • Página 78 M02 Digital Indicator Scale no. Channel No. C GN Gain millivolt Weight value Correct response: Scale no. Channel No. Wrong response: Scale no. Channel No. Error code Here: Gain millivolt——6 bits Weight value——6bits For example: 02 30 31 31 43 47 4E 30 30 31 39 34 30 30 30 30 32 30 30 35 36 0D 0A (Write in: weight value 200，corresponding gain millivolt 0.194）...
  • Página 79 M02 Digital Indicator Wrong response: 02 30 31 31 43 48 4E 45 33 38 35 0D 0A（Para. Code error） 6.2.3.7 Zeroing Send command: Scale no. Channel No. Correct response: Scale no. Channel No. Wrong response: Scale no. Channel No.

  • Página 80: Toledo 6.3 Tt

    M02 Digital Indicator Wrong response: 02 30 31 31 4F 43 5A 45 35 30 36 0D 0A（Operation can’t execute） 6.2.3.8 CRC computation All the values in front of the parity bit add together and convert to decimal data, then convert the last 2 bits to ASCII code (decade in front and the unit at the back).
  • Página 81 M02 Digital Indicator Continuous sending mode format as below: ︸ A B C display weight(6 bits) 6pcs 30H Checksum Here:start character is standard ASII start character 02(STX) status byte A definition as below:...
  • Página 82 M02 Digital Indicator Decimal point .xxx .xxxx D3 D4 D6 is 0(not change) D5 is 1(not change) status byte B definition as below: Status Stable Overflow symbol G.W. Is 0 Is 1 Is 1 1-unstable 1-overflow 1-negative Is 0 (not change)

  • Página 83: Cb920

    M02 Digital Indicator 6.4 Cb920 When F2.3=Cb920 in working parameter, indicator will send weighing data continuously without command under Cb920 protocol. Data format： Status G.W. Symbol Display Unit ， Here： Status —— 2 bits，OL：( 4FH 4CH ) OFL；ST：( 53H 54H )Stable；US：( 55H 53H )unstable ，——...
  • Página 84 M02 Digital Indicator 0/1 —— 1 bit，(30H/31H) interleaved transmission Symbol —— 1 bit, 2BH（+）, 2DH（-） Display —— 7 bits，including decimal point Unit —— 2 bits，blank space（20H 20H） CR —— 1 bit，0DH LF —— 1 bit，0AH For example: When indicator send the following automatically: 53 54 2C 47 53 31 2B 20 20 31 39 30 2E 31 20 20 0D 0A Means: Stable、G.W.、Data value is positive、current weight is 190.1...

  • Página 85: Recont

    M02 Digital Indicator 6.5 rECont Indicator will send weighing data to the upper computer continuously without any command. Return data frame format specification： Status ， Display Unit ， 2bits 7bits 47 53 2B/2D 6B 67 Here: Status —— 2 bits，OL(OFL):4FH 4CH; ST(stable):53H 54H; US(unstable):55H 53H Display value ——...
  • Página 86 M02 Digital Indicator 53 54 2C 47 53 2C 2B 30 31 31 2E 31 32 30 6B 67 0D 0A Means：Stable，Data value is positive，display value is 11.120kg 6.6 rEREAD Indicator will send weighing data to the upper computer under command.
  • Página 87 M02 Digital Indicator 2) Calibration zeroing command: TARE ON<CR><LF> : 54 41 52 45 20 4F 4E 0D 0A Return YES<CR><LF> or NO? <CR><LF> 3) Read ID no.: GET ID<CR><LF> : 47 45 54 20 49 44 0D 0A Return ASCII code with 6 digits ID no.
  • Página 88 M02 Digital Indicator Function code Definition Description read the register preset single register preset several registers Command only support preset double registers. read coil The length unit is bit. write coil Exception code response Code Definition Description Illegal data address...
  • Página 89 M02 Digital Indicator When indicator is trying to execute operation required, machine fault unrecoverable error is produced. Unsuccessful Command received can’t be executed under current programming condition. request 6.7.1 Modbus communication address PLC addr. Display Description addr. The following items are only-read register(code 0x03)
  • Página 90 M02 Digital Indicator All is 0 0:+ 0:non-zero 0:normal 0:unstable 1:- 1: zero 1:OFL 1:stable 40004 0003 …… …… Reserve(permit to read, reading value is 0 ) 40006 0005 The following items are two bytes and are available to read and write (write code 0x06，read code 0x03）...
  • Página 91 M02 Digital Indicator 40010 0009 Stable range（0-9d） 40011 0010 Zeroing range（0%-99%） 40012 0011 Digit filter parameters(0-9) 40013 0012 Stability filter series(0-9) 40014 0013 AD sample rate：0:15/s 1:30/s 2:60/s 3：120 /s 4:480/s 5:960/s 40015~ 0014~ Reserved 40018 0017 40019 0018 Decimal point place（0:0bit,1:1bit,2:2bits,3:3bits,4:4bits）...
  • Página 92 M02 Digital Indicator (writing code 0x10，read code 0x03） 40021 0020 Maximum capacity（max.capacity≤mini.division×100000） 40022 0021 40023 0022 Zero calibration with weights: write in 1 and calibrate zero with the current weight. 40024 0023 Read: Absolute millivolt of current load cell 40025...
  • Página 93 M02 Digital Indicator cell 3mV/V:0.000 ＜ millivolt<15.000mV － zero 40030 0029 millivolt).Read: millivolt value for gain calibration. 40031 0030 Gain calibration weight without weights. input gain millivolt(≤max. capacity) Read: weight value for gain 40032 0031 calibration. 40033 0032 Gross weight, with symbol.
  • Página 94 M02 Digital Indicator 40041 0040 Set point 1 stable or not（0：no；1：yes） 40042 Set point 1 min. duration time（0-999 : 0-99.9sec.） 0041 40043 0042 Set point 1 valid condition 40044~40045 0043~0044 Set point 1 set value 1 40046~40047 0045~0046 Set point 1 set value2...
  • Página 95 M02 Digital Indicator 40055 0054 Set point 3 stable or not（0：no；1：yes） Set point 3 min. duration time（0-999 : 0-99.9sec.） 40056 0055 40057 0056 Set point 3 valid condition 40058~40059 0057~0058 Set point 3 set value 1 40060~40061 0059~0060 Set point 3 set value 2...
  • Página 96 M02 Digital Indicator 40069 0068 Output 1 user-defined 40070 0069 Output 2 user-defined 40071 0070 Input 1 user-defined 40072 0071 I/O output value Note: available only when coil address 00016 is valid. I/O input value Input write 1 valid，0 invalid.
  • Página 97 M02 Digital Indicator D3 0:+ 1:- D2 0:non-zero 1:zero D1 0:normal 1:OFL D0 0:Stable 1:Unstable 40404 0403 40405 0404 6 digits without symbolic number, user ID no. 40406 0405 The following items are bit read only. （read code: 0x03） 49001 9000 If display10024，formatXX XXXX,main...
  • Página 98 M02 Digital Indicator 49003 9002 display 141024, means 24th Develop time Oct.,2014 49004 9003 The following items are bit read only. （read code：0 x 0 1） 00001 0000 0：unstable； 1：stable 00002 0001 0：normal；1：OFL 00003 0002 0：non-zero；1：zero 00004 0003 0：+；1：- 00005...
  • Página 99 M02 Digital Indicator code： 0x05） 00007 0006 Automatically zeroing when power on（0：OFF； 1： ON） 00008 0007 Reserved 00009 0008 Reserved 00010 0009 Reset all 00011 0010 Reset calibration 00012 0011 Reset parameters 00013 0012 Reset I/O 00014 0013 Reserved 00015...
  • Página 100 M02 Digital Indicator 00016 0015 I/O testing switch 00017 0016 Set point 1 status 00018 0017 Set point 2 status Only read： 00019 0018 Set point 3 status 0:invalid，1:valid 00020 0019 Set point 4 status 00021 0020 Reserved 00022 0021...
  • Página 101 M02 Digital Indicator 00026~ 0025~ Reserved 00032 0031...

  • Página 102: Ethernet Communication

    M02 Digital Indicator 7 Ethernet communication M02 digital indicator can connect with RJ-45 cable to communicate with host computer or PLC by Ethernet port. User need set IP address in F3 working parameters. For example, if IP is 192.168.101.106，then input 192 at F3.1，input 168 at F3.2，input 101 at F3.3，input 106 at F3.4；input port no.

  • Página 103: Password Input

    M02 Digital Indicator 8 Password Input and Setting Reset 8.1 Password Input （1）Indicator calibration and working parameters setting default password: 000000. （2）User can set password in parameters when F4.1 is“ON”. （3）When display is “PASS”, need to input correct password to enter parameters.

  • Página 104: Seteo De La Contraseña

    M02 Digital Indicator （3）If Input wrong for three times, main display show “Error4” and self-lock, but user can operate when power on again. 8.2 Seteo de la contraseña （1）User can set password in parameters when F4.1 is“ON”. （2）User must input same new password twice in setting password,If not same, main...

  • Página 105: Reseteo De Fabrica

    M02 Digital Indicator 8.3 Reseteo de Fabrica Note: Factory reset is only for special technicists, which will reset all of parameters and will maybe cause not working.
  • Página 106 M02 Digital Indicator Take reset all for example: In working status, press 1 time to display SET UP. Normal working status SET UP  Press same time to display‘PASS’, then password input. PASS  Password input interface, input fixed password 880202, then 0------ ...
  • Página 107 M02 Digital Indicator 880202  1）In F SEt interface, press to reset working parameters, enter into reset calibration parameters interface. F SEt  2）In F SEt interface, press ，not to make working parameter reset, enter into calibration para. Reset 1）In F CAL interface, press to reset calibration F CAL ...
  • Página 108 M02 Digital Indicator 9 Prueba de Display The following flow chart is to test lights on main-display and status lights. Normal weighing status Under parameter interface, press switch tESt  SEt UP  Press 5 times to“tESt”interface. Under“tESt”interface,press 8.8.8.8.8.8 to make display testing, Nixie tube display and indicator lights all shine.

  • Página 109: Errores Y Mensajes De Alarma

    M02 Digital Indicator 10 Errores y mensajes de Alarma Error ①Input error. ②wrong data beyond parameter range. Error 2 The present weight value is out of zeroing range. Error 3 Scale platform is not stable when zeroing. Error 4 Input wrong password more than 3 times.
  • Página 110 M02 Digital Indicator Weighing value is positive overflow. -OFL Weighing value is negative overflow.

  • Página 111: Dimensiones Del Indicador

    M02 Digital Indicator 11 Dimensiones del Indicador Dimension of rear panel:92×45(mm) Dimension of front panel:105×57(mm) Panel cutout dimension:93×46(mm)
