4.2 Conexión del equipo de Soldar a la fuente de alimentación.
Conectar el cable de alimentación, ubicado en el panel trasero del equipo soldador,
con la fuente de alimentación eléctrica monofásica de 220 Volt (TP 250) y trifásica 380
Volt (TP 3500) de la red eléctrica.
Asegúrese que el tablero de alimentación, tenga el interruptor termo-magnético de
seguridad recomendado por el manual técnico del equipo y la respectiva conexión a
tierra conectada correctamente.
4.3 Conexión del equipo de soldar con la pieza de trabajo.
MIG: Conectar la pistola MIG al conector europeo, girarlo en sentido del reloj.
Conectar el cable de la grampa a tierra al terminal "-" (negativo) , girarlo en sentido
del reloj hasta que esté apretada.
Conecte la manguera a la toma del gas de protección, ubicada en la parte trasera del
equipo al regulador de flujo. (Pistola no incluida para modelos TP)

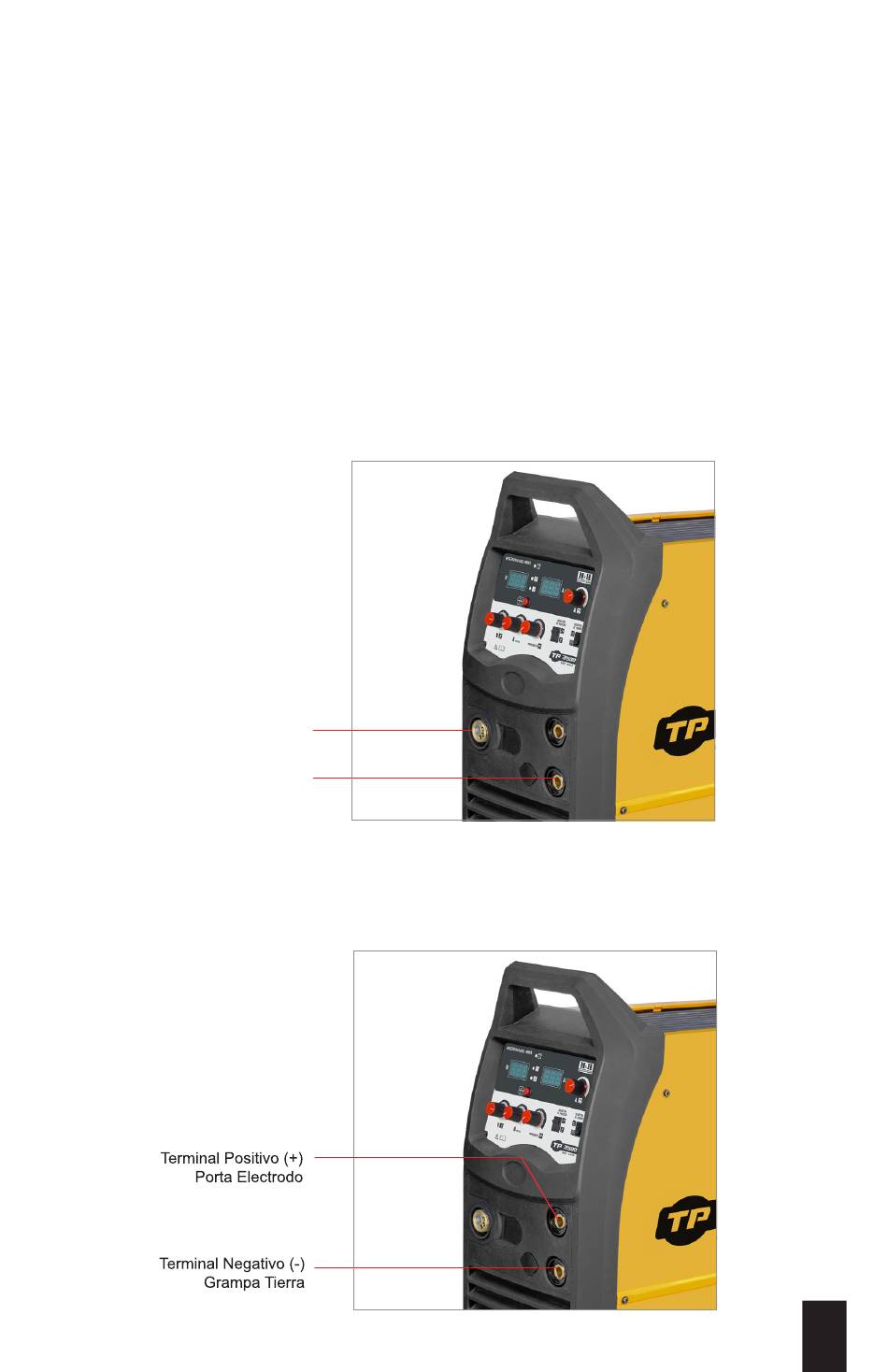

Conector europeo pistola MIG
Terminal negativo (-) grampa tierra
ARCO MANUAL: Conectar el cable del porta electrodo al terminal "+" (positivo),
girarlo en sentido del reloj hasta que esté apretada.
Conectar el cable de la grampa a tierra al terminal "-" (negativo)
del reloj hasta que esté apretada.
, girarlo en sentido
12
