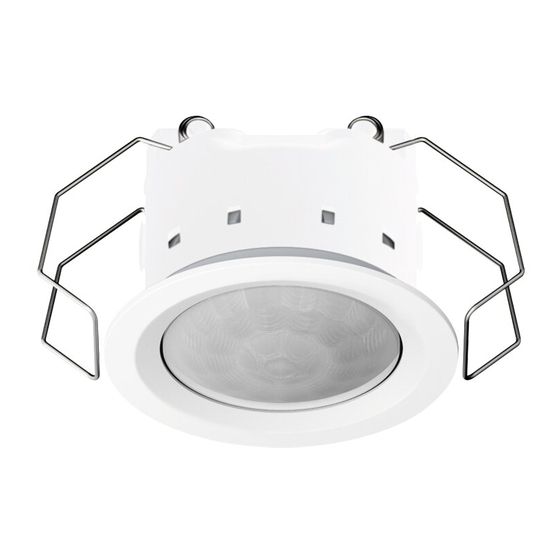

Detector de movimiento "mini" básico
Detector de movimiento "mini" básico
Núm. de art.: BM360MBWW
Manual de instrucciones
1 Indicaciones de seguridad
Sólo los operarios cualificados pueden montar y conectar aparatos eléctricos.
Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamente y te-
nerse en cuenta el manual de instrucciones.
Peligro de descarga eléctrica. Durante la instalación y la realización del cableado se deben
cumplir con las directrices y normativas válidas para los circuitos de MBTS.
No presionar sobre la ventana del sensor. El dispositivo puede ser dañado.
El aparato no es apto para la utilización como tecnología antirrobo ni como alarma.
Estas instrucciones forman parte del producto y deben permanecer en manos del consumidor
final.
2 Uso conforme a lo previsto
Uso conforme a lo previsto
– Detección de movimiento independiente de la luminosidad.
– Conexión a los dispositivos KNX indicados en los accesorios p. ej. multiestación o interfaz
de pulsador para conmutación automática de cargas.
– Alimentación de tensión a través de la salida no estabilizada de una alimentación de ten-
sión KNX o fuente de alimentación con tensión baja de protección (SELV).
– Montaje a presión en falsos techos.
– Montaje en techos fijos en caja para mecanismos según DIN 49073 o en caja de montaje
sobre superficie (véanse los accesorios)
3 Función
– Detección de movimientos dentro del campo de detección con independencia de la lumi-
nosidad
– Conexión: tras detectar un movimiento
– Desconexión: no se detecta movimiento dentro del campo de detección y finaliza el tiem-
po de retardo a la desconexión
– Contacto de conmutación electrónico sin potencial
4 Información para electricistas
4.1 Montaje y conexión eléctrica
Seleccionar lugar de montaje
El detector de movimiento se monta en el techo y supervisa la superficie bajo el mismo.
￭ Seleccionar un lugar de montaje libre de vibraciones. Las vibraciones pueden producir
conmutaciones no deseadas.
￭ Evitar fuentes perturbadoras en el campo de detección. Las fuentes perturbadoras como,
p. ej. los sistemas de calefacción, ventilación, aire acondicionado y equipos de ilumina-
ción que se estén enfriando pueden provocar detecciones no deseadas.
En caso necesario, el campo de detección puede restringirse con la pantalla de cobertura
para reducir al mínimo el efecto de las fuentes perturbadoras.
82403103
J0082403103
