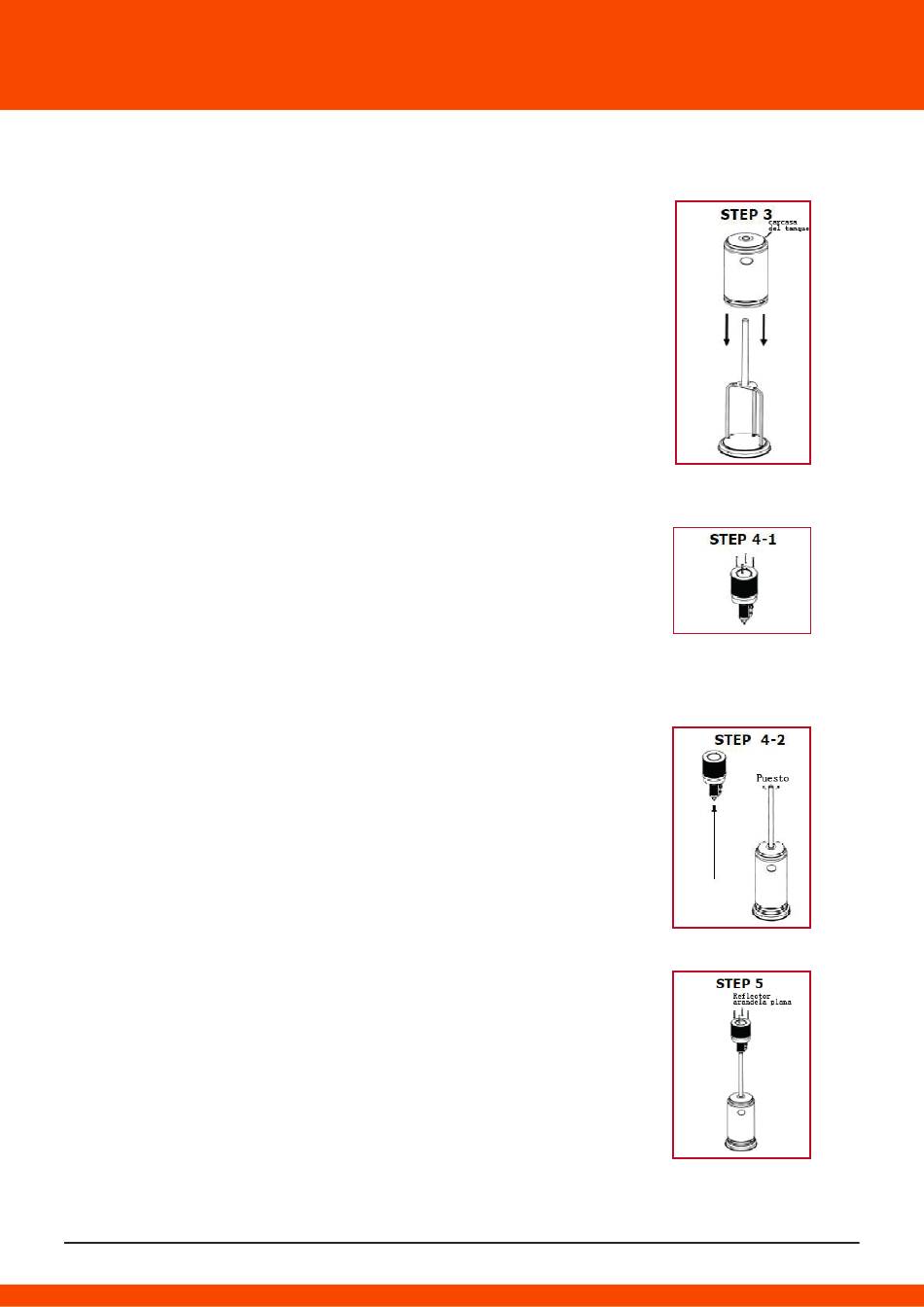

PASO 3
3.1. Ponga la carcasa del tanque a través del poste.
PASO 4
4-1. Montar la tuerca de tubo de acero de gas en el
conector de entrada de gas del quemador.
• Apriete los pernos de soporte del reflector en la
tapa de pantalla de llama con 4 pines de longitud de
60 mm y 4 arandelas de Ø8mm.
• Conecte los pasadores y arandelas a la pantalla de la llama.
• Apriete los pasadores.
PASO 4-2
4-2. Apriete la tuerca de la tubería de gas de acero y rosca
de entrada de gas.
• Coloque el quemador con tubos en el poste.
• Fije la base del quemador con el poste por 4 tornillos de
M6 x 10 mm.
PASO 5
5-1. Compruebe que el ensamblado del poste vertical
con el quemador si están conforme a la instrucción y
están apretados todos los pernos y tuercas.
5-2. Coloque la arandela plana en la parte superior
de cada uno de los pernos de soporte del
reflector/quemadores.
(Rosca M8).
