DOMIcompact F 30
Termóstato ambiente
ATENÇÃO: OS CONTACTOS DO TERMÓSTATO AMBIENTE DEVEM ESTAR LIMPOS. AO LIGAR
230 V. AOS TERMINAIS DO TERMÓSTATO AMBIENTE PODERÁ DANIFICAR IRREMEDIAVEL-
MENTE A PLACA ELECTRÓNICA.
Se pretender ligar um termóstato ambiente com programa diário ou semanal, ou um temporizador
(Timer), não ligue estes dispositivos aos respectivos contactos de corte de corrente. A alimentação
destes dispositivos deve ser efectuada através de uma ligação directa à rede ou com pilhas,
conforme o tipo de dispositivo.

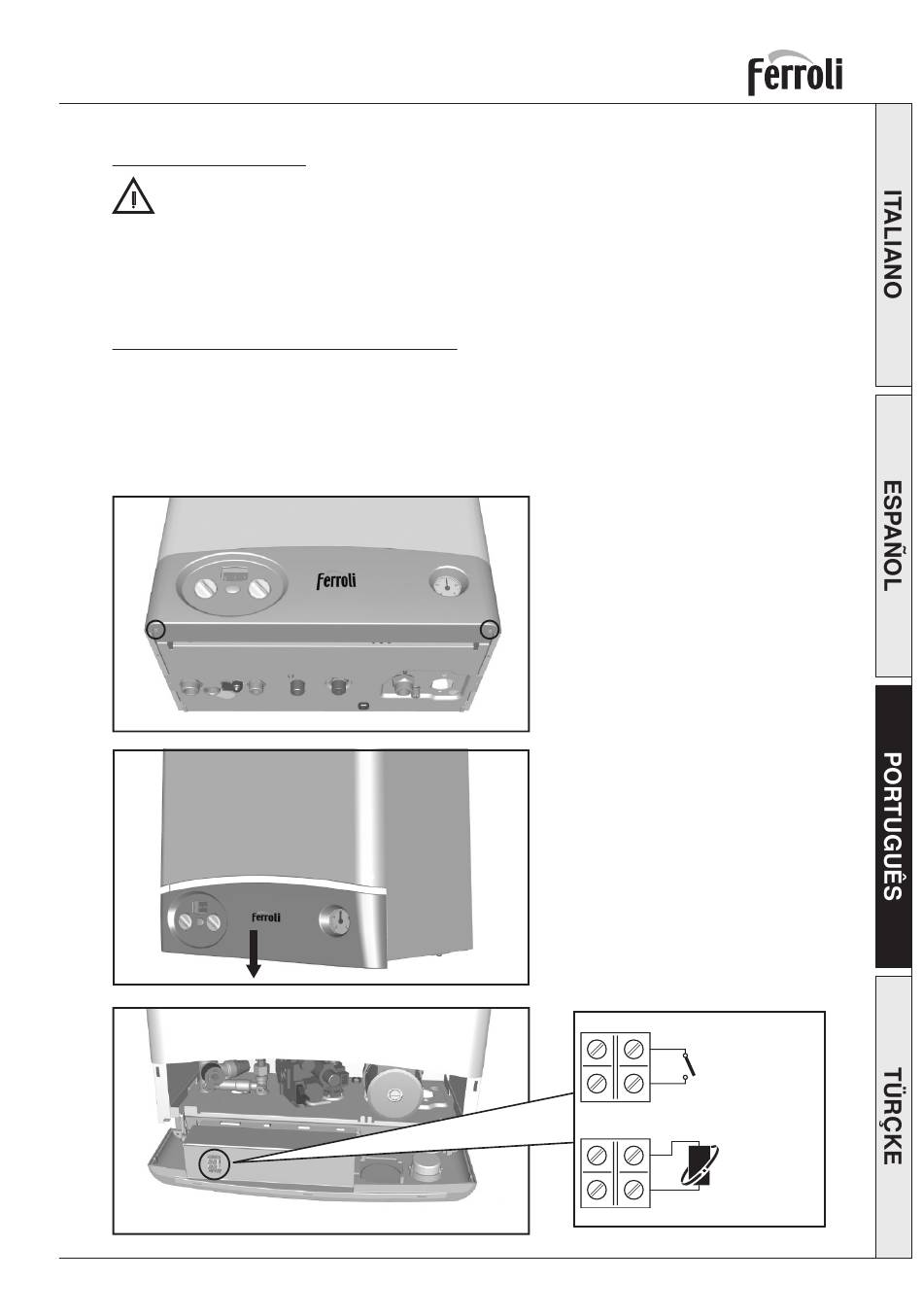

Acesso à régua de terminais eléctricos
Para ter acesso à régua de terminais à qual irá ligar o termóstato ambiente (contacto limpo) ou o controlo
remoto de temporização, efectue as seguintes operações:
1 Desaperte os dois parafusos "A" (fig. 7 a)
2 Desloque o painel de instrumentos para baixo (fig. 7 b)
3 Rode o painel de instrumentos (fig. 7 c)
Nesta altura, pode aceder à régua de terminais "B" (fig. 7 c)
A
fig. 7a
fig. 7b
B
fig. 7c
A
Ou
1
Termóstato
ambiente
2
1
Controlo
remoto
(Opentherm)
2
77
