Regulador de luz rotatorio (R, L, LED)
Regulador de luz rotatorio (R, L, LED)
Núm. de pedido : 2873
Instrucciones de uso
y de montaje
1 Indicaciones de seguridad
Sólo los operarios cualificados pueden montar y conectar aparatos eléctricos.
Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamen
te y tenerse en cuenta el manual de instrucciones.
Peligro de descarga eléctrica. Desconectar el aparato antes de proceder a realizar tareas
o someter a carga. Tenga en cuenta todos los interruptores de potencia susceptibles de
suministrar tensiones peligrosas al aparato o a la carga.
Peligro de descarga eléctrica. El aparato no es adecuado para la desconexión directa.
Peligro de incendio. En caso de utilizar transformadores inductivos, cada uno de ellos
debe estar protegido en el primario por fusible según las especificaciones del fabricante.
Utilizar solamente transformadores de seguridad según EN 6155826.
No conectar lámparas de LEDs o lámparas fluorescentes compactas que no sean explíci
tamente apropiadas para la regulación de luz. El dispositivo puede ser dañado.
No conectar ninguna lámpara con regulador de luz integrado. El dispositivo puede ser
dañado.
Estas instrucciones forman parte del producto y deben permanecer en manos del consu
midor final.
2 Estructura del aparato

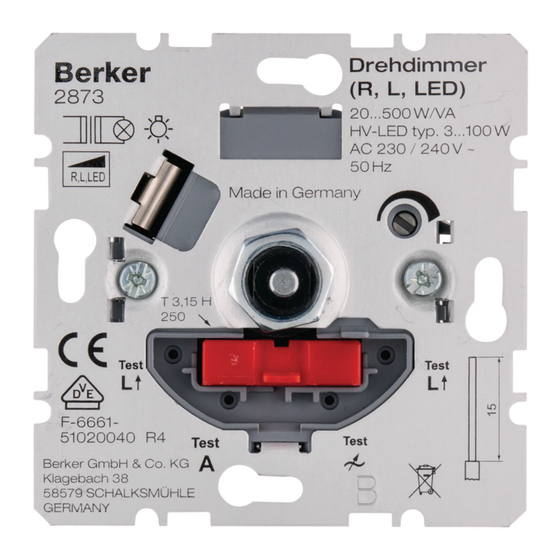

Imagen 1: Estructura del aparato
(1) Atenuadores de intensidad de luz
(2) Marco
(3) Placa central
(4) Botón de ajuste
(5) Portafusible
(6) Puntos de medición de la tensión
82534531
Página 1/6
24.11.2016
Publicidad
Tabla de contenido
Manuales relacionados para Berker 2873
Resumen de contenidos para Berker 2873
- Página 1 Regulador de luz rotatorio (R, L, LED) Regulador de luz rotatorio (R, L, LED) Núm. de pedido : 2873 Instrucciones de uso y de montaje 1 Indicaciones de seguridad Sólo los operarios cualificados pueden montar y conectar aparatos eléctricos. Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamen...
-
Página 2: Montaje Y Conexión Eléctrica
Regulador de luz rotatorio (R, L, LED) (7) Palanca de desbloqueo para terminal de inserción (8) Selector de luminosidad mínima 3 Función Uso conforme a lo previsto Conmutación y regulación de lámparas incandescentes, lámparas halógenas de alto volta- je, transformadores electrónicos de intensidad regulable para lámparas halógenas o LED, lámparas LED de alto voltaje de intensidad regulable o lámparas fluorescentes compactas. - Página 3 Regulador de luz rotatorio (R, L, LED) Conectar atenuador y montar Imagen 2: Plano de conexión Imagen 3: Conexión alterna Pelar los cables de conexión aprox. 15 mm. Conectar (1) conforme a plano de conexión (figura 2). Se puede instalar también con con- mutador selector (10) .
-
Página 4: Puesta En Funcionamiento
Regulador de luz rotatorio (R, L, LED) i Desenchufar el cable de conexión del borne de enchufe (7). Montar el atenuador en la caja para mecanismos; los bornes de conexión deben estar aba- Montar marco y placa central. Encajar el botón de ajuste. 5.2 Puesta en funcionamiento Ajustar la luminosidad mínima La luminosidad mínima puede ser ajustada, en caso necesario, por un operario cualificado... -
Página 5: Ayuda En Caso De Problemas
Regulador de luz rotatorio (R, L, LED) Imagen 4: Perfil de carga en cargas mixtas i El posible el funcionamiento mixto de lámparas de LED o de lámparas fluorescentes com- pactas con otras cargas permitidas. Tener en cuenta el perfil de carga. Reducción de potencia en caso de montaje en superficie 20 ... -
Página 6: Garantía
Efectuamos la prestación de garantía dentro de los términos legales establecidos. En caso de reclamación de garantía, diríjase al punto de venta o envíe el equipo, sin pagar los portes, al distribuidor de su zona describiendo el problema. Berker GmbH & Co. KG Klagebach 38 58579 Schalksmühle/Germany...
