11.2.3 Válvula de seguridad accionada por muelle y por aire
11.2.3.1 Accionada por muelle y por aire
Las figs. 4 y 5 muestran el diseÒo de la accionada por aire válvula de seguridad accionada por
muelle y por aire. El cabezal de la válvula (A) está sometida a la presión del líquido en el cuerpo de
rotores, en un lado, y por la fuerza del muelle, en el otro. El muelle no actúa directamente sobre la
cabeza de la válvula (A) sino a través del pistón (C) y el manguito separador (D).
Girando el tornillo de ajuste del muelle (B), se modifica su compresión y se puede ajustar la presión
de apertura de la válvula de seguridad. Para girar el tornillo de ajuste del muelle (B), debe usarse el
dispositivo de sujeción que se entrega con la bomba.

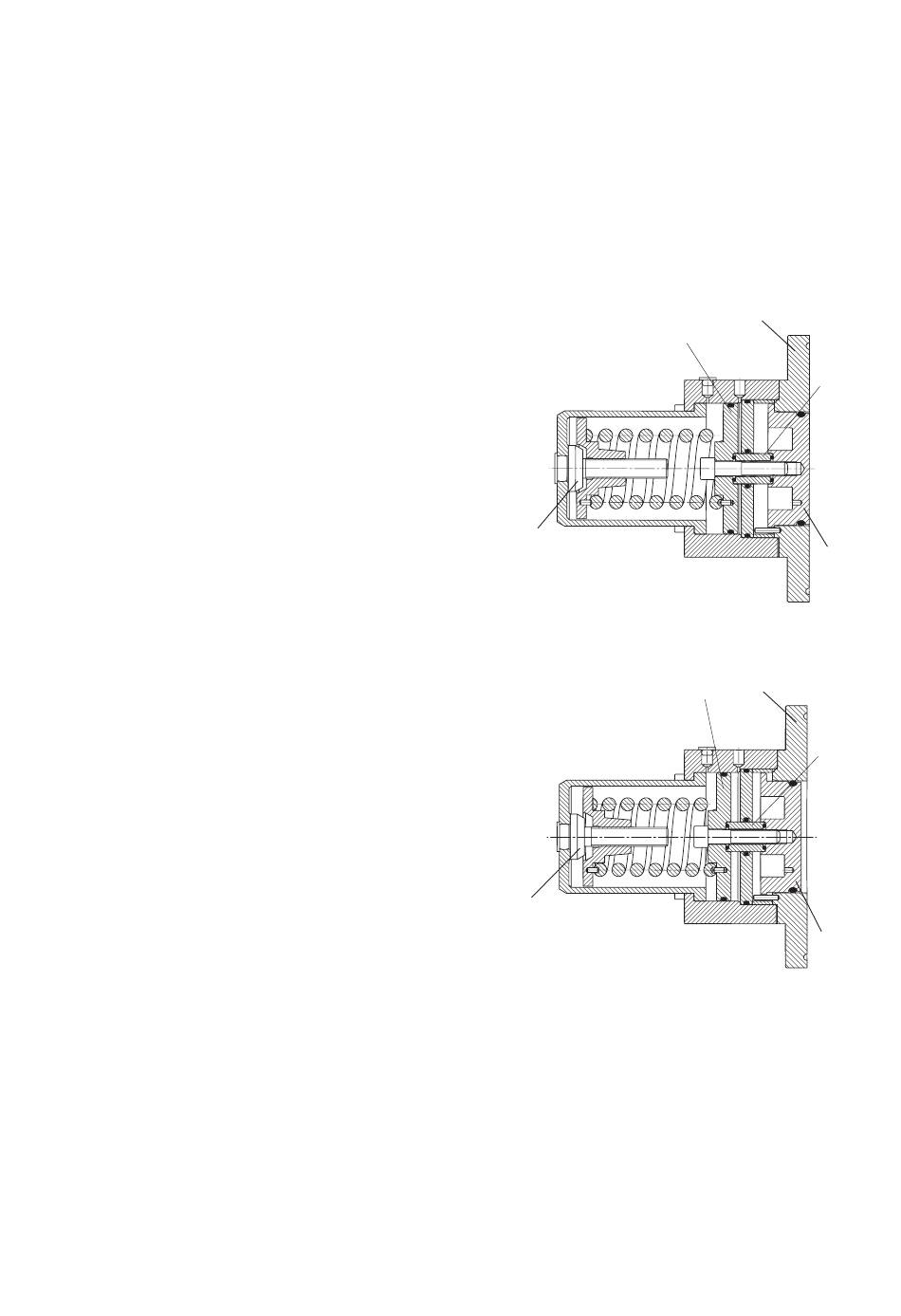

La fig. 4 muestra la válvula de seguridad
completamente cerrada.El cabezal de la válvula
(A) está alineada con la superficie delantera de
la tapa de la bomba y el cilindro de la válvula
CIP/SIP está completamente liberado.
La presión de la válvula se ha ajustado
comprimiendo el muelle mediante el tornillo de
ajuste (B).
La fig. 5 muestra la válvula parcialmente abierta.
La presión del medio dentro del cuerpo de
rotores ha forzado el cabezal de la válvula (A)
hacia la izquierda, contraponiéndose a la fuerza
del muelle, mediante el manguito separador y la
válvula de pistón CIP/SIP.
A.0500.310 – IM-TW/16.00 ES (06/2019)
B
Fig. 4: Válvula de seguridad accionada por
muelle y por aire, completamente cerrada
B
Fig 5: Válvula de seguridad accionada por
muelle y por aire, parcialmente abierta
Tapa de bomba
C
D
A
Tapa de bomba
C
D
A
97
