Notável Móveis NT 5055 Instrucciones De Montaje

26
18
26
CÓD PRODUTO Nº PEÇA
CÓD PRODUCTO NR. PIEZA
CODE ITEM
NT5055 1 BASE INFERIOR | BASE INFERIOR | LOWER BASE
NT5055 2 LATERAL INFERIOR ESQUERDA | LATERAL INFERIOR IZQUIERDA | LEFT LOWER SIDE
NT5055 3 DIVISÓRIA CENTRAL | DIVISIÓN CENTRAL | CENTRAL DIVISORY
NT5055 4 DIVISÓRIA DIREITA | DIVISIÓN DERECHA | RIGHT DIVISORY
NT5055 5 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE
NT5055 6 RODAPÉ FRONTAL | RODAPIÉ FRONTAL | FRONT SKIRTING BOARD
NT5055 7 RODAPÉ CENTRAL | RODAPIÉ CENTRAL | CENTRAL SKIRTING BOARD
NT5055 8 RODAPÉ TRASEIRO | RODAPIÉ TRASERO | REAR SKIRTING BOARD
NT5055 9 PRATELEIRA MÓVEL | REPISA MÓVIL | MOBILE SHELF
NT5055 10 TAMPO DIREITO | CUBIERTA DERECHA | RIGHT TOP
NT5055 11 PRATELEIRA CENTRAL | REPISA CENTRAL | CENTRAL SHELF
NT5055 12 PRATELEIRA GAVETA | REPISA CAJÓN | DRAWER SHELF
NT5055 13 LATERAL TRASEIRA ESQUERDA | LADO TRASERO IZQUIERDO | REAR LEFT SIDE
NT5055 14 TAMPO ESQUERDO | CUBIERTA IZQUIERDA | LEFT TOP
NT5055 15 PAINEL INFERIOR | PANEL INFERIOR | LOWER PANNEL
NT5055 16 PAINEL SUPERIOR | PANEL SUPERIOR | UPPER PANEL
NT5055 17 PORTA DIREITA | PUERTA DERECHA | RIGTH DOOR
NT5055 18 FRENTE GAVETA | FRONTAL CAJÓN | DRAWER FRONT
NT5055 19 LATERAL GAVETA | LATERAL CAJÓN | DRAWER SIDE
NT5055 20 TRASEIRO GAVETA | TRASERO CAJÓN | REAR DRAWER
NT5055 21 FUNDO GAVETA | FONDO CAJÓN | DRAWER BOTTOM
NT5055 22 FUNDO PORTA | FONDO PUERTA | DOOR BOTTOM
NT5055 23 FUNDO CENTRAL | FONDO CENTRAL | CENTRAL BOTTOM
NT5055 24 FUNDO ESQUERDO | FONDO IZQUIERDO | LEFT BOTTOM
NT5055 25 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET
NT5055 26 ESPELHO | ESPEJO | MIRROR
TERMO DE GARANTIA e m l o c a i s i m p r ó p r i o s e n ã o d e d e t i z a d o s
A presente garantia deverá ser exercida nos periodicamente.
prazos aqui indicados, mediante apresentação deste - Todo e qualquer recorte ou alteração nos
certificado e da nota fiscal. móveis.
Para que o produto esteja assegurado pela - Uso de produtos de limpeza ou abrasivos não
garantia conferida neste documento, o cliente deverá recomendados.
adotar as seguintes orientações e cuidados quanto à
montagem, conservação e limpeza.
Para maior durabilidade, recomenda-se que a
MONTAGEM limpeza dos móveis seja feita da seguinte forma:
A montagem deverá ser feita obedecendo as Nas partes externas (portas, laterais e frente
instruções do manual de montagem que será de gaveta), internas, vidros e espelhos, a limpeza
fornecido com o produto no momento da entrega. deverá ser feita com pano limpo e levemente
Para o uso adequado e conservação do móvel umedecido em água e sabão neutro. Em seguida,
deve-se evitar maus tratos, como por exemplo: bater deverá ser passado um pano limpo e seco.
portas e gavetas, arrastar ou riscar o móvel, umidade Em caso de transferência do móvel para local
ou calor excessivos e exposição ao sol, para evitar diverso, esta só poderá ocorrer através de
possível alteração na cor original dos móveis. profissional especializado, sendo que para a
Não será de responsabilidade da Notável movimentação do móvel é necessário que o mesmo
Móveis problemas que tenham origem na utilização seja levantado do chão. O produto não deve ser
dos produtos de forma inadequada ou quebra do arrastado, pois avarias no manuseio e transporte,
móvel em função do excesso de peso por colocação não estão contempladas na garantia.
de pedras de granito, mármore e outros.
- O peso suportado por cada prateleira deverá
obedecer os valores indicados na ilustração. O prazo de garantia será de noventa (90) dias,
Também não serão de responsabilidade da conforme prevista no artigo 26 do Código do
Notável Móveis, problemas que tenham origem em: Consumidor, a contar da efetiva entrega do produto,
- Instalações elétricas ou hidráulicas. desde que observadas as condições normais de uso
- Ações de cupins ou outras pragas. e conservação. Essa garantia cobre defeitos de
- Armazenamento e deslocamento do móvel fabricação.
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
13
3kg
2
19
20
3kg
21
19
17
3kg
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del periodo en el
presente documento, con la presentación de este
certificado y la factura.
Para que el producto esté garantizado por la
garantía dada en este documento, el cliente debe
tomar las siguientes directrices y precauciones de
CONSERVAÇÃO E LIMPEZA instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo las
i n s t r u c c i o n e s d e e n s a m b l a j e q u e s e r á n
proporcionadas con la entrega del producto.
Para el uso adecuado y la conservación del
mueble se debe evitar los malos tratos, tales como:
golpear puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y la
exposición al sol para evitar un posible cambio en el
color original de los muebles.
No será responsabilidad de Notável Móveis
problemas que se originen en el uso de los productos
de forma inapropiada o ruptura del mueble en función
PRAZO DE GARANTIA
de exceso de peso mediante la colocación de piedras
de granito, mármol y otros.
- El peso soportado por cada estante debe
cumplir con los valores indicados en la ilustración.
Tampoco serán responsabilidad de Notável
Muebles los problemas que se originan en:
- Instalaciones eléctricas o hidráulicas.
COD: NT5055

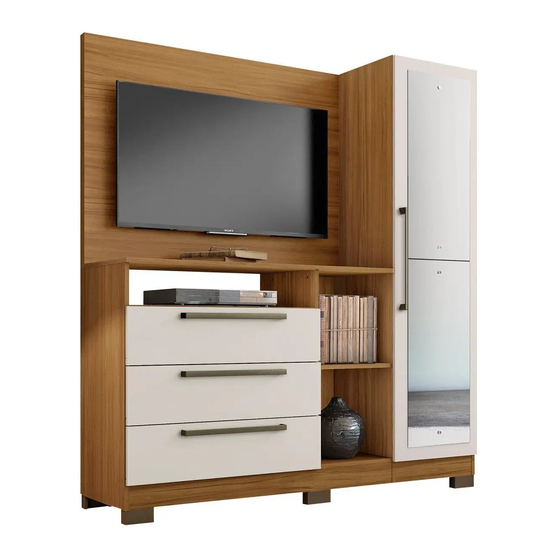

CÔMODA NT 5055
COMODA NT 5055
NT 5055 DRESSER
16
15
14
24
24
10
12
9
3
4
11
5kg
10
9
5
1
8kg
6
7
8
- Acciones de termitas u otras plagas.
- Almacenamiento y cambio del mueble en
locales inapropiados y no fumigados periódicamente.
- Todo y cada corte o cambio en los muebles.
- Uso de productos de limpieza o abrasivos no
recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se recomienda
que la limpieza de los muebles sea hecha como sigue:
En las partes externas (puertas, laterales y
frontales de cajón), internas, vidrios y espejos, la
limpieza debe ser hecha con paño limpio y
ligeramente humedecido con agua y jabón suave. A
continuación, se debe pasar un paño limpio y seco.
En el caso del traslado del mueble a otro sitio,
esto sólo puede ocurrir a través de profesionales
especializados, y para el manejo del mueble se
requiere que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues daños en la
manipulación y el transporte no están cubiertos por la
garantía.
PERÍODO DE GARANTÍA
El plazo de garantía será de noventa (90) días,
conforme dispuesto en el artículo 26 del Código de
Consumidor, a contar de la fecha de entrega real del
producto, teniendo debidamente en cuenta las
condiciones normales de uso y almacenamiento. Esta
garantía cubre defectos de fabricación.
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 03
CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 43''
01. A marcação com o código do produto e o número das peças nas fitas aparentes pode ser removida
com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con
paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and
alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
22
23
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
CHAVE PHILIPS
PARAFUSADEIRA E FENDA
5kg
DESTORNILLADOR DESTORNILLADOR
ELETRIC SCREW Y DE CRUCETA
DRIVER PHILLIPS
SCREWDRIVER
Montagem
Instalação
Ensamblaje
Instalación
Assembly
Installation
COD PEÇA QTDE
MATERIAL COD PIEZA CTD.
PART CODE QTY.
MDP 47956-01
MDP 47957-02
MDP 47958-03
MDP 49033-04
MDP 49034-05
MDP 47961-06
MDP 47962-07
MDP 47963-08
MDP 47964-09
MDP 47965-10
MDP 47966-11
MDP 47967-12
MDP 47968-13
MDP 47969-14
MDP 47970-15
MDP 47971-16
MDP 49035-17
MDP 47973-18
MDP 47974-19
MDP 47975-20
HDF 47976-21
HDF 47977-22
HDF 47978-23
MDP 47979-24
MDP 47980-25
MDP 01475-26
WARRANTY TERM
This warranty shall be applied within the time
limits specified herein, by presentation of this
certificate and invoice.
In order for the product to be covered by the
warranty provided in this document, the client should
follow the following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out according to the
instructions in the assembly manual which is
supplied with the product at the time of delivery.
For proper use and conservation of this
furniture, mistreatment should be avoided, such as
hitting doors and drawers, dragging or scratching the
furniture, excessive moisture or heat to avoid
possible changes in its original color.
Problems from improper use of the products
as breaking of the furniture due to the excess weight
by installation of granite, marble, and others will not
be the responsibility of Notável Móveis
- The weight withstood by each shelf/drawer
must comply with the values indicated in illustration.
It will not be responsibility of the Notável
Móveis either problem from:
- Electrical or hydraulic installations.
- Actions of termites or other pests.
: 1696x1516x435mm
MARTELO TRENA
5M
MARTILLO
CINTA MÉTRICA
HAMMER
MEASURING
TAPE
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
COMP. LARG ESP
LARGO ANCHO ESP
LENGTH WIDTH THICK
1 775 420 12
1 790 420 12
1 698 420 12
1 1554 420 12
1 1646 420 12
1 1492 80 12
1 385 80 12
1 1492 80 12
2 416 419 12
2 416 419 12
1 334 419 12
1 718 419 12
1 839 80 25
1 1077 435 15
1 1077 420 12
1 1077 420 12
1 1562 435 15
3 738 187 15
6 400 118 12
3 670 118 15
3 694 405 3
1 1561 431 3
1 722 344 3
2 580 366 3
1 - - -
2 310 720 3
- Storage and moving of the furniture in
inappropriate places and not fumigated periodically.
- Any trimming or alteration in the furniture.
- Use of cleaning agents or abrasives not
recommended.
UPKEEP AND CLEANING
For durability, it is recommended that the
furniture be cleaned this way:
In the outer parts (doors, sides and drawer
front), inside, glass and mirrors, the cleaning should
be done with a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry cloth should
be used.
In case of transfer of the furniture to a different
place, this can only be done by specialized
professionals, and for the moving of the furniture it is
necessary that it is lifted off the ground. It should not
be dragged because malfunctions due to handle and
moving are not covered by the warranty.
WARRANTY TIME
The warranty time shall be ninety (90) days, as
provided in article 26 of the Consumer Code, as of the
effective delivery of the product, provided that normal
conditions of use and conservation are observed.
This warranty covers manufacturing flaws.
PÁGINA | PAGINA | PAGE: 01
