Osaka TE 49 Manual Del Usuario

TE 49
TEMPORIZADOR DIGITAL
MANUAL DEL USUARIO
INTRODUCCIÓN:
En el presente manual está contenida la información necesaria
para una correcta instalación y las instrucciones para la utiliza-
ción y mantenimiento del producto, por lo tanto se recomienda
leer atentamente las siguientes instrucciones.
Esta documentación se ha realizado con cura, no obstante,
OSAKA no asume ninguna responsabilidad de la utilización de
la misma.
Lo mismo se dice para cada persona o sociedad implicadas en
la creación del presente manual.
La presente publicación es propiedad exclusiva de OSAKA que
prohíbe su absoluta reproducción y divulgación, así como parte
del mismo, a no ser de estar expresamente autorizado.
OSAKA se reserva de aportar modificaciones estéticas y fun-
cionales en cualquier momento y sin previo aviso.
INDICE
1 DESCRIPCIÓN DEL EQUIPO
1.1 DESCRIPCIÓN GENERAL
1.2 DESCRIPCIÓN DEL PANEL FRONTAL
2 PROGRAMACIÓN
2.1 PROGRAMACIÓN DEL SET POINT
2.2 PROGRAMCIÓN DE LOS PARÁMETROS
2.3 BLOQUEO DE LOS PARÁMETROS DE
PROGRAMACIÓN
3 ADVERTENCIAS PARA INSTALACIÓN Y USO
3.1 USO
3.2 MONTAJE MECÁNICO
3.3 CONEXIONADO ELÉCTRICO
3.4 ESQUEMA ELÉCTRICO DE CONEXIONADO
4 FUNCIONAMIENTO
4.1 FUNCIONAMIENTO DE LOS COMANDOS DE LA
CUENTA
4.2 FUNCIONAMIENTO DEL DISPLAY
4.3 FUNCIONAMIENTO DE LA SALIDA OUT1
4.4 FUNCIONAMIENTO DE LA SALIDA OUT2
4.5 FUNCIONAMIENTO DE LA ENTRADA CNT EN
5 PARÁMETROS PROGRAMABLES
5.1 TABLA DE PARÁMETROS
5.2 DESCRIPCIÓN DE LOS PARÁMETROS
6 PROBLEMAS, MANTENIMIENTO Y GARANTÍA
6.1 MANTENIMIENTO
6.2 GARANTÍA Y REPARACIÓN
7 DATOS TÉCNICOS
7.1 CARACTERÍSTICAS ELÉCTRICAS
7.2 CARACTERÍSTICAS MECÁNICAS
7.3 DIMENSIONES MECÁNICAS
7.4 CARACTERÍSTICAS FUNCIONALES
OSAKA - TE 49 - MANUAL DEL USUARIO - v.2 - PÁG. 1
1 - DESCRIPCIÓN DEL EQUIPO
1.1 - DESCRIPCIÓN GENERAL
El modelo TE 49 es un temporizador digital con 1 o 2 salidas.
Con el instrumento se puede programar: hasta 3 set-point, 5
modos de funcionamiento de la salida OUT1, 4 modos de fun-
cionamiento de la salida OUT2, 4 escalas de tiempo (que per-
mite la cuenta de un máximo de 9999 horas a un mínimo de
0,01 seg), 4 modos de funcionamiento de la cuenta y 2 modos
de cuenta (UP o DOWN).
Además se le puede suministrar una batería externa (de 9 V)
que permite proseguir la cuenta en caso de falta de alimenta-
ción.
El display con 4 dígitos visualiza el estado de la cuenta, mien-
tras que el estado de las salidas viene señalado por dos leds.
El instrumento dispone de dos entradas digitales para el control
de habilitación de la cuenta (CNT EN) y reset (RES) que pue-
den venir con contactos libres de tensión o bien con señales de
tensión (del mismo valor de la alimentación) y puede tener has-
ta 2 salidas con relé para el control de relés estáticos (SSR).
La programación del instrumento se lleva a cabo con las tres
teclas sobre el frontal, mientras que los comandos de cuenta se
ejecutan mediante la tecla START/STOP o bien mediante las
entradas posteriores CNT EN y RES.
-

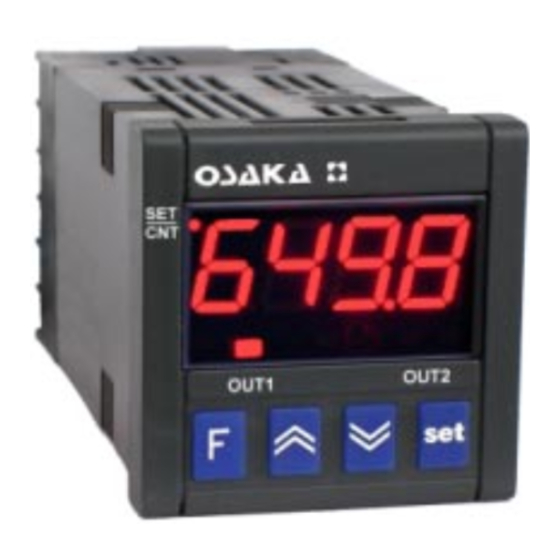

1.2 DESCRIPCIÓN DEL PANEL FRONTAL
1 - Tecla set: Utilizada para la programación de los set point y
para la programación de los parámetros de funcionamiento.
2 - Tecla DOWN: Decrementa los valores a programar.
3 - Tecla UP: Incrementa los valores a programar.
4 - Tecla F: Ejecuta los comandos de Start/Stop o de reset de
la cuenta.
5 - Led OUT 1: Indica el estado de la salida OUT1.
6 - Led OUT 2: Indica el estado de la salida OUT2.
7 - Led separador: Indica la separación entre horas y minutos,
minutos y segundos, segundos y centésimas
8 - Led SET/CNT: Indica que la entrada está en modalidad de
programación (intermitencia rápida), que la cuenta está en cur-
so (intermitencia con frecuencia de 1 seg.), que la cuenta está
interrumpida (encendido fijo) o en estado de reset (apagado).
2 - PROGRAMACIÓN
2.1 - PROGRAMACIÓN DE LOS SET POINTS
El instrumento permite programar hasta 3 tiempos de set: "t1",
"t2", "t3".
Para programar los tiempo seguir el siguiente procedimiento:
Pulsar y mantener la tecla "SET", el display visualizará "t1" y el
led SET/CNT estará en intermitencia rápida.
Soltando la tecla el display visualizará el tiempo t1 programado.
Para modificar el tiempo incrementar o decrementar su valor
mediante las teclas UP y DOWN.
Si el modo de funcionamiento permite programar el tiempo t2
(F1= 3, 4 o 5), pulsar de nuevo la tecla "SET" 5 seg. y el display
visualizará "t2".
Soltando la tecla el display visualizará el tiempo t2 programado.
Para modificarlo actuar sobre las teclas UP o DOWN.
