4. Diseño y función
4. Diseño y función
4.1 Visión general de los diferentes modelos del
aparato
Calibradores de temperatura de bloque seco
CTD9100-COOL (enfriar y calentar)
■
CTD9100-165 (enfriar y calentar)
■
CTD9100-450 (calentar)
■
ES CTD9100-650 (calentar)
■
Microbaños de calibración
CTB9100-165 (enfriar y calentar)
■
CTB9100-225 (calentar)
■
Calibrador multifuncional
CTM9100-150 (enfriar y calentar)
■
El calibrador o el microbaño de calibración está compuesto
por un envolvente de acero robusto y lacado en gris azulado
y provisto de un asa de transporte.

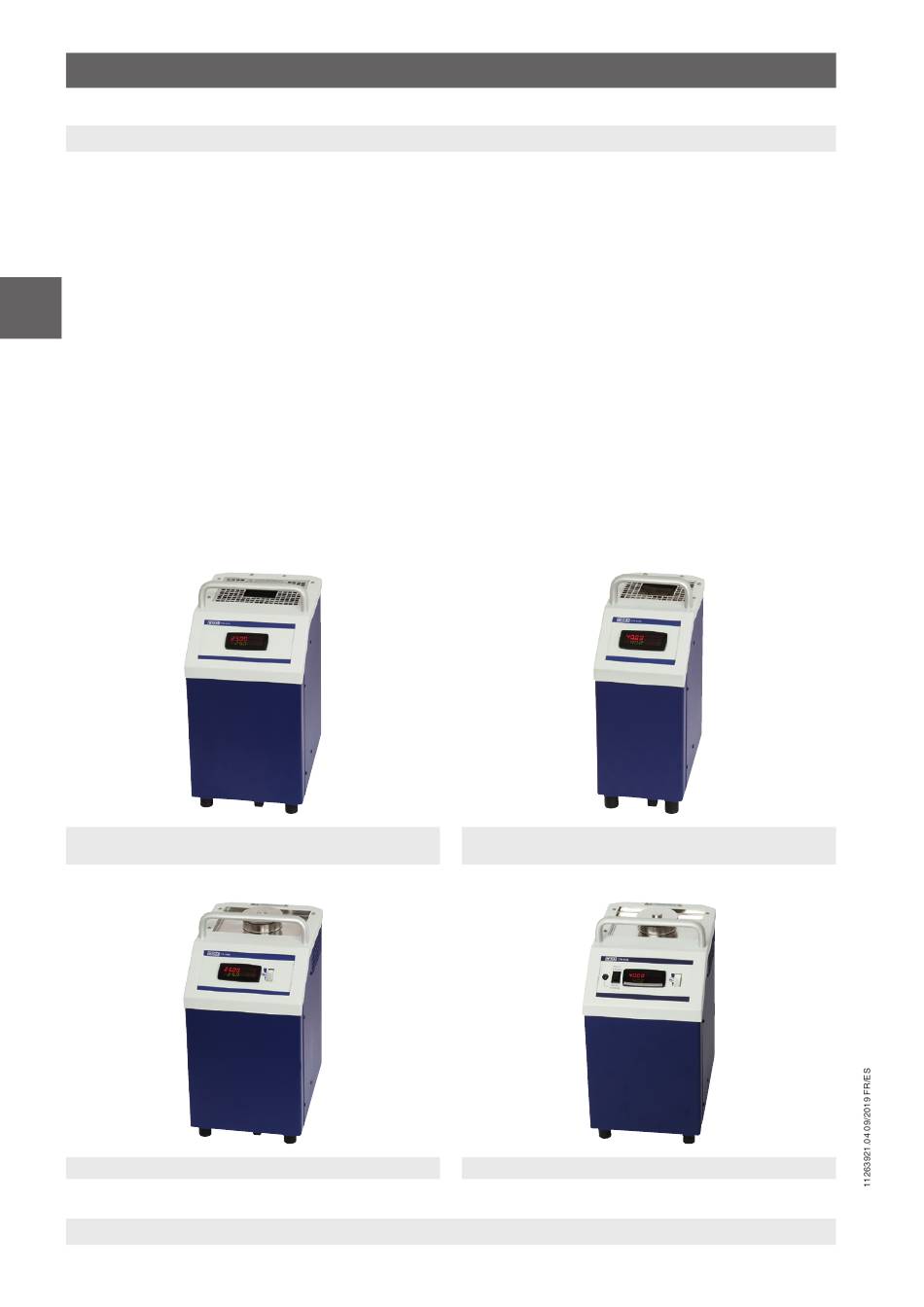

Calibrador de temperatura de bloque seco,
modelo CTD9100-165
Microbaño de calibración, modelo CTB9100-165
58
La parte trasera del envolvente contiene un bloque de
metal o el baño de líquidos con una perforación accesible
desde arriba para la introducción del comprobante.
El bloque metálico/baño de líquidos incluye los componentes
de calefacción y refrigeración para la determinación de la
temperatura de referencia.
El bloque metálico o el baño de líquidos disponen de un
aislamiento térmico.
La parte frontal del envolvente contiene el módulo
electrónico completo para la regulación de la temperatura de
referencia.
Para el manejo de las torres de calefacción o de refrigeración
se utilizan relés de semiconductor (SSR).
En el panel frontal se encuentra el regulador, que está
equipado con un LED de 7 segmentos (2 filas y 4 dígitos)
para indicar la temperatura de referencia y la nominal.
El microbaño de calibración está compuesto además por un
botón giratorio para controlar la velocidad de agitación.
Calibrador de temperatura de bloque seco,
modelo CTD9100-650
Calibrador multifuncional, modelo CTM9100-150
