En el caso de verificarse que la extracción de humos no se está efectuando en las
mejores condiciones, recomendamos limpiar el extractor como se indica en la figura 52 y
figura 53. Sin embargo, se recomienda efectuar esta operación como mínimo una vez
por año.
Figura 53 – a) Aspirar la concha del extractor; b) Aspirar el extractor
Versión de agua
•
En el caso de la estufa de agua, deberá procederse a la limpieza de los tubos por donde
circula el aire y los respectivos turbuladores. Para ello, deberá abrir la tapa situada en la
zona superior del equipo (Figura 54-a) y retirar las seis tuercas de mariposa que fijan
cada uno de los grupos de turbuladores (Figura 54-b y c). A continuación tire de los
turbuladores hacia arriba (Figura 54 - d/e). Debe usarse un aspirador para limpiar esta
zona (Figura 54-f) y con un escobillón de acero se puede limpiar el interior de los tubos
(Figura 54-g). Los turbuladores que fueron retirados también deben limpiarse con un
escobillón de acero (Figura 54-h).
b)

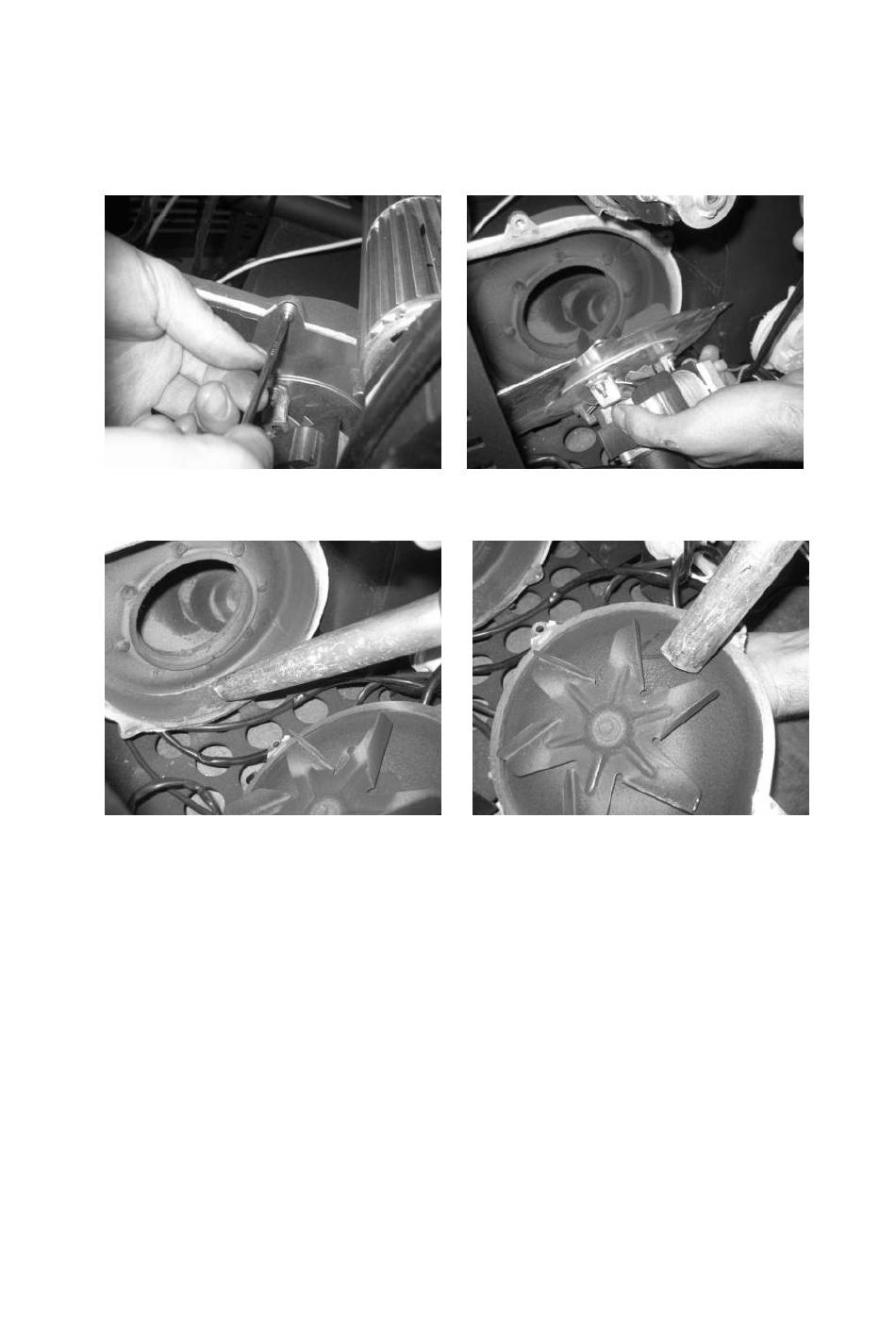

Figura 52 – a) Retirar los tornillos; b) Retirar el extractor
a)
b)
b)
