Preparación
2

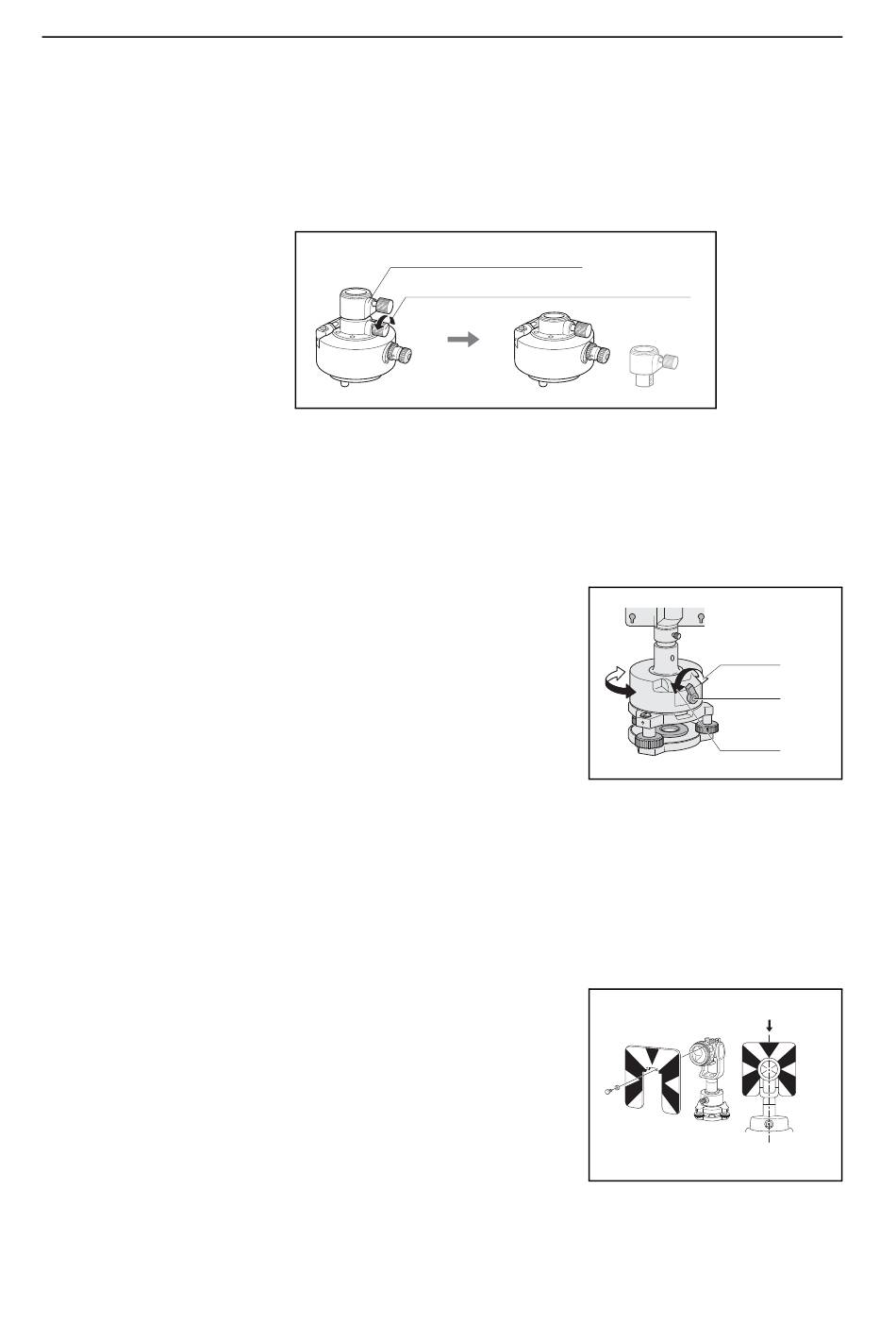

Ajuste de la altura del adaptador para plataforma nivelante
El adaptador para plataforma nivelante tiene un adaptador para ajuste de altura. Para
utilizar el prisma reflector con un instrumento de la serie Focus 8, quite el adaptador
para ajuste de altura según se muestra la siguiente figura.
El adaptador de ajuste de altura se utilizará con otras estaciones totales Nikon.
Cambio de dirección del prisma
El prisma instalado en el adaptador para plataforma nivelante puede rotarse para que
esté orientado en cualquier dirección.
Para cambiar la dirección del prisma:
1.
2.
3.
Configuración de la posición de la placa del objetivo
Si está usando un prisma simple, aAsegúrese de que la placa del objetivo esté alineada
con el adaptador para plataforma nivelante y el prisma.
Para configurar la posición de la placa del objetivo:
1.
2.
Guía del usuario de la estación total Spectra Precision® serie Focus® 8
3 2
Adaptador para ajuste de altura
Libere la abrazadera de rotación. Para ello,
gire la palanca de la abrazadera en el sentido
contrario a las agujas del reloj.
Gire la placa superior del adaptador para
plataforma nivelante hasta que el prisma esté
en la dirección requerida.
Ajuste la abrazadera de rotación. Para ello,
gire la palanca de la abrazadera en el sentido
de las agujas del reloj.
Use los dos tornillos que se proporcionan
para conectar la placa del objetivo al
portaprisma simple.
Mueva la placa del objetivo dentro de los
orificios del tornillo hasta que la parte
saliente de la forma tipo cuña esté alineada
con el eje vertical del prisma y el adaptador
para plataforma nivelante.
Tornillo de la abrazadera del adaptador
de ajuste de altura
Ajustar
Palanca de la
abrazadera
Desajustar
Centro en el eje
