SECCION 1 PALABRAS Y SEÑALES DE
La siguiente simbología de seguridad y palabras claves se utilizan durante todo el instructivo para llamar la atención y para
identificar los diferentes niveles de peligro e instrucciones especiales.
ADVERTENCIA
PRECAUCION
IMPORTANTE: Estas dos partes identifican instrucciones especiales necesarias para una operación más eficiente del equipo.
SECCION 2
Especificación
Tipo de Salida.
Voltaje Máx. a Cto-Abierto
Gas-Plasma.
Presión del Flujo de Gas/Plasma.
Dimensiones de la Máquina.
Peso.
Salida Nominal.
Tipo de Entrada.
Consumo en Amperes a Salida
Nominal.
KVA/KW Usados a Salida Nominal
* Incluye manubrio.
** Incluye rodajas y gancho de izar.
2-1 VELOCIDAD DE CORTE.
CUIDADO
Hot Point 750 PM6
PC-5
SEGURIDAD
La mención de la palabra advertencia nos indica que ciertos procedimientos ó
conductas deberán seguirse para evitar serios daños corporales ó la muerte.
La mención de la palabra precaución nos indica que ciertos procedimientos ó
conductas deberán seguirse para evitar daños corporales ó daño al equipo.
ESPECIFICACIONES
Corriente Directa, Polaridad Directa (Electrodo Negativo).
275 Volts CD.
Aire.
5.5 pcm (156 L/Min) a 60 PSI (4.2 Kg/cm
Largo: 19In (483 mm)*; Ancho: 20-1/2In (520 mm); Alto:40-1/4In (1023 mm)**.
Neto: 258Lb (120Kg); Embarque: 264Lb (123Kg).
Rango Bajo.
18 Amp.130 VCD a 100% Ciclo de Trabajo (Ver
Sección 2-2)
Una fase; 220,440 VCA; 60Hz.
26A a 220 V, 13A a 440V
5,5 kVA/ 4,3 kW
EXCEDER LAS VELOCIDADES de corte recomendados puede causar una rápida
erosión de la boquilla y del electrodo. No exceda las velocidades de corte indicadas.
Material: Acero Suave.

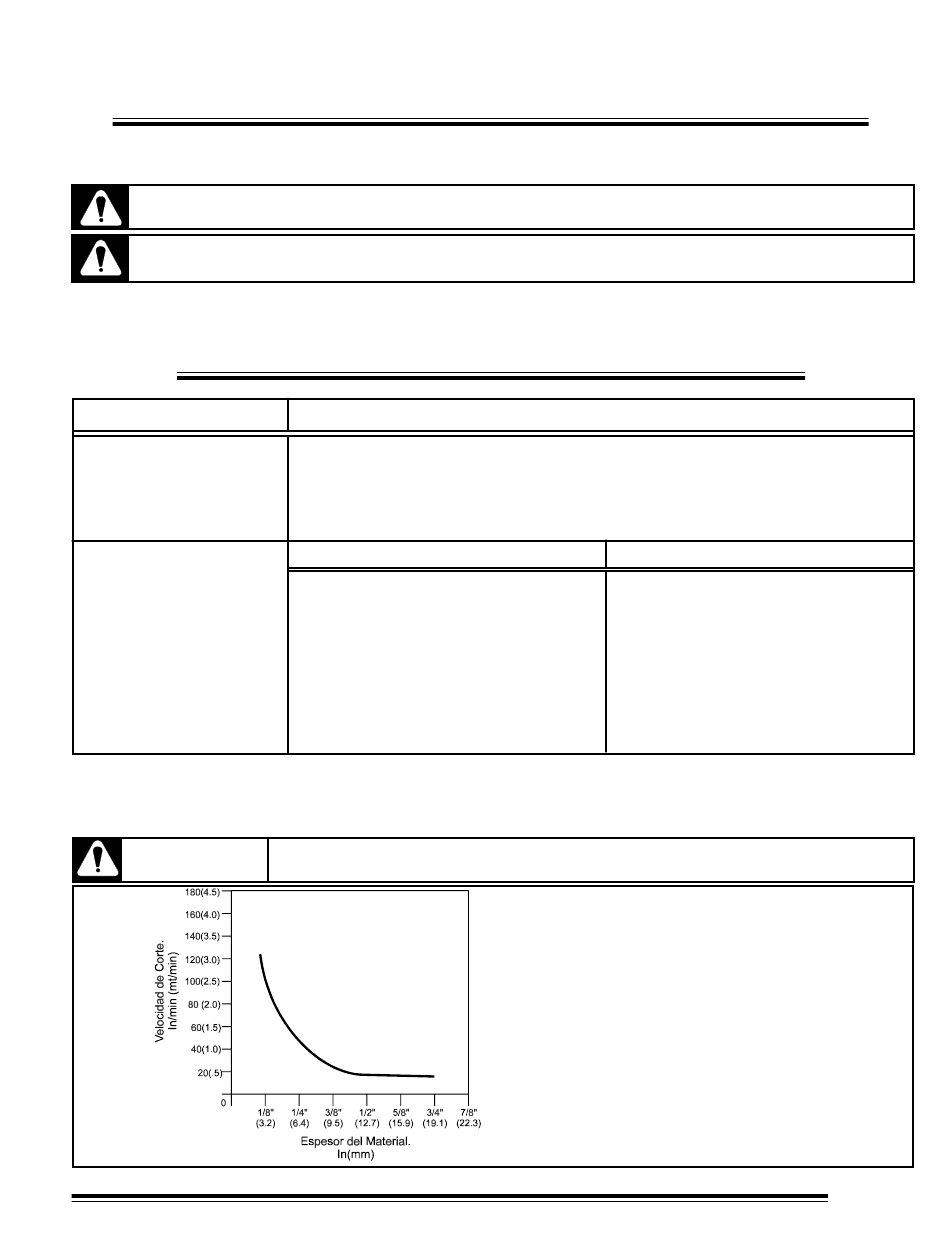

FIGURA 2 - 1 VELOCIDAD DE CORTE.
Descripción
2
)
55 Amp.130 VCD a 60% Ciclo de Trabajo (Ver
Sección 2-2)
Una Fase; 220,440 VCA; 60Hz.
56A a 220 V, 28A a 440V
12,3 kVA/ 8,5 kW.
La curva de velocidad de corte muestra la
máxima capacidad de velocidad de corte
de la fuente de poder y antorcha para acero
suave de varios espesores.
Rango Alto.
1
