N
o olvide leer las Precauciones importantes antes de utilizar este producto.
Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el
futuro.
C
onsulte la etiqueta adjunta al producto y transmita esta información a su
distribuidor cuando requiera asistencia.

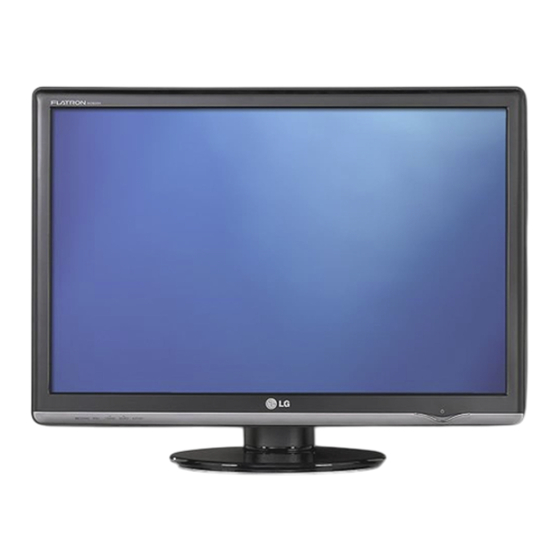

Guía del usuario
W2600H
W2600HP
Publicidad
Tabla de contenido
Manuales relacionados para LG W2600H
Resumen de contenidos para LG W2600H
- Página 1 Guía del usuario W2600H W2600HP o olvide leer las Precauciones importantes antes de utilizar este producto. Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el futuro. onsulte la etiqueta adjunta al producto y transmita esta información a su...
-
Página 2: Precauciones Importantes
Precauciones importantes Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas las opciones de seguridad incorporadas en esta pantalla, respete las siguientes normas básicas para su instalación, uso y mantenimiento. -
Página 3: Durante La Instalación
Precauciones importantes Durante la instalación No coloque objetos sobre el cable de alimentación ni los pase por encima de él; no coloque la pantalla donde el cable de alimentación pueda resultar dañado. No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un fregadero, en suelo mojado o cerca de una piscina. -
Página 4: Conexión De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Instalación de la base de soporte / Retirada de la base del soporte Coloque el monitor sobre un cojín o paño suave con la parte frontal hacia abajo. - Página 5 Conexión de la pantalla Fije el monitor a la base del soporte girando el tornillo hacia la derecha. Tornillo: gire el tornillo con la llave suministrada. Eleve y gire el monitor para que quede hacia delante tras realizar la conexión con la parte hembra del cable que está conectando. Extraiga el tornillo girándolo a la izquierda para separar el monitor de la base del soporte.
-
Página 6: Colocación De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Colocación de la pantalla Ajuste la posición del panel de diferentes formas, para conseguir la máxima comodidad. Rango de inclinación : -5˚~20˚... -
Página 7: Uso Del Ordenador
Conexión de la pantalla Uso del ordenador Asegúrese de apagar el ordenador y el producto. Conecte el cable de señal de entrada y el cable de corriente en este orden, y apriete el tornillo del cable de señal. Conecte el cable Dsub (Ordenador) Conecte el cable Dsub (Mac) Conecte el cable del DVI-D NOTA... -
Página 8: Conexión Del Cable Usb (Bus De Serie Universal)
Conexión de la pantalla Conexión del cable USB (Bus de serie universal) USB (bus serie universal) es una novedad para conectar de manera conveniente los diferentes periféricos de escritorio al equipo. Con USB podrá conectar directamente a la pantalla el ratón, el teclado y otros dispositivos periféricos en lugar de conectarlos al equipo. -
Página 9: Disposición De Los Cables
Conexión de la pantalla Disposición de los cables Conecte el cable de alimentación y el de señal como se indica en la figura y, después fíjelos a los porta-cables 1 y 2. Por favor, coloque el cable de alimentación Por favor, inserte el porta-cables 1 en y el de señal en el porta-cables 1. -
Página 10: Funciones Del Panel De Control
Funciones del panel de control Controles del panel frontal EZ Zoom reduce la resolución de la pantalla en Botón incrementos de paso único. Presionar el botón una vez ZOOMING reduce la resolución en un paso, mientras una segunda presión del botón devuelve la resolución a su valor original. Una presión de la tecla ‘EZ ZOOMING’... - Página 11 Funciones del panel de control Utilice estos botones para seleccionar y ajustar las Botón funciones de la Visualización en pantalla (OSD). Para obtener más información, consulte la página E17 Utilice este botón para activar el conector D-Sub o DVI. Esta función se utiliza cuando hay dos (Botón rápido ordenadores conectados a la pantalla.
-
Página 12: Ajuste De Los Controles De La Presentación En Pantalla (Osd)
Ajuste de los controles de la presentación en pantalla (OSD) Ajuste de la pantalla Ajustar el tamaño de la imagen, la posición y los parámetros de funcionamiento de la pantalla resulta rápido y sencillo con el sistema de control de la presentación en pantalla. A continuación se muestra un breve ejemplo para que se familiarice con el uso de los controles. - Página 13 Ajuste y selección de la presentación en pantalla (OSD) En la siguiente tabla se indican todos los menús de control, ajuste y configuración de la presentación en pantalla. Menú principal Submenú Referencia BRILLO Para ajustar el brillo y el CUADRO contraste de la pantalla CONTRASTE GAMMA...
-
Página 14: Ajuste Y Selección De La Presentación En Pantalla (Osd)
Ajuste y selección de la presentación en pantalla (OSD) Anteriormente se detalló el procedimiento para seleccionar y ajustar un elemento con el sistema OSD. A continuación se enumeran los iconos, los nombres de icono y las descripciones de todos los elementos que se muestran en Menu. - Página 15 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción CUADRO Para ajustar el brillo de la pantalla. BRILLO CONTRASTE Para ajustar el contraste de la pantalla. GAMMA Ajuste su propio valor gamma:50/0/50 En el monitor, los valores gamma altos muestran imágenes más blanquecinas, mientras que con los valores bajos se consiguen imágenes con un mayor...
- Página 16 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción POSICIÓN Para mover la imagen hacia arriba o HORIZONTAL hacia abajo. Para mover la imagen hacia arriba o VERTICAL hacia abajo. MENU : Salir : Disminución : Aumento SET : Seleccione otro submenú...
- Página 17 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción IDIOMA Para seleccionar el idioma en el que aparecerán DISPOSICIÓN los nombres de los controles. POSICIÓN OSD Para ajustar la posición de la ventana OSD en pantalla. Si la salida de la tarjeta de vídeo no cumple las BALANCE DE especificaciones requeridas, el nivel de color se...
-
Página 18: Flatron F-Engine
Ajuste y selección de la presentación en pantalla (OSD) La pantalla OSD aparecerá al tocar el botón , situado en la parte frontal del monitor. Nombre del menú Iconos Submenús FLATRON F-ENGINE Pantalla al aplicarse Pantalla al no aplicarse Al ejecutar F-ENGINE, en pantalla aparecerán dos tonos, como se muestra. -
Página 19: Solución De Problemas
Solución de problemas Compruebe lo siguiente antes de llamar al servicio técnico. No aparece ninguna imagen ¿Está conectado el cable • Compruebe si el cable de alimentación está de alimentación de la correctamente conectado a la toma de pantalla? corriente. ¿Está... -
Página 20: La Imagen En Pantalla No Es Correcta
Solución de problemas La imagen en pantalla no es correcta La posición en • Toque el botón AUTO/SET para ajustar pantalla no es automáticamente la imagen visualizada a la correcta. configuración idónea. Si el resultado no es satisfactorio, ajuste la posición de la imagen utilizando los iconos de posición H y V en la visualización en pantalla. - Página 21 Solución de problemas La imagen en pantalla no es correcta El color de la pantalla • Compruebe si el cable de señal está conectado es monocromo o correctamente y utilice un destornillador para anormal. asegurarlo, si es preciso. • Asegúrese de que la tarjeta de vídeo está insertada correctamente en la ranura.
-
Página 22: Especificaciones
Especificaciones W2600H Pantalla LCD de pantalla plana con TFT de matriz activa de 26 pulgadas (64,868 cm) Revestimiento antideslumbrante Tamaño de la diagonal visible: 64,868 cm Píxeles por pulgada de 0,2865 mm Sincronismo de Frecuencia Horizontal 30 - 83 kHz (Automático) - Página 23 Especificaciones W2600H Soporte giratorio Unido( ), separado ( O ) y de inclinación Cable de alimentación Tipo de toma de pared o tipo de toma de PC Estándar USB 2,0, autosuministro Velocidad de datos máx, 480 Mbps Consumo de energía máx, 2,5 W X 4...
- Página 24 Especificaciones W2600HP Pantalla LCD de pantalla plana con TFT de matriz activa de 26 pulgadas (64,868 cm) Revestimiento antideslumbrante Tamaño de la diagonal visible: 64,868 cm Píxeles por pulgada de 0,2865 mm Sincronismo de Frecuencia Horizontal 30 - 83 kHz (Automático) entrada Frecuencia vertical 56 - 75 Hz (Automático)
- Página 25 Especificaciones W2600HP Soporte giratorio Unido( ), separado ( O ) y de inclinación Cable de alimentación Tipo de toma de pared o tipo de toma de PC Estándar USB 2,0, autosuministro Velocidad de datos máx, 480 Mbps Consumo de energía máx, 2,5 W X 4 NOTA La información de este documento está...
-
Página 26: Modos Preestablecidos (Resolución)
Especificaciones Modos preestablecidos (resolución) Modos de pantalla Frecuencia Horizontal Frecuencia vertical (resolución) (kHz) (Hz) 640 x 480 59,940 31,469 VESA 640 x 480 75,000 37,500 VESA 720 x 480 59,901 35,162 720 x 400 70,156 31,500 VESA 800 x 600 60,317 37,879 VESA... -
Página 27: Instalación De La Placa De Montaje En Pared
Instalación de la placa de montaje en pared Este producto cumple las especificaciones de la placa de montaje en pared o el dispositivo de intercambio. Tras mover el producto para que quede boca arriba, es importante colocarlo en un paño suave o sobre un cojín para no dañar la superficie Separe la parte superior y el pie con ayuda de un destornillador... - Página 28 Digitally yours...
