Manuales relacionados para ASUSTOR AS6508T
Resumen de contenidos para ASUSTOR AS6508T

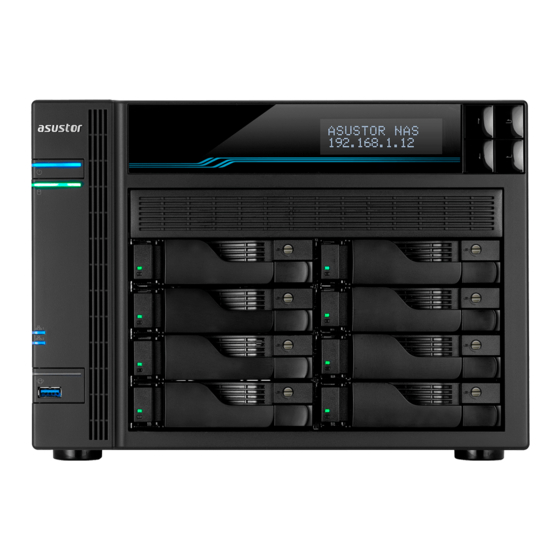

- Página 1 Guí a de instalación rápida Modelos aplicables AS6508T/AS6510T Ver.2.3.0903 (2015-3-2) Ver. 3.4.0606(2019-6-6)
-
Página 2: Tabla De Contenido
Í ndice Avisos ............................. 3 Medidas de seguridad......................4 1. Contenido de la caja ......................5 2. Accesorios opcionales ......................7 3. Guí a de instalación de hardware ..................8 Herramientas necesarias para la instalación de los discos ..........8 Instalación del disco duro .................... -
Página 3: Avisos
Avisos Declaración de la Comisión Federal de Comunicaciones (FCC) Este dispositivo cumple el Apartado 15 de las normas de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: Este dispositivo no puede causar interferencias. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que pueden provocar un funcionamiento no deseado. -
Página 4: Medidas De Seguridad
Medidas de seguridad Las siguientes medidas de seguridad aumentarán la vida útil del NAS. Siga todas las precauciones e instrucciones. Electricidad Unplug this product from the power source before cleaning. Use only the bundled power adapter. Using other power adapters may damage your device. Ensure that you plug the power adapter to the correct power input rating. -
Página 5: Contenido De La Caja
1. Contenido de la caja Modelos aplicables: AS6508T, AS6510T Dispositivo NAS AS6508T AS6510T Cable de alimentació n Cable de red RJ45 Cable de red 10 Gigabit Tornillos M.2 Tornillos para usar con la unidad de disco duro de 3,5’’... - Página 6 Tornillos para usar con la unidad de disco duro de 2.5’’ Guí a de inicio rápido...
-
Página 7: Accesorios Opcionales
2. Accesorios opcionales Los siguientes productos pueden adquirirse en tiendas locales y en la tienda de accesorios de ASUSTOR (http://shop.asustor.com). -
Página 8: Guía De Instalación De Hardware
Destornillador tipo Phillips Al menos un disco de 3.5”/2.5” SATA. (Para ver la lista de compatibilidades: http://www.asustor.com/service/hd?id=hd) Instalación del disco duro 1. Pulse el botón en la parte inferior de la bandeja de disco duro para desbloquear el mecanismo de seguro. - Página 9 3. Monte el disco duro en la bandeja de disco. Discos duros de 3,5 pulgadas: coloque el disco duro en la bandeja de disco, con los orificios de montaje en los laterales del disco duro y la bandeja de disco alineados. Fije la unidad con cuatro tornillos.
-
Página 10: Conexión Y Alimentación Del Nas
5. Una vez que el pestillo está asegurado, puede bloquearlo mediante el seguro de la bandeja de discos. Con la ayuda de un destornillador de cabeza plana, gire el seguro en sentido antihorario para bloquear el mecanismo de cierre. Para desbloquearlo, gire el candado en sentido horario. Conexión y alimentación del NAS Conecte el NAS a la fuente de alimentación. -
Página 11: Actualización De La Memoria Del Sistema
NAS. ASUSTOR no garantiza el funcionamiento de los módulos de memoria de terceros en el NAS. Asegúrese de apagar el NAS y los periféricos, y de desconectar todos los accesorios y cables de conexión antes de añadir o quitar módulos de memoria. -
Página 12: Piezas Y Herramientas Necesarias
Antes de añadir o quitar módulos de memoria, toque un objeto metálico externo distinto de su NAS para eliminar la electricidad estática y protegerse contra una posible descarga eléctrica. No toque los componentes metálicos en el interior del NAS. ... -
Página 13: Instalación De Ram
3. Utilice un destornillador para aflojar los tres tornillos situados en la parte posterior del NAS, tal como se muestra en la imagen. 4. Sujete la tapa por ambos lados con las manos y tire suavemente de ella para extraerla del bastidor. Instalación de RAM 1. -
Página 14: Colocación De La Tapa
Tras la instalación de la nueva RAM, su NAS ASUSTOR realizará una comprobación de memoria en el arranque. Este proceso ocurre sólo una vez y puede llevar hasta 10 minutos en completarse. Esto es normal. Colocación de la tapa 1. Vuelva a colocar la tapa y apriete los tres tornillos que retiró previamente. - Página 15 2. Si instala dos unidades, ASUSTOR recomienda que sean del mismo modelo, para un rendimiento óptimo. 3. No mezcle SSDs PCIe NVMe y SSDs SATA AHCI en las ranuras M.2, ya que su NAS no arrancará con ambos tipos de unidades instaladas.
- Página 16 4. Sujete la tapa por ambos lados con las manos y tire suavemente de ella para extraerla del bastidor. Instalación de unidades M.2 1. Inserte la unidad M.2 en un ángulo de 45° y empuje suavemente en la ranura.
- Página 17 2. Ajuste el separador para que coincida con la longitud de su SSD. Empuje suavemente la unidad hacia abajo, como lo indica la flecha, para que quede al ras de la ubicación del separador. Asegure la unidad con el tornillo suministrado. Repita el proceso para la segunda unidad. Colocación de la tapa 1.
-
Página 19: Guía De Instalación De Software
Instalación con Centro de descargas Usuarios de Windows Una vez se haya instalado Control Center de ASUSTOR, se analizará la red en busca de dispositivos NAS de ASUSTOR. Seleccione su NAS en la lista y siga las instrucciones del asistente para la instalación para completar el... -
Página 20: Usuarios De Mac
También podrá elegir si desea instalar Download Assistant. Una vez se haya instalado Control Center de ASUSTOR, se analizará la red en busca de dispositivos NAS de ASUSTOR. Seleccione su NAS en la lista y siga las instrucciones del asistente para la instalación para completar el... -
Página 21: Instalación Web
Instalación web Si conoce la dirección IP actual de su NAS, puede abrir un explorador web e introducir la dirección IP (por ejemplo: http://192.168.1.168:8000 ) para iniciar la instalación. Siga las instrucciones proporcionadas por el asistente para la instalación para completar el proceso de configuración. -
Página 22: Instalación Usando Un Dispositivo Móbil
Instalación usando un dispositivo móbil Busque “AiMaster” en el Google Play o en el Apple App Store. Puede escanear el código QR adjunto si lo prefiere. Descargue e instale el AiMaster en su dispositivo móvil. AiMaster para Android AiMaster para iOS Asegúrese que su dispositivo móvil está... - Página 23 Seleccione su NAS de la lista. Seleccione [Start Initialization] para comenzar con la instalación. Siga las instrucciones paso a paso hasta completar la instalación.
-
Página 24: Instalación Con La Pantalla Lcd
Instalación con la pantalla LCD La pantalla LCD le pedirá si desea inicializar el NAS una vez haya detectado que el NAS no se ha iniciado o inicializado. Utilice el botón "↵” situado a la derecha de la pantalla LCD para confirmar que desea inicializar el NAS. El sistema llevará... -
Página 25: Instalación Con Una Conexión Directa
Instalación con una conexión directa Consulte la sección Solución de problemas para las instrucciones de instalación. Cómo apagar el NAS 1. Confirme los ajustes de la función para el botón de encendido como se muestra en el siguiente gráfico. Cuando se mantiene el botón de encendido durante 1,5 segundos usted puede decidir si se debe apagar el NAS que entre en modo de suspensión. -
Página 26: Apéndice
5. Indicador LED de USB *Notas adicionales: Los dispositivos NAS AS6508T y AS6510T tienen dos LEDs que indican la conexión de red, en la parte frontal del NAS. El LED 1 de la LAN indica que se ha establecido una conexión LAN de 2,5 Gigabits, mientras que el LED 2 de la LAN es para conexiones de 10 Gigabits. -
Página 27: Panel Posterior
Panel posterior 1. Fuente de alimentación 2. Puerto USB 3.2 Gen 1 3. Puerto RJ45 10Gigabit 4. Puerto RJ45 2.5Gigabit 5. Botón de restablecimiento 6. k-bloqueo 7. Ventilador del sistema Operando con el panel LCD Puede utilizar el panel LCD para configurar el sistema y comprobar la información del mismo. Los botones ubicados en el lado derecho del panel LCD pueden usarse para navegar por sus menús. - Página 28 2. Red 3. Almacenamiento 4. Temperatura 5. Operación 6. Configuración Pulse los botones [Arriba] o [Abajo] para desplazarse por los elementos del menú. Pulse el botón [Confirmar] para entrar en cualquier submenú. Pulse el botón [Atrás] para volver al nivel anterior. 1.
- Página 29 4.1. CPU: La temperatura de la CPU. 4.2. Sistema: La temperatura del sistema NAS. 4.3. HDD: La temperatura de los discos duros. 5. Operación En el submenú de operación, puede utilizar los botones [Arriba], [Abajo] y [Confirmar] para ejecutar las acciones que se enumeran a continuación.
-
Página 30: Troubleshooting
Troubleshooting P: ¿ Por qué no puedo detectar mi NAS de ASUSTOR con Control Center? R: Si tiene problemas para detectar su NAS con Control Center de ASUSTOR, haga lo siguiente: 1. Compruebe la conexión de red. Asegúrese de que su equipo y NAS formen parte de la misma red de área local. - Página 31 Haga clic con el botón derecho en [Conexió n de área local] y seleccione [Propiedades]. En la ficha [Red], seleccione [Internet Protocol Version 4 (TCP/IPv4)] y haga clic en [Propiedades].
- Página 32 En la ficha [General], seleccione el botón de opción [Usar la siguiente direcció n IP]. Introduzca 169.254.1.10 en [Direcció n IP] y 255.255.0.0 en [Máscara de subred], y haga clic en [Aceptar].
- Página 33 Abra Control Center de ASUSTOR para buscar su NAS.
- Página 34 4. Si los procedimientos descritos previamente no solucionan el problema, póngase en contacto con su proveedor local de ASUSTOR o con el servicio de atención al cliente de ASUSTOR (http://support.asustor.com). También puede consultar la base de conocimientos de ASUSTOR.
