- Página 1 LP-SG2401 10/100/1000Mbps 24 Puertos GigaSpeed Switch www.lanpro.com Guía de Usuario LPSG2401_UG_SPB01W...
-
Página 2: Ninguna Parte De Este Manual O Especificaciones Puede Ser
Derechos de autor y Marcas Registradas Las especificaciones están sujetas a cambios sin previo aviso. LanPro es una marca registrada de LanPro Inc. Otras marcas y nombres de productos son marcas registradas de sus dueños respectivos. Ninguna parte de este manual o especificaciones puede ser... -
Página 3: Tabla De Contenido
CONTENIDO Conteniodo del empaque ............Capítulo 1 Introducción al producto ......1.1 Visión general del producto ....... 1.2 Características ..........1.3 IEEE 802.1p QoS ..........Capítulo 2 Identificando Componentes Externos ..2.1 Panel Frontal ..........2.2 Panel trasero ..........Capítulo 3 Instalación ............. 3.1 Precauciones .......... -
Página 4: Conteniodo Del Empaque
Contenido del empaque Ud. debería encontrar el siguiente contenido dentro del empaque: Un (1) Switch LP-SG2401 de 24-puertos Gigabit Ethernet. Un (1) cable de alimentación. Guía de Instalación. Un (1) Juego de tornillos para fijar dos soportes tipo “L” con el ... -
Página 5: Capítulo 1 Introducción Al Producto

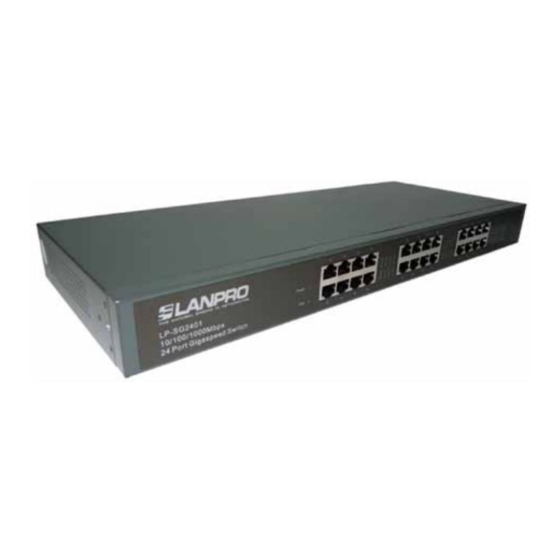

Capítulo 1: Introducción al producto En este capítulo se describen las características del Switch LanPro modelo LP-SG2401 de 24 puertos Gigabit Ethernet. 1.1 Visión general del producto El switch LP-SG2401 posee 24-puertos RJ45 10/100/1000Mbps con Auto- Negociación. Cada Puerto del LP-SG2401 soporta la función auto-MDI/ MDI-X, lo cual elimina la necesidad de usar cables cruzados o de puertos Up-Link. -
Página 6: Ieee 802.1P Qos
1.3 IEEE 802.1p QoS El switch LP-SG2401 soporta Calidad de Servicio (QoS) con colas de prioridad, que es una implementación del estándar IEEE 802.1p. Con la función de QoS 802.1p, Ud. puede reservar ancho de banda para las funciones importantes que requieren gran ancho de banda o poseen una alta prioridad total, tales como VoIP (Voice-over Internet Protocol), aplicaciones de navegación o videoconferencia. -
Página 7: Capítulo 2 Identificando Componentes Externos
Este capítulo describe el panel frontal, el panel trasero y los indicadores LED del switch. 2.1 Panel Frontal El panel frontal del LP-SG2401 muestra el modelo, los indicadores LED y veinticuatro 24 10/100/1000Mbps RJ45 ports. Figura 2. Bosquejo del Panel Frontal del Switch Los indicadores LED incluyen Power, Link/Act e indicadores LED 1000Mbps, utilizados para monitoreo y pre-diagnóstico del switch. -
Página 8: Capítulo 3 Instalación
Capítulo 3: Instalación 3.1 Precauciones Para asegurar un desempeño estable a largo plazo del switch, por favor preste atención a lo siguiente antes de la instalación. 1) Requerimientos de seguridad ▪ Antes de limpiar el Switch, desconecte de la alimentación AC. No limpie con una tela húmeda y nunca utilice algún método con limpiadores líquidos. -
Página 9: Installation
3.2 Instalación Este switch puede ser instalado tanto sobre un bastidor estándar de 19 pulgadas como sobre un escritorio. Precaución: Antes de instalar o mover de sitio el switch deberá desenchufar el cable de alimentación. 3.2.1 Instalación sobre escritorio Para instalar el switch sobre un escritorio, por favor siga los siguientes pasos: 1) Colóquelo sobre una superficie plana suficientemente robusta para soportar el peso completo del switch con sus cables. -
Página 10: Instalación Sobre Bastidos
3.2.2 Instalación sobre bastidor de 19 pulgadas. Para instalar el switch en un bastidor estándar de 19 pulgadas de ancho que cumple las normas EIA, por favor siga las instrucciones descritas más abajo: 1) Asegure los soportes laterales de montaje sobre rack mediante los tornillos suministrados, tal como se muestra en la figura que sigue. -
Página 11: Conexión A Tierra
3.3 Conexión a tierra Al conectar su debido aterramiento al switch permite drenar sobrevoltajes y sobrecorrientes producidos por descargas atmosféricas debidas a tormentas eléctricas, asegurando que las personas no estén sujetas al peligro de electrocución. Dependiendo del tipo de entorno, el switch podría ser aterrado de manera diferente. -
Página 12: Encendido Del Equipo
3.4 Encendido del equipo El Switch LP-SG2401 de 24 puertos Gigabit Ethernet es alimentado por una fuente de alimentación AC. Conecte el switch y la toma mediante un cable de alimentación. Al encender el equipo, se iniciará automáticamente y los indicadores LED responderán tal como se indica a continuación:... -
Página 13: Apéndice A: Especificaciones
Apéndice A: Especificaciones General IEEE 802.3, IEEE 802.3u, IEEE802.3ab, IEEE Estándares 802.1p, IEEE802.3x Topología Estrella Protocolo CSMA/CD Ethernet: 10Mbps (Half Duplex) 20Mbps (FullDuplex) Tasa de transferencia de Fast Ethernet: 100Mbps (Half Duplex) datos 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) UTP categoría 3, 4, 5 cable (máximo 100m) 10BASE-T... -
Página 14: Apéndice B: Diagnóstico
Apéndice B: Diagnóstico 1) No enciende el LED de Power Asegúrese que el cable de alimentación esté conectado a una toma con el voltaje apropiado.. Asegúrese de que la fuente de alimentación está en ON. El LED Link/Act no enciende cuando se conecta algún dispositivo en el Puerto correspondiente Asegúrese que los conectores de los cables están ... -
Página 15: Apéndice C: Información De Contacto
Apéndice C: Información de contacto Para mayor información sobre la instalación y operación del switch LP-SG2401 24-puertos Gigabit Ethernet, por favor contáctenos a través de: E-mail: support@lanpro.com Website: http://www.lanpro.com Otros productos LanPro: Antenas Parabólicas Productos de Cableado y Metálicos Radios de datos Antenas de 2.4/3/5.8 GHz... - Página 16 Designed and Manufactured under LanPro standards and specifications. LanPro is a member of One Network Alliance Group of Companies. LanPro products are made in one of the following countries: USA, China, Taiwan, Thailand and Korea. The exact country of origin is unknown.
