Resumen de contenidos para Altronix PT724A

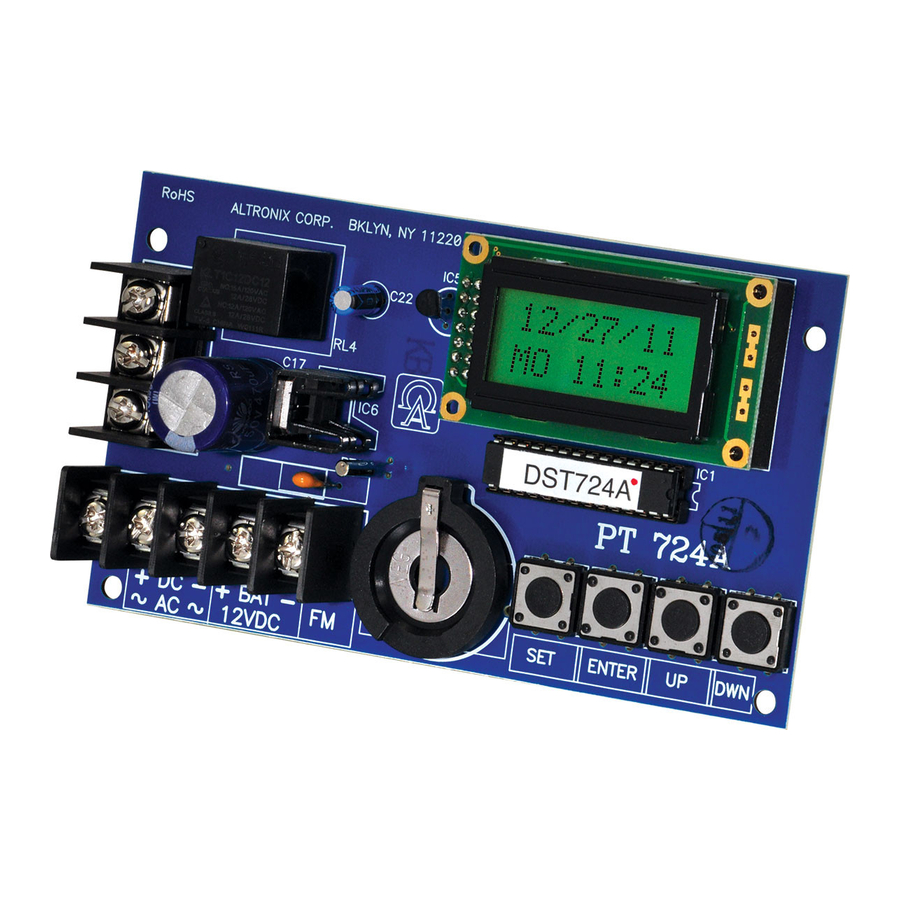

- Página 1 365 días 24 h. Temporizador / Controlador Modelos incluidos: PT724A - Módulo temporizador DPT724A - Módulo temporizador equipado con vía rápida para la capacidad de montaje en riel DIN PT724AE - Módulo temporizador en gabinete Guía de instalación More than just power.
-
Página 2: Descripción
Descripción: Los modelos Altronix PT724A / DPT724A / PT724AE son temporizadores de eventos de 24 horas y 365 días extremadamente versátiles diseñados para admitir una amplia gama de aplicaciones. Dichas aplicaciones incluyen: Automatización de viviendas y edificios, seguridad, control de acceso, control de iluminación, etc. PT724A / DPT724A / PT724AE están equipadas con un contacto de relé... -
Página 3: Operación Básica
Operación básica: PT724A / PT724AE / DPT724A controla una salida de relé tipo “C” seca operada independientemente. El relé se puede programar para: encender (asegurar), apagar (liberar cerrojo) o pulsar (alternar momentáneamente) a una hora y día específicos (esto se conoce como un evento). Los eventos se programan mediante los botones y la pantalla LCD. - Página 4 (duración de la activación del relé). El pulso puede variar en longitud desde 1 segundo mínimo a 15 segundos ENTER máximo y se selecciona usando los botones , luego presionando para aceptar. Nota: Si no se selecciona la duración del pulso, la salida del relé se predetermina a 1 segundo. - 4 - PT724A/PT724AE/DPT724A...
- Página 5 ENTER Ahora desplácese con los botones hasta el evento que desea eliminar, presione para mover el cursor parpadeante debajo de la opción de relé, luego presione los botones hasta ENTER que aparezca DIS, presione para confirmar. PT724A/PT724AE/DPT724A - 5 -...
-
Página 6: Dimensiones De El Gabinete (H X W X D Aproximado)
(15.24mm) (15.24mm) (31.75mm) (153.67mm) 1.125” 1.125” (28.575mm) (28.575mm) 2” (50.8mm) 2” (50.8mm) 8.125” (206.375mm) 1” 1” (25.4mm) (25.4mm) 6.05” 0.6” 0.6” 1.25” (153.67mm) (15.24mm) (15.24mm) (31.75mm) 3.5” (88.9mm) 1” (25.4mm) 1” 5.25” 1” (25.4mm) (133.35mm) (25.4mm) - 6 - PT724A/PT724AE/DPT724A... - Página 7 DPT724A ST3 Dibujo: 0.875” 22.22mm 0.125” 3.18mm 0.625” 0.3125” 15.875mm 7.94mm 2.75” 69.85mm 3.4375” 3.25” 87.31mm 82.55mm 2.6875” 68.26mm PT724A/PT724AE/DPT724A - 7 -...
-
Página 8: Registro De Eventos Del Cliente
Tipo de evento Altronix no es responsable de ningún error tipográfico. 140 58th Street, Brooklyn, New York 11220 USA | phone: 718-567-8181 | fax: 718-567-9056 website: www.altronix.com | e-mail: info@altronix.com | Lifetime Warranty | Made in U.S.A. MEMBER IIPT724A F21R...
