Manuales relacionados para Avigilon 3.0C-H5A-CR1-IR
Resumen de contenidos para Avigilon 3.0C-H5A-CR1-IR

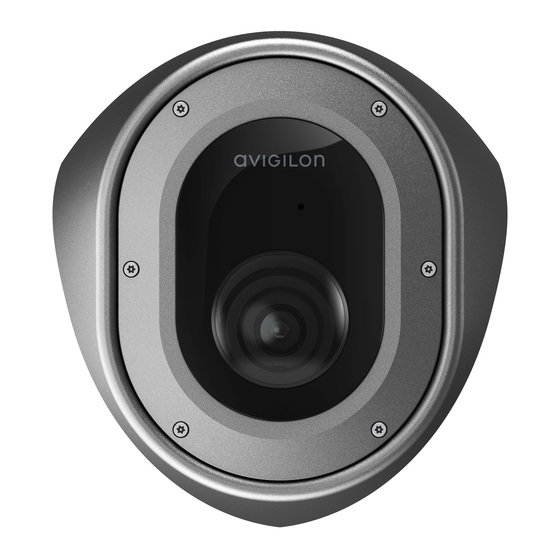

- Página 1 Guía de instalación Modelos de cámara de esquina Avigilon H5A: 3.0C-H5A-CR1-IR 3.0C-H5A-CR1-IR-SS 5.0C-H5A-CR1-IR 5.0C-H5A-CR1-IR-SS...
-
Página 2: Avisos Legales
(2) is responsible for your use of, or reliance on, the information. Avigilon Corporation shall not be responsible for any losses or damages (including consequential damages) caused by reliance on the information presented herein. -
Página 3: Avisos Del Organismo Regulador
No utilice detergentes fuertes o abrasivos para limpiar el cuerpo del dispositivo. Utilice únicamente accesorios recomendados por Avigilon. Avisos del organismo regulador Este dispositivo cumple con la Sección 15 de los Reglamentos de la FCC. El funcionamiento está sujeto a... -
Página 4: Información Sobre La Eliminación De Residuos Y El Reciclaje
Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo. -
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista ensamblada Vista frontal de la carcasa Vista lateral de la suspensión cardán Vista trasera de la suspensión cardán Vista frontal de la suspensión cardán Vista trasera de la carcasa Cubierta: vista trasera Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Pasos para la instalación Extracción de la cubierta frontal y de la suspensión cardán... - Página 6 Limpieza Burbuja de domo Cuerpo Para obtener más información Garantía limitada y servicio de asistencia técnica...
-
Página 7: Información General
Información general Vista ensamblada 1. Cubierta frontal Cubierta frontal resistente al vandalismo. 2. LED de grabación El LED se enciende cuando la cámara está transmitiendo vídeo a una tarjeta micro SD local, ACC u otro sistema VMS, o a la interfaz web de la cámara. 3. -
Página 8: Vista Frontal De La Carcasa
Vista frontal de la carcasa 1. Objetivo de la cámara Lente que captura la imagen de vídeo. 2. Cable LED Conecte el cable al conector LED en la cubierta frontal para encender el LED de grabación y el LED IR. 3. -
Página 9: Vista Lateral De La Suspensión Cardán
Vista lateral de la suspensión cardán 1. ranura para tarjeta micro SD Acepta una tarjeta micro SD para almacenamiento interno. Para obtener más información, consulte (Opcional) Configuración del almacenamiento mediante una tarjeta SD en la página 2. Conector de cable de audio de micrófono El cable de audio del micrófono viene preinstalado en este conector. -
Página 10: Vista Trasera De La Suspensión Cardán
Vista trasera de la suspensión cardán 1. Puerto Ethernet Acepta una conexión Ethernet a una red. La transmisión de datos de imágenes y la comunicación del servidor ocurre durante esta conexión. También recibe alimentación cuando se conecta a una red que proporciona Power over Ethernet. -
Página 11: Vista Frontal De La Suspensión Cardán
Vista frontal de la suspensión cardán 1. Puerto micro USB Acepta un adaptador de micro USB a USB. Solo se requiere cuando se usa Avigilon USB Wi-Fi Adapter. 2. Bloque de conectores de E/S Proporciona conexiones a dispositivos de entrada/salida externa. -
Página 12: Vista Trasera De La Carcasa
Vista trasera de la carcasa 1. Orificios de entrada de cables (x2) Orificios de entrada de los cables necesarios para que funcione la cámara. 2. Orificios de montaje Puntos de montaje para la cámara (x6) con de arandelas de goma insertadas. Vista trasera de la carcasa... -
Página 13: Cubierta: Vista Trasera
Cubierta: vista trasera 1. Correa Se conecta con el anclaje de la correa en la base de la cámara. 2. Conector de micrófono Conecte el cable de audio del micrófono para usar el micrófono incorporado. 3. Conector LED Conecte el cable LED para alimentar el LED de grabación y el LED IR de la cámara. Cubierta: vista trasera... -
Página 14: Instalación
Herramienta de corte para cortar el orificio de acceso del cable en la superficie de montaje Sellador de silicona Contenido del paquete de la cámara Compruebe que el paquete contenga lo siguiente: Cámara de esquina Avigilon H5A Casquillo perforador RJ-45 Cable de audio para micrófono ... -
Página 15: Pasos Para La Instalación
Pasos para la instalación Complete las secciones siguientes para instalar el dispositivo. Extracción de la cubierta frontal y de la suspensión cardán Antes de montar la cámara, debe quitar la cubierta frontal y la suspensión cardán de la cámara de la carcasa: Note: Procure no rayar ni tocar la burbuja de domo. - Página 16 3. Afloje y separe los dos tornillos que fijan la suspensión cardán a la base. 4. Gire la parte inferior de la suspensión cardán hacia arriba después de quitar los tornillos (A). Seguidamente, desenganche la suspensión cardán de la ranura en la parte superior de la carcasa y extraiga la suspensión cardán (B).
-
Página 17: Preparación De Las Arandelas De Montaje
5. Retire el cable de configuración RJ-45 de entrada que viene preinstalado en la cámara. Preparación de las arandelas de montaje Hay 6 orificios de montaje en la carcasa de la cámara. Cada orificio de montaje se llena con una arandela Preparación de las arandelas de montaje... -
Página 18: Montaje Y Orientación De Las Cámaras De Análisis De Vídeo
Montaje y orientación de las cámaras de análisis de vídeo Si va a instalar una cámara de análisis de vídeo de Avigilon siga las recomendaciones de montaje y orientación que se enumeran a continuación para maximizar las capacidades de análisis de la cámara: ... -
Página 19: Montaje De La Base De La Cámara De Esquina
1. Tire de la pestaña de la arandela para abrir un orificio para el cable Ethernet. 2. Pase el cable de Ethernet a través de la arandela utilizando uno de los siguientes métodos: a. Si el cable de Ethernet no está engarzado, empuje el cable a través de la arandela. b. - Página 20 Tip: Avigilon recomienda usar los 6 orificios de montaje para fijar la cámara, garantizar que la cámara esté montada de manera segura y que la cámara esté a prueba de sabotaje. 3. Retire la base de la superficie de montaje. Perfore los seis orificios de montaje y un orificio de entrada de cable en la superficie de montaje.
- Página 21 5. Introduzca los cables requeridos a través del orificio de entrada del cable. 6. Introduzca las arandelas de sellado con los cables necesarios a través del orificio de entrada de cables situado en la parte posterior de la base de la cámara. Para obtener más información, consulte Introducción de cables a través de la arandela de sellado en la página 7.
- Página 22 8. Aplique sellador de silicona alrededor de los bordes de la base de la cámara para evitar que penetre la humedad en la superficie de montaje. Montaje de la base de la cámara de esquina...
-
Página 23: Conexión De Cables
Conexión de cables Consulte los diagramas en Información general en la página 1 para localizar los distintos conectores. 1. Si hay dispositivos de entrada o salida externos que forman parte de la instalación (por ejemplo, contactos de puerta, relés, etc.), conecte los dispositivos al bloque de conectores de E/S. 2. -
Página 24: Instalación De La Cubierta Frontal
3. Afloje el tornillo de bloqueo de la inclinación y ajuste el ángulo de inclinación de la lente (B). Apriete el tornillo de bloqueo de inclinación para fijar el ángulo. Instalación de la cubierta frontal Note: Antes de instalar la cubierta domo, le recomendamos que primero conecte la cámara y ajuste el objetivo, el zoom y el enfoque para que la cámara cubra el campo de visión requerido. -
Página 25: Inicializar El Nombre De Usuario Y La Contraseña De Una Cámara
1. Conecte la correa al gancho de la correa en la parte inferior de la base de la cámara (A). 2. Conecte el cable LED al conector de la cubierta frontal (B). 3. Si está utilizando el micrófono incorporado, conecte el cable de audio del micrófono al conector de la cubierta frontal (B). -
Página 26: (Opcional) Uso De Usb Wi-Fi Adapter
Si la cámara está en el estado predeterminado de fábrica, será redirigido a la página Agregar un usuario nuevo para crear el primer usuario. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. ... -
Página 27: Asignación De Una Dirección Ip
2. Acceda a la interfaz web de la cámara para habilitar la función de almacenamiento interno. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. -
Página 28: Uso Del Zoom Y Enfoque De La Cámara
Si la cámara está conectada a un sistema de gestión de redes de otro fabricante, puede configurar las funciones especializadas de la cámara en la interfaz del navegador web de la cámara. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. -
Página 29: Conexiones De Cables
Conexiones de cables Conexión de una fuente de alimentación externa Si la alimentación PoE no está disponible, la cámara debe alimentarse a través del bloque de conectores de alimentación extraíble. Consulte el siguiente diagrama para localizar el bloque conector de alimentación. Será... - Página 30 eléctrica del bloque de terminales de E/S se muestra en el diagrama siguiente: Conexión a dispositivos externos...
- Página 31 1. Tierra 2. Entrada: para activarla, conecte la entrada al terminal de tierra. Para desactivarla, déjela desconectada o aplique entre 3-15 V. 3. Salida: cuando está activa, la salida está internamente conectada con el terminal de tierra. El circuito está abierto cuando está inactivo. La carga máxima es de 25 V CC, 120 mA. ...
-
Página 32: Indicador De Estado De Conexión
Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. Solución de problemas de conexiones de red y conductas de los LED Note: Para cualquiera de las siguientes conductas de LED, asegúrese de que la cámara esté... - Página 33 Conducta del LED Solución sugerida Ambos LED están apagados y la Compruebe la página General de configuración en la interfaz cámara no está conectada o no web de la cámara para garantizar que los LED no estén está transmitiendo vídeo desactivados.
-
Página 34: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si el dispositivo ya no funciona de la manera esperada, puede restablecerlo a sus valores de fábrica. Utilice el botón de reversión de firmware para hacerlo. En el diagrama siguiente se muestra el botón de reversión del firmware: En los modelos que disponen de ranura para tarjeta SD, restablecer la cámara no afecta al vídeo que se haya grabado en la tarjeta SD. -
Página 35: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Configuración de la dirección IP mediante el método ARP/Ping Complete los pasos siguientes para configurar la cámara para que utilice una dirección IP específica: 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. -
Página 36: Limpieza
Limpieza Burbuja de domo Si la imagen del vídeo se vuelve borrosa o difuminada en áreas, posiblemente sea causa de que deba limpiar una burbuja en el domo. Para limpiar la burbuja en el domo: Utilice jabón de tocador o un detergente no abrasivo para limpiar la suciedad o las huellas digitales. ... -
Página 37: Para Obtener Más Información
Guía del usuario de Avigilon Control Center Client Guía del usuario de la interfaz web: cámaras IP Avigilon H4 y H5 de alta definición Guía del usuario de la Camera Configuration Tool Avigilon Diseño de un sitio con análisis de vídeo Avigilon Estas guías están disponibles en... -
Página 38: Garantía Limitada Y Servicio De Asistencia Técnica
Garantía limitada y servicio de asistencia técnica Avigilon warranty terms for this product are provided at avigilon.com/warranty. Warranty service and technical support can be obtained by contacting Avigilon Technical Support: avigilon.com/contact. Garantía limitada y servicio de asistencia técnica...
