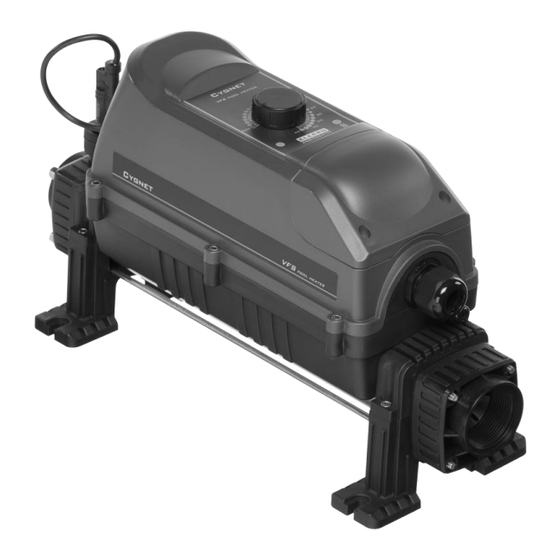

- Página 1 Calentador de piscina Cygnet Evolution 2 (analógico) Manual de instalación y funcionamiento español...
-
Página 2: Tabla De Contenido
5. MANTENIMIENTO......................... 11 6. ELIMINACIÓN DE EQUIPO ELÉCTRICO Y ELECTRÓNICO ..........12 7. GARANTÍA ..........................12 8. DIAGRAMA DE CABLEADO DEL RCD ESPECÍFICO PARA UN CORRECTO FUNCIONAMIENTO DEL CALENTADOR CYGNET EVOLUTION 2 ........13 9. DIAGRAMAS DE CABLEADO: .................... 14... -
Página 3: Introducción
INTRODUCCIÓN Gracias por adquirir un calentador de agua Cygnet Evolution 2 fabricado de acuerdo con los más altos estándares en Inglaterra. Para asegurarse años de servicio sin problemas, lea y siga estas instrucciones para una instalación, un uso y un mantenimiento adecuados. -
Página 4: Instrucciones De Montaje
2.1 Instrucciones de montaje El calentador debe instalarse horizontal o verticalmente dejando suficiente espacio para las conexiones de tuberías y el cableado. Debe fijarse con firmeza utilizando tornillos a una pared o base firme. ADVERTENCIAS: si el calentador se coloca frente a material combustible, debe colocarse una barrera inflamable entre la unidad y la pared. -
Página 5: Tuberías
2.2 Tuberías El calentador debe instalarse en un punto bajo del sistema de filtración. Debe colocarse después del filtro y antes de cualquier dosificación o plan de tratamiento de agua. (ver la fig. 3). Fig. 3 Fig. 4... -
Página 6: Dirección Del Flujo
2.3 Dirección del flujo El calentador puede aceptar el flujo de agua solo desde un extremo (ver la fig. 5). Si la dirección del flujo es opuesta a la de la fig. 5, el calentador debe girarse 180° para que el interruptor de flujo esté siempre donde sale el agua. -
Página 7: Conexión Eléctrica
NOTA: asegúrese de aplicar el pegamento de forma uniforme y sobre todas las superficies que van a estar en contacto para reducir el riesgo de fugas. Si se utilizan tuberías flexibles Conecte la tubería al lado sin rosca del adaptador y fíjela con dos abrazaderas (ver la fig. 7). •... -
Página 8: Requisitos De Energía
• Para conectar el cable de alimentación, retire la cubierta de acceso (ver la fig. 8). • Asegúrese de que todas las conexiones al bloque terminal sean correctas de acuerdo con la etiqueta interior del calentador y de que sean herméticas. •... -
Página 9: Instrucciones De Funcionamiento
3. INSTRUCCIONES DE FUNCIONAMIENTO 3.1 Requisitos del flujo La velocidad del flujo de agua hacia el calentador no debe ser superior a 17 000 litros por hora (17 m /hora- 3740 galones británicos por hora). Una velocidad de flujo superior requiere de la instalación de una derivación para evitar daños a los elementos del calentador. - Página 10 Si se requiere una prueba de funcionamiento más precisa para confirmar que su calentador está suministrando la salida de calor indicada, serán necesarias dos lecturas de medidores de electricidad del medidor de la propiedad en intervalos de una hora (p. ej., tomar la lectura de un medidor luego una segunda lectura exactamente una hora más tarde).
-
Página 11: Mantenimiento
si el calentador falla, se activará el disyuntor (MCB) instantáneamente. Las causas probables de activación del disyuntor después de un tiempo son: Posible causa 1: fallo en el disyuntor del circuito. Posible causa 2: tamaño incorrecto del disyuntor del circuito. Posible causa 3: sección transversal del cable insuficiente. -
Página 12: Eliminación De Equipo Eléctrico Y Electrónico
ADVERTENCIA: antes de realizar el mantenimiento de la unidad, aíslela de la fuente de alimentación. Se drenará el calentador, y se limpiarán el tubo de flujo y los elementos calefactores. Eliminar depósitos y fango, y cualquier suciedad o bloqueos, extenderá la vida útil de los elementos calefactores y evitará fallos potenciales. -
Página 13: Diagrama De Cableado Del Rcd Específico Para Un Correcto
8. DIAGRAMA DE CABLEADO DEL RCD ESPECÍFICO PARA UN CORRECTO FUNCIONAMIENTO DEL CALENTADOR CYGNET EVOLUTION 2... -
Página 14: Diagramas De Cableado
9. DIAGRAMAS DE CABLEADO:... - Página 15 Elecro Engineering Ltd Repairs Department Unit 11 Gunnels Wood Park Gunnels Wood Road Stevenage Hertfordshire SG1 2BH United Kingdom __________________________________________________________________________________ Información para el cliente: (FIJAR AL CALENTADOR) ………………………………………………………………………………. Nombre de la empresa: ………………………………………………………………………………. Nombre de contacto: ………………………………………………………………………………. Teléfono durante el día: ………………………………………………………………………………..
- Página 16 Unit 11, Gunnels Wood Park, Stevenage, Herts SG1 2BH Sales@elecro.co.uk www.elecro.co.uk +44 (0) 1438 749474 © Copyright MANE266A-ES-Evolution 2 Cygnet Analogue Manual V1-01.01.2020-Elecro...
