Quick guide

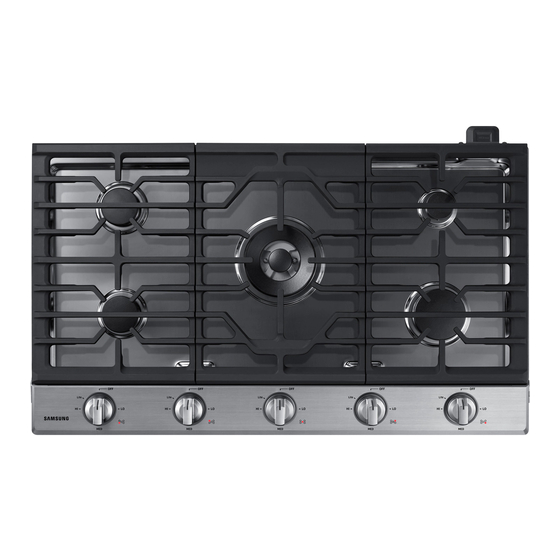

LOCATION OF THE COOKTOP BURNERS AND WI-FI, BLUETOOTH BUTTONS
The control knobs operate the cooktop burners on the cooktop.
01/02 . Semi Rapid burner
(Left Front/Left Rear)
03. Dual power burner (Center)
04. Simmer burner (Right Rear)
05. Rapid burner (Right Front)
06. Wi-Fi button (below knob)
07. Bluetooth button (below knob)
only NA30N7755T*/NA36N7755T*
Quick-Guide_NA9300K_AA_DG68-01093A-01_EN+MES+CFR.indb 1
02
LR
01
LF
01
02
07
30" Model NA30N6555T* / NA30N7755T*
02
LR
01
LF
01
02
07
36" Model NA36N6555T* / NA36N7755T*
1 English
03
RR
Center
RF
03
04
05
06
03
RR
Center
RF
03
04
05
06
General purpose simmering
Large pots/Pans Quick boiling simmering
04
05
04
05
Simmering
General purpose
2018-07-31
4:16:08

Publicidad

Tabla de contenido
loading

Manuales relacionados para Samsung NA30N6555T Serie

Resumen de contenidos para Samsung NA30N6555T Serie

  • Página 1 Quick guide LOCATION OF THE COOKTOP BURNERS AND WI-FI, BLUETOOTH BUTTONS The control knobs operate the cooktop burners on the cooktop. Center 30" Model NA30N6555T* / NA30N7755T* Center 36" Model NA36N6555T* / NA36N7755T* 01/02 . Semi Rapid burner General purpose simmering (Left Front/Left Rear) 03.
  • Página 2 Quick guide DIMENSIONS AND INSTALLLATION INFORMATION Overall cooktop dimensions ” (62 mm) countertop to grate surface ” (568 mm) ” (79.3 mm) 21” (533 mm) chassis Height Model NA30N6555T* 30” ” ” NA30N7755T* (762 mm) (715 mm) (492.1 mm) NA36N6555T* 36”...
  • Página 3 Location requirements and electrical requirements • To ensure cooktop base clearance, cabinet side walls need to be wider than cutout. • If cabinet has a drawer, allow 3 ” minimum clearance between countertop and top of drawer. • A 120-Volt, 60-Hz, AC, approved electrical service with 20-amp circuit breaker or time- delay fuse is required.
  • Página 4 Quick guide PACKING RUBBER AND HOLD DOWN BRACKETS CAUTION Rubber Wi-Fi module • When you insert the cooktop into the cutout opening, do not remove the rubber to protect WiFi-module. Please remove it after inserting the cooktop carefully. • When mounting the cooktop, make sure to insert Smart Connect the cooktop with the front side first.

  • Página 5: Using The Smart Connect Feature

    USING THE SMART CONNECT FEATURE How to connect the cooktop Before you can use the remote features of your Samsung oven or cooktop, you must pair it to the SmartThings app. 1. Download and open the SmartThings app on your smart device.

  • Página 6: Using The Hood Control Feature

    USING THE HOOD CONTROL FEATURE NOTE This product features a Bluetooth device that you can use to connect the cooktop to Samsung hood control models. Through the Bluetooth connection, you can use the hood control function on the SmartThings app. (for NA30N7755T*/NA36N7755T* only) For matching hood control-enabled cooktops and hoods, refer to the below table.

  • Página 7: Ubicación De Los Quemadores De La Cubierta Y De Los Botones Wi-Fi Y Bluetooth

    Guía rápida UBICACIÓN DE LOS QUEMADORES DE LA CUBIERTA Y DE LOS BOTONES WI-FI Y BLUETOOTH Las perillas de control operan los quemadores superiores de la cubierta. Central Modelo 30" NA30N6555T* / NA30N7755T* Central Modelo 36" NA36N6555T* / NA36N7755T* 01/02 . Quemador semi rápido Uso general cocción a fuego lento (Delantero Izquierdo/Trasero Izquierdo) 03.

  • Página 8: Dimensiones E Información Acerca De La Instalación

    Guía rápida DIMENSIONES E INFORMACIÓN ACERCA DE LA INSTALACIÓN Dimensiones totales de la cubierta ” (62 mm) mesada a superficie de rejilla ” (568 mm) ” (79.3 mm) 21” (533 mm) altura chasis Modelo NA30N6555T* 30” ” ” NA30N7755T* (762 mm) (715 mm) (492.1 mm) NA36N6555T*...
  • Página 9 Requisitos de ubicación y requisitos eléctricos • Para garantizar espacio libre en la base de la cubierta, las paredes laterales del gabinete deben ser más anchas que el recorte. • Si el gabinete cuenta con un cajón, deje una distancia mínima de 3 ”...

  • Página 10: Instalación Correcta

    Guía rápida PROTECTOR DE GOMA Y SOPORTES DE SUJECIÓN A PRESIÓN PRECAUCIÓN Goma Módulo Wi-Fi • Cuando inserte la cubierta en la abertura del recorte, no retire la goma para proteger el módulo WiFi. Retírela luego de insertar la cubierta con cuidado. •...

  • Página 11: Uso De La Función Conexión Inteligente

    USO DE LA FUNCIÓN CONEXIÓN INTELIGENTE Cómo conectar la cubierta Para utilizar las funciones remotas de la cubierta o el horno Samsung, antes debe vincularlos a la aplicación SmartThings. 1. Descargue y abra la aplicación SmartThings en su dispositivo inteligente.
  • Página 12 Este producto cuenta con un dispositivo Bluetooth que se puede utilizar para conectar la cubierta a los modelos con control de campana de Samsung. A través de la conexión Bluetooth, puede utilizar la función de control de campana en la aplicación SmartThings. (para NA30N7755T*/NA36N7755T* solamente) Para conocer las campanas y cubiertas con control de campana compatibles, consulte la tabla a continuación.
  • Página 13 Guide sommaire EMPLACEMENT DES BRÛLEURS DE LA TABLE DE CUISSON ET DES BOUTONS WI-FI ET BLUETOOTH Les boutons de commande permettent de faire fonctionner les brûleurs de la table de cuisson. Central 30" Modèle NA30N6555T* / NA30N7755T* Central 36" Modèle NA36N6555T* / NA36N7755T* 01/02.
  • Página 14 Guide sommaire DIMENSIONS ET INFORMATIONS RELATIVES À L'INSTALLATION Dimensions de la table de cuisson entière " (62 mm) du plan de travail à la surface de la grille " (568 mm) " (79,3 mm) 21" (533 mm) Hauteur du châssis Modèle NA30N6555T* 30"...
  • Página 15 Exigences d'emplacement et exigences en matière de raccordement électrique • Pour assurer le dégagement de base pour la table de cuisson, les parois latérales du meuble doivent être plus larges que le découpage de l'emplacement de la table de cuisson. •...

  • Página 16: Installation Correcte

    Guide sommaire CAOUTCHOUC D'EMBALLAGE ET SUPPORTS DE MAINTIEN ATTENTION Caoutchouc Module Wi-Fi • Lorsque vous insérez la table de cuisson dans le découpage de son emplacement, ne retirez pas le caoutchouc protégeant le module Wi-Fi. Veuillez le retirer après avoir inséré la table de cuisson avec précaution.

  • Página 17: Utilisation De La Fonction Connexion Intelligente

    Comment connecter la table de cuisson ? Pour pouvoir utiliser les fonctionnalités de gestion à distance de votre four ou table de cuisson Samsung, vous devez le/la jumeler à l'application SmartThings. 1. Téléchargez et ouvrez l'application SmartThings, sur votre appareil mobile.
  • Página 18 Cet appareil est équipé d'un dispositif Bluetooth que vous pouvez utiliser pour connecter la table de cuisson aux modèles Samsung dotés de la fonction de contrôle de la hotte. Via la connexion Bluetooth, vous pouvez utiliser la fonction de contrôle de la hotte sur l'application SmartThings.
  • Página 19 Notes Quick-Guide_NA9300K_AA_DG68-01093A-01_EN+MES+CFR.indb 7 2018-07-31 4:16:15...
  • Página 20 DG68-01093A-01 Quick-Guide_NA9300K_AA_DG68-01093A-01_EN+MES+CFR.indb 8 2018-07-31 4:16:16...
