- Página 1 MANUAL de INSTALACIÓN R-KEY-LT 1-Port ModBUS RTU/ASCII Industrial Gateway SENECA S.r.l. Via Austria, 26 – 35127 – PADUA (PD) - ITALIA Tel. +39.049.8705359 – 8705355 Fax +39 049.8706287 www.seneca.it INSTRUCCIONES TRADUCIDAS AL ESPAÑOL ES...
-
Página 2: Descripción Del Producto R-Key-Lt
Este documento es propiedad de SENECA srl. Está prohibida su duplicación y reproducción sin autorización. El contenido de esta documentación corresponde a los productos y tecnologías descritas. -
Página 3: Esquema Del Módulo

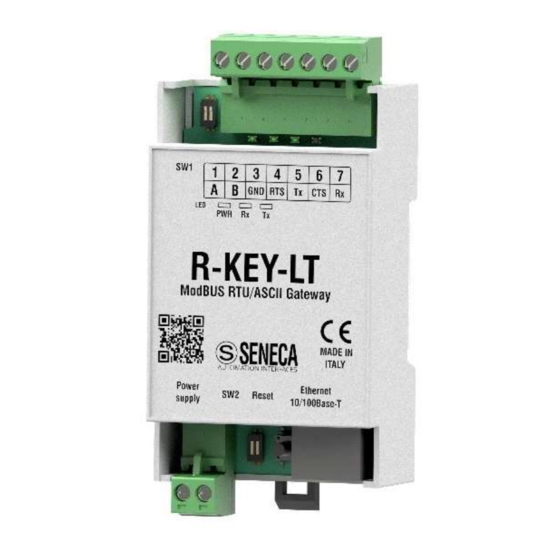

R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway ESQUEMA DEL MÓDULO Dimensiones (L×A×P) 53 x 110 x 32 mm Peso 80 g PC/ABS autoextinguible UL94-V0 Contenedor color Gris RAL 7035 INDICACIONES MEDIANTE LED EN EL PANEL FRONTAL Estado Significado de los leds... -
Página 4: Configuraciones Posibles
De ModBUS Ethernet a serie De ModBUS serie a Ethernet R-KEY-LT se puede configurar completamente mediante el web server integrado. Las herramientas de programación y / o configuración del producto se pueden descargar, así como todos los manuales, en www.seneca.it/productos/r-key-lite CONFIGURACIONES Durante la primera puesta en marcha la dirección IP es asignada... - Página 5 R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway CONFIGURACIONES Mediante DIP-switch-SW1 se puede ajustar la polarización del bus relativo al puerto RS485. (*) Para polarizar el bus RS485 ambos selectores del DIP SW1 se deben ajustar en DIP-switch SW1 Para NO polarizar el bus RS485 ambos...
-
Página 6: Especificaciones Técnicas
R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway INSTALACIÓN | RETIRADA PARA MONTAJE EN PARED Montaje en pared Instalación: El dispositivo tiene un orificio para la fijación a la pared. Siga la imagen al lado después de haber preparado el taco y el tornillo de la pared. -
Página 7: Condiciones Ambientales
R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway ESPECIFICACIONES TÉCNICAS CONDICIONES AMBIENTALES -25 °C – +70 °C Temperatura de funcionamiento 30 - 90% sin condensación Humedad Hasta 2000 m s.n.m. Altitud -20 °C – +85 °C Temperatura de almacenamiento Grado de protección IP20 EN61000-6-4 (emisión electromagnética, en entorno... - Página 8 R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway CONEXIONES ELÉCTRICAS Las conexiones eléctricas relacionadas con la alimentación están disponibles en los bornes 8 y 9. La tensión de alimentación debe estar comprendida entre 40Vcc Alimentación (polaridad indiferente), o entre 19 y 28 Los límites superiores no se deben...
-
Página 9: Descripción
R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway ACCESORIOS Código Descripción CE-RJ45-RJ45-R Cable Ethernet RJ45-RJ45 con largo 1,5 m ALIM-MY2 Alimentador 230 V / 12V (optional) CONTACTOS Asistencia técnica support@seneca.it Información del producto: sales@seneca.it Para obtener más información, visite el MANUAL DE USUARIO, que se puede descargar gratis en www.seneca.it/productos/r-key-lite...
