6. Instalace vypouštěcího potrubí
Připojení vypouštěcího potrubí venkovní jednotky (PUD-SWM)
Pokud je vyžadováno vypouštěcí potrubí, použijte vypouštěcí objímku nebo vypouštěcí nádobu (volitelné).
Jednotky řady PUD-SHWM nelze připojit k vypouštěcímu potrubí z důvodu specifikací pro chladné oblasti.
Poznámka:
V chladných oblastech nepoužívejte vypouštěcí objímku ani vypouštěcí vanu.
Mohlo by dojít k zamrznutí odtoku a zablokování ventilátoru.
Vypouštěcí objímka
Vypouštěcí nádoba
7. Vodní potrubí
7.1. Minimální množství vody
Viz instalační příručka vnitřní jednotky.

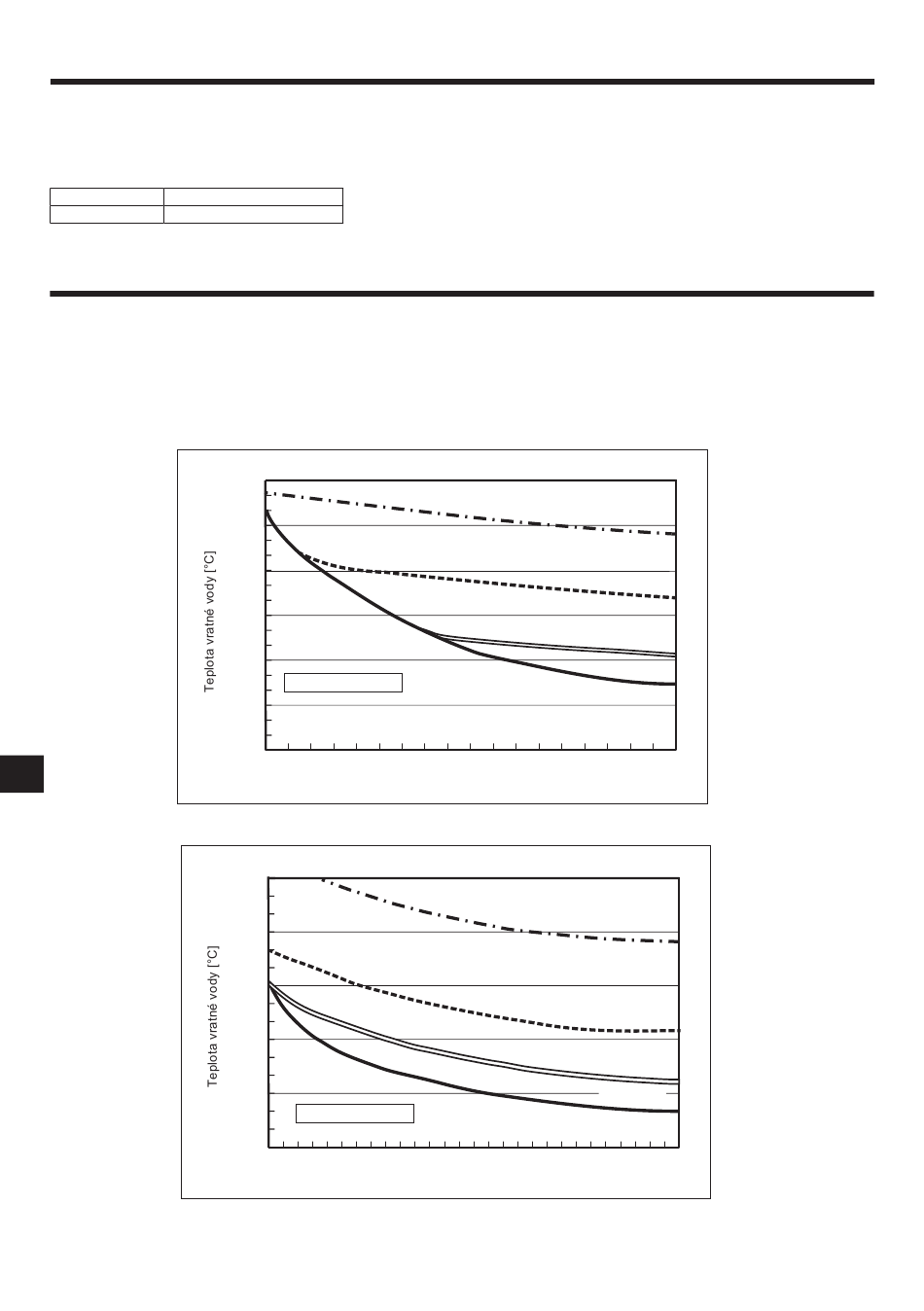

7.2. Dostupný rozsah (průtok vody, teplota vratné vody)
Ve vodním okruhu zajistěte následující průtok vody a teplotní rozsah vratné vody.
Tyto křivky se týkají množství vody.
PUD-SWM60, 80
PUD-SHWM60, 80
cs
PUD-SWM100, 120
PUD-SHWM100, 120, 140
Poznámka:
Během rozmrazování je nutné se vyhnout nedostupnému rozsahu.
Jinak bude venkovní jednotka nedostatečně rozmrazena a/nebo může zamrznout tepelný výměník vnitřní jednotky.
12
PAC-SG61DS-E
PAC-SJ83DP-E
Minimální teplota vratné vody vzhledem k množství vody
23,0
20,0
17,0
14,0
11,0
Nedostupný rozsah
8,0
5,0
8,0 11,0
Minimální teplota vratné vody vzhledem k množství vody
26,0
23,0
20,0
17,0
14,0
Nedostupný rozsah
11,0
12,0 16,0 20,0
14,0 17,0 20,0
Průtok vody [L/min]
24,0 28,0 32,0
Průtok vody [L/min]
Dostupný rozsah
(10L~15L)
(15L~25L)
(25L~40L)
(Přes 40L)
23,0 26,0
Dostupný rozsah
(15L~25L)
(25L~40L)
(40L~60L)
(Přes 60L)
36,0 40,0
