Impresora Dorsal: Cambiar La Cinta Entintada - AgfaPhoto d-lab.2 8060/260 Instrucciones De Manejo

Mantenimiento
8.7.2

Impresora dorsal: cambiar la cinta entintada

Cuando la impresión en el dorso de las copias se vuelve muy débil, hace falta cambiar la
cinta entintada.
Herramienta especial
– Cartucho de cinta entintada, referencia CM+9.8060.LDZF.1
Vale para el d-lab.2
2
3
dlab2074
8-58 2005-05-01 / PN 04092_01
1
4
d-lab.2, d-lab.2plus, netlab.2plus: Manejo

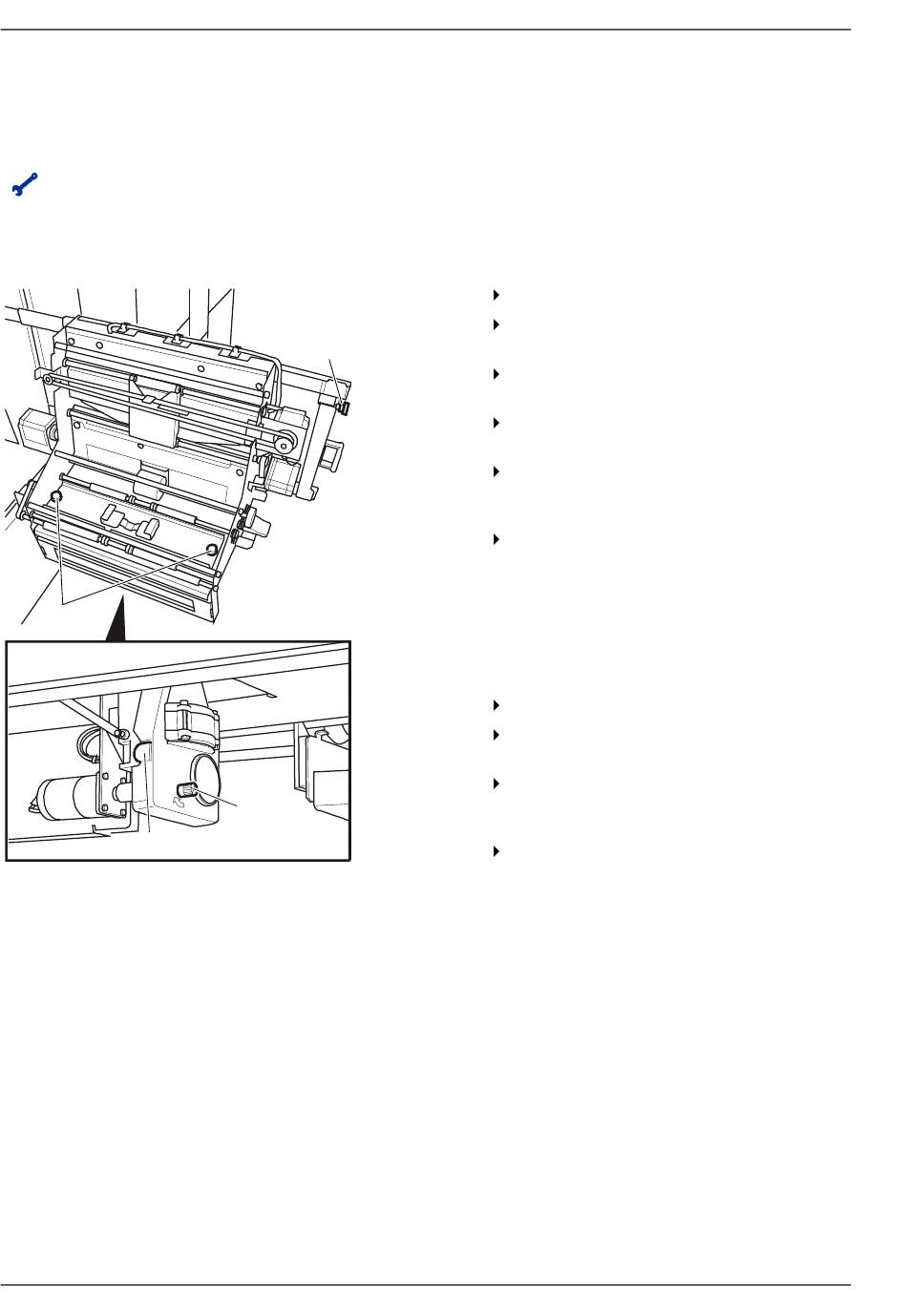

Abrir la puerta frontal de la printer.
Soltar el tornillo de retención (1, rojo) del
distribuidor de bandas (Lane Distributor, LD).
Sacar el distribuidor de bandas sobre sus
guías telescópicas.
Soltar los tornillos moleteados (2) y sacar la
tapa superior de la impresora dorsal.
Sacar el cartucho de cinta entintada para
ello comprimir ligeramente (3) en ambos
lados
Preparar el nuevo cartucho de cinta
entintada:
Si lo hubiera, quitar el plástico de protección
de la cinta entintada y sacar el bloqueador
rojo. La cinta debe estar tensa en el
cartucho, eventualmente tensarla mediante
el botón giratorio (4) (observar el sentido de
la flecha).
Insertar el cartucho de cinta entintada.
Girar el botón giratorio (4) del cartucho hasta
que éste encaje perceptiblemente.
Introducir el distribuidro de bandas (Lane
Distributor, LD) y apretar el tornillo de
retención.
Cerrar la puerta frontal de la printer.
