RANGER

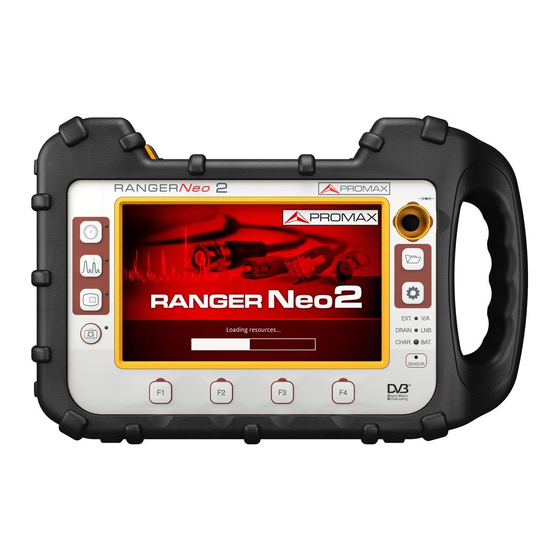

VISTA FRONTAL
1
2
3
5
15
1
Pantalla TFT táctil
2
Tecla de Medidas
3
Tecla de Espectro
4
Tecla de TV
5
Tecla de Captura (pulsar>1s)
/ Referencia (pulsar < 1s)
REFERENCIA DE ICONOS EN PANTALLA
BARRA DE ESTADO
Batería en carga
4h21
Batería descargando, con indicador de tiempo restante
Batería descargando. El nivel amarillo indica la carga
restante
Banda Satélite
18V
Voltaje, señal 22 kHz y nivel de alimentación de LNB
Banda Terrestre
Se encuentra insertada la memoria USB
Fuente de señal WIFI
Instalación actual
Instalación comprimida
Comandos SatCR (SCD/EN50494) activos
Comandos JESS (SCD2/EN50607) activos
El Joystick está en modo multi-función.
Un código de dos letras indica la función:
FR Sintonía por frecuencia
FR
CH Sintonía por canal
CH
SP Cambio de SPAN
SP
MK Mover marcador
MK
EC
EC Cambio de eco/zoom
AP
AP
Cambio de Punto de Acceso
* Opción Óptica. Consulte Anexo del manual de Usuario.
Puede encontrar el manual de usuario en la sección de descargas de:
Neo
2
6
Joystick
7
Tecla de Gestión de Instalaciones
Tecla de Ajustes
8
Indicador de Entrada Vídeo/Audio Externo
9
Indicador de Alimentación de unidades exteriores
10
GUÍA DE REFERENCIA RÁPIDA
Tarea programada
Entrada RF auxiliar 5 GHz*
SELECCIÓN DE LISTA DE SERVICIOS
Televisión digital
Radio digital
CUADROS DE DIÁLOGO
Mensaje de Error
Mensaje de Interrogación
MENÚ DE AJUSTES DE VÍDEO Y AUDIO
Brillo de la retroiluminación del TFT
ON:
OFF:
www.promax.es
6
Trademark of the
DVB - Digital Video
7
Broadcasting Project
8
9
10
11
12
13
Indicador de Batería en Carga
11
Sensor de Luz
12
Reset (pulsar y mantener 5s)
13
14
Teclas de Funciones
15
Indicador de Función Activa
Fuente de señal IPTV
Televisión de Alta Definición
Datos
Servicio codificado
Mensaje de Confirmación
Mensaje de Aviso
Volumen
14
