INDICE PAGINA Introducción Diagrama de montaje Instrucciones de uso Selección del menú y del opciones Interfaz de salida de datos en serie RS-232-C Opción de controlador inhibidor de impresión Especificaciones Localización de arerías...

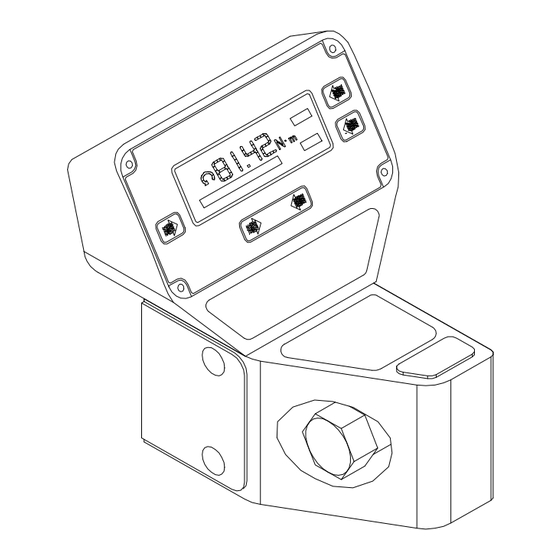

Como extras tienen, soportie, boca de 1” de cuadrado y 36mm de exagono, inhibidor de impresora y fuente de alimentacion de 12 volt para uso en vehiculos. DIAGRAMA DE MONTAJE 43184 38793 25429 43180 PRO-TEST 40 43181 PRO-TEST 400 43189 PRO-TEST 1500ER 38796 29067 3/8”...
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 2 DE 10 EDICION 5 AUGUST 1999 INSTRUCCIONES DE UTILIZACION Monte de forma segura el transductor Pro-Test en el plano de utilización requerido, sobre un banco de trabajo o el soporte de montaje adicional (código de pieza 62198) con los dos pernos de fijación suministrados.
Página 5
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 3 DE 10 EDICION 5 AUGUST 1999 Enchufe la Fuente de Alimentación en la parte posterior de la carcasa del transductor y enchufe después el cable de alimentación de la red a la Fuente de Alimentación. Si el cable no tiene una clavija para conexión a la red, colóquela como sigue: MARRON-FASE AZUL-NEUTRO...
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 4 DE 10 EDICION 5 AUGUST 1999 MENUS DE AJUSTE Y OPCIONES SELEC. UNIDADES IMPRESION MODO> PISTA ZERO Para entrar en el modo ‘AJUSTE’, presione simultáneamente los pulsadores ‘SELECCIÓN DE UNIDADES’ y ‘IMPRIMIR’ soltándolos después, lo que hará que aparezca en la pantalla durante 2 segundos ‘NÚMERO DE LA VERSIÓN DE SOFTWARE’.
Página 7
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 5 DE 10 EDICION 5 AUGUST 1999 MENU PARAMETROS RS-232-C PARIEDAD APAGADO SALIDA BIT DE INFORMMACION 8 BIT DE PARADA 2 CHARACTERS PRINCIPALES ANULADOS ê UNIDADES DE SALIDA SI IGUAL/IMPAR/APAGADO Z E RO Seleccionar el parámetro deseado presionando repetidas veces ‘ê‘ hasta que parpadee. Para cambiar de parámetro apretar el botón de la derecha, este botón cambia su función a medida que seleccione cada parámetro.
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 6 DE 10 EDICION 5 AUGUST 1999 INTERFAZ DE SALIDA DE DATOS SERIE RS-232-C Las salidas tanto de los valores medidos como de las unidades de medida (tal como aparecen en la pantalla) están el formato familiar de datos en serie, para comunicarse con ordenadores, impresoras, etc. Los datos son enviados a la interfaz RS-232-C automáticamente cuando actúa el temporizador de modo reajuste automático de memoria, cuando se presiona el pulsador ‘REAJUSTE DE MEMORIA’...
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 7 DE 10 EDICION 5 AUGUST 1999 PROCESADORES DE DATOS MITUTOYO:- _______________________________________________ El instrumento se puede configurar para que se comunique con las familias de procesadores de datos Mitutoyo DP3DX, DP7, QM1000 y QM5000. Para usar las familias DP3DX, DP7, QM1000 y QM5000, las unidades de medida deben estar inhibidas. Para usar las familias DP3DX y DP7 debe añadirse un carácter ‘+’...
PRO-TEST MANUAL DE INSTRUCCIONES PAGINA 8 DE 10 EDICION 5 AUGUST 1999 ESPECIFICACIONES ESPECIFICACION DE TRANSDUCTORES PRO-TEST:-______________________________________ PRO-TEST 40 PRO-TEST 400 PRO-TEST 1500ER GAMA DE USO 0 a 40 N.m 0 a 400 N.m 0 a 1500 N.m 5% a 100% de escala...
Página 11
TODOS LOS MODOS DE MEMORIA Suprimido desde 0 a aproximadamente 0,5% de la gama de calibración del transductor. UNIDADES DE MEDIDA PRO-TEST 40 N.m, dN.m, cN.m, lbf.ft, lbf.in, ozf.in, kgf.m, kgf.cm. (Seleccionable en menú). PRO-TEST 400 N.m, dN.m, lbf.ft, lbf.in, kgf.m, kgf.cm.
La calibración y la reparación deberán ser efectuadas en Norbar o en un agente Norbar aprobado, donde existen todas las instalaciones para asegurar que el instrumento está funcionado con la máxima precisión.
