6 | Descripción de funciones
Lista de los componentes
1 Tornillo de retención de la placa de circuito im-
preso
2 Cámara RPC, opcional. 5 Mpix.
3 Depósito del componente izquierda, también pa-
ra las stencils Dip & Print (inmersión y impreso)
4 Palanca de sujeción para la cámara de compo-
nentes
5 Botón giratorio rotación de componente. Tam-
bién es la palanca para liberar el mecanismo de
rotación.
6 Cabezal de calentamiento con regulación de altu-
ra accionado por motor
7 Palanca de desacoplamiento para retirar el cabe-
zal de calentamiento
8 Pipeta con regulación de altura accionada por
motor y sensor de contacto.
9 Depósito del componente derecha, también para
las stencils Dip & Print (inmersión y impreso)
10 Soplador para el enfriamiento con apertura de
revisión para la lubricación cada seis meses

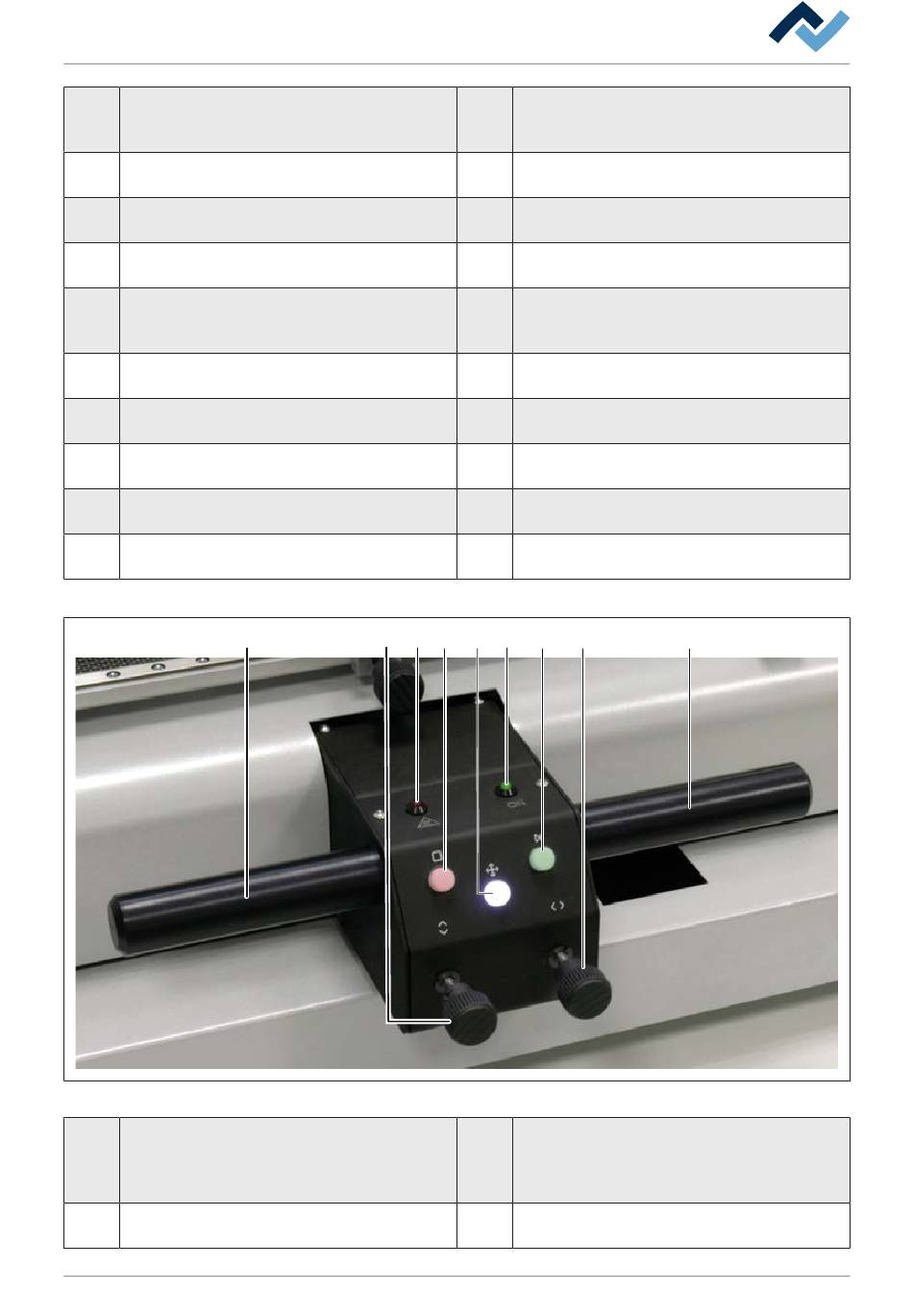

Ilust. 13: Panel de control
1 Empuñadura para mover la mesa en cruz al usar
la tecla de desbloqueo (no. 5).
2 Tornillo de ajuste para el posicionamiento preci-
so de la placa en dirección Y.
Ersa GmbH
1
2
3
3BA00243 Instrucciones de uso HR 550 | Rev. 5
11 Palanca para cambiar entre la vista normal (pa-
lanca fuera) y Zoom / Tele (palanca dentro) del
Visionbox
12 Conectores para la pulsera contra descargas
electroestáticas.
13 Mesa en cruz
14 Calentamiento inferior con 3 áreas de calenta-
miento
15 Soporte de la placa de circuito impreso
16 Palanca para la entrada/salida del Visionbox
17 Vision Box, contiene cámara de componentes y
cámara de placa de circuito impreso
18 Soporte del circuito impreso
19 Ventilador para el enfriamiento después del pro-
ceso de soldadura
20 Conectores para elementos térmicos 1 y 2
4
5
6
7
8
5 Tecla de desbloqueo luminoso en color blanco
para liberar el cierre de la mesa en cruz. Mante-
niendo presionada la tecla, se facilita el posicio-
namiento rápido de la placa de circuito impreso.
6 Cuando la luz es de color verde, la maquina está
encendida.
