Instalación entre 50 metros y un máximo de 100 metros
Para instalar el producto con una distancia de hasta 100 metros, interconecte los pares de cables para aumentar el calibre
del cable. Por ejemplo, haga un cortocircuito en los pares, de acuerdo con la siguiente imagen. Realice la conexión entre los
módulos interno y externo de acuerdo con la siguiente imagen. Compruebe que la polaridad de las conexiones es la correcta:
Atención:
» El uso del cable ideal garantiza el funcionamiento del producto. Para instalar este video portero, se recomienda el uso de
cables homologados de tipo UTP CAT4 o CAT5 utilizados en instalaciones de red.
» La instalación entre el módulo externo y el ultimo módulo interno no debe sobrepasar la distancia máxima de 100 metros
para garantizar la calidad del funcionamiento del producto.
» Cuando se instalan 2 módulos externos, utilice un cable exclusivo para los canales de audio y otro cable exclusivo para
los canales de video, manteniéndolos aislados.
Entre el módulo interno y cámara extra
Utilice un cable con calibre de 1,5 mm² como máximo, preferiblemente un cable UTP. En el extremo de la cámara, utilice
un BALUN para filtrar la línea.
Entre módulo externo y cerraduras
Se recomienda un cable de calibre 1,5 mm² con distancia máxima de instalación de 50 m del módulo externo.
Instalación botón de liberación
Se recomienda la instalación de botón de liberación con un cable de calibre mínimo de 0,5 mm² instalado a una distancia
máxima de 100 m.
Red CA (100–240 V ca)
Instale la red eléctrica utilizando un cable con calibre máximo de 2,5 mm² para el módulo externo y un cable con calibre
máximo de 1,5 mm² para el módulo interno.
Atención:
realice el paso de los cables de instalación n tubos exclusivos para el video portero, evitando que otros dispositivos
generen ruido, lo que perjudicaría la calidad del audio y del video del producto. Utilice cables de red UTP para la instalación.
La correcta instalación del producto evita que la calidad de su funcionamiento se vea perjudicada.
Obs.: la alimentación de los módulos internos y externos es individual.
14

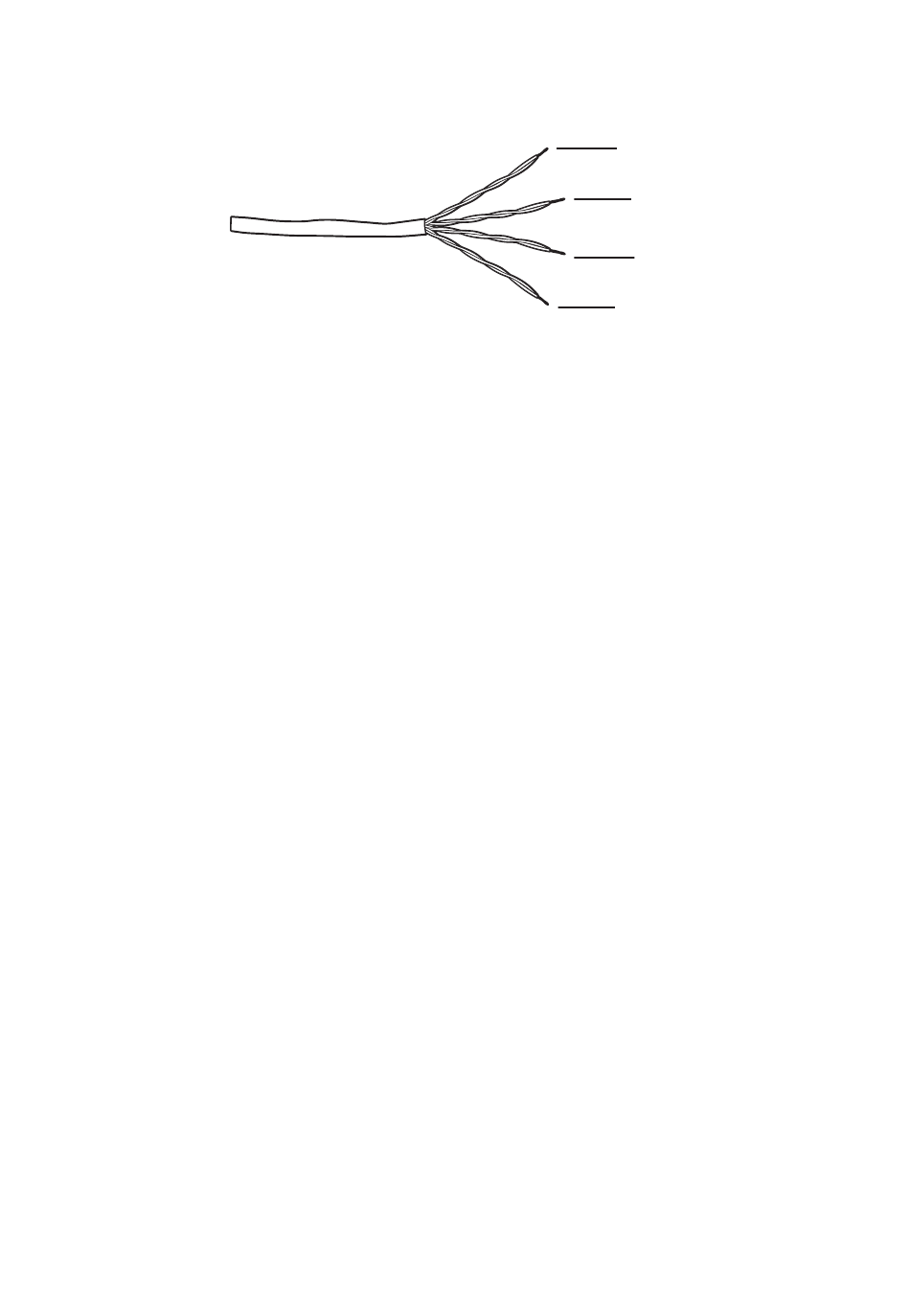

Instalación entre 50 y 100 metros con un cable UTP
Audio +
Audio -
Video +
Video -
