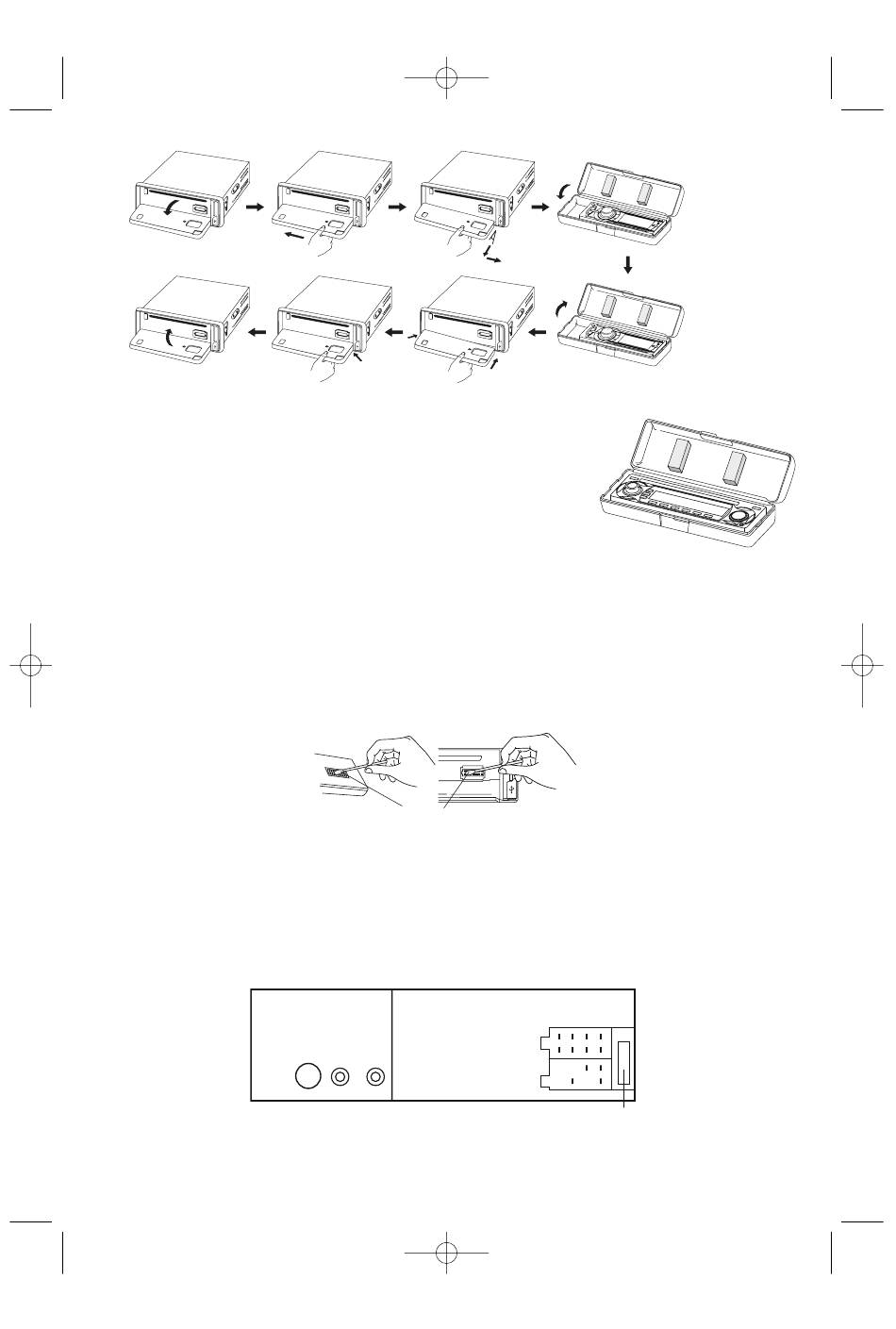

NOTA: Asegúrese de que el panel frontal esté en la posición correcta al
colocarlo en la unidad. No presione el panel frontal con demasiada
fuerza contra la unidad al volver a colocarlo, puede ser colocado
fácilmente, presionando suavemente.
Cuando lleve el panel con usted, guárdelo en el estuche proporcionado
para ese fin.
No ejerza una presión excesiva sobre la pantalla del panel frontal al
colocarlo en la unidad.

LIMPIEZA DEL CONECTOR

La unidad puede no funcionar en forma correcta si los conectores entre la unidad central y el
panel frontal están sucios. Para prevenir que esto suceda, desmonte el panel frontal y limpie
los conectores de vez en cuando, como se muestra en la figura.
Utilice un bastoncillo de algodón para la limpieza de cada contacto, con cuidado para no dañar
los puntos de conexión
CONEXIÓN ELECTRICA
Realice las conexiones eléctricas tal como se muestra a continuación:
Salida de audio RCA (Line Out):
Rojo: Canal derecho de audio.
Blanco: Canal izquierdo de audio.
1
Parte trasera
Unidad principal
del panel frontal
Hisopo
CONECTOR DE
ANTENA
SALIDA DE LINEA
I (BLANCO)
D (ROJO)
5
< 10°
2
CONECTOR ISO
1 3 5 7
B
2 4 6 8
5 7
A
4 8
FUSIBLE 10A
