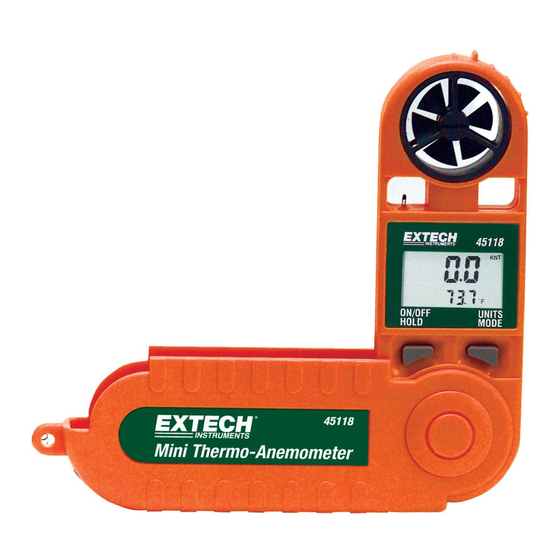

Mini Thermo-Anemometer
•
Air Velocity and Temperature Dual Display
•
Wind-chill Display
•
Data Hold, Average, and Auto OFF features
•
Selectable Air Velocity measurement units
1. INTRODUCTION
Congratulations on your purchase of Extech's 45118 Mini Thermo-Anemometer. This
professional meter, with proper care, will provide years of safe reliable service.
2. SPECIFICATIONS
2.1General Specifications
Display
Measurements
Wind-speed
Sensor
Average Mode
Max Display
Data hold
Sample time
Water-resistant
Min/Max wind-speed
Operating temperature
Operating humidity
Power supply
Battery life
Weight
Dimensions
INSTRUCTION MANUAL
Model 45118
Dual LCD with multifunction indicators
Knots, km/h, MPH, ft/min, m/sec, Beaufort force, windchill,
and temperature (C/F)
Moving 2 second average with 2 second gust detect
Sapphire bearing, non-corrosive vane for air velocity and
precision thermistor for temperature
Choice of 5, 10, or 13 second average readings
Push button highest reading recall
Freeze most recent display
1 reading per second
To 3' (1 meter)
1.1 to 62.5 MPH
o
o
5 to 122
F (-15 to 50
C)
< 80% RH
Lithium battery type CR-2032 or equivalent
400 hours approx.
3 oz. ( 95 g )
Instrument: 5.25 x 2.75 x 0.75" (133 x 70 x 19mm)
Vane: 1" ( 24mm ) diameter
1
English / Español
45118es
Ver. 2.1
05/03

Publicidad

Tabla de contenido
loading

Manuales relacionados para Extech Instruments 45118

Resumen de contenidos para Extech Instruments 45118

  • Página 1 Data Hold, Average, and Auto OFF features • Selectable Air Velocity measurement units 1. INTRODUCTION Congratulations on your purchase of Extech’s 45118 Mini Thermo-Anemometer. This professional meter, with proper care, will provide years of safe reliable service. 2. SPECIFICATIONS 2.1General Specifications...

  • Página 2: Electrical Specifications

    2.2 Electrical Specifications Measurement Range Resolution Accuracy MPH (Miles per hour) 1.1 to 62.5 MPH 0.2 MPH ± (3%rdg +0.4MPH) km/hr (kilometers per hour) 1.8 to 100.6 km/h 0.7 km/h ± (3%rdg +1.4km/h) Knots (nautical miles per hour) 1.0 to 54.3 knots 0.3 knots ±...

  • Página 3: Battery Replacement

    4. OPERATION 4.1 Select the desired units for air velocity and temperature by momentarily pressing the UNITS/MODE key from a powered down condition. The LCD will show temperature units ( C or F) and Air Velocity units. Press the UNITS/MODE key repeatedly until the desired units are displaying.

  • Página 4: Useful Equations And Conversions

    8. WARRANTY EXTECH INSTRUMENTS CORPORATION warrants this instrument to be free of defects in parts and workmanship for one year from date of shipment (a six month limited warranty applies on sensors and cables).
  • Página 5 Units Conversion Table ft/min knots km/h 1 m/s= 196.87 1.944 2.24 1 ft/min= 0.00508 0.00987 0.01829 0.01138 1 knot= 0.5144 101.27 1.8519 1.1523 1 km/h= 0.2778 54.69 0.54 0.6222 1 MPH= 0.4464 87.89 0.8679 1.6071 Beaufort Conversion Table Beaufort Km / Hour Knots Meter/Sec <1...

  • Página 6: Introducción

    • Unidades seleccionables de velocidad del aire 1. INTRODUCCIÓN Felicitaciones por su compra del Mini Termo-Anemómetro de Extech modelo 45118. Este medidor profesional, con el cuidado apropiado, le proporcionará muchos años de servicio confiable y seguro. 2. ESPECIFICACIONES 2.1 Especificaciones Generales...

  • Página 7: Especificaciones Eléctrica

    2.2 Especificaciones eléctrica Medición Escala Resolución Precisión MPH (Millas por hora) 1.1 a 62.5 MPH 0.2 MPH ± (3%rdg + 0.4MPH) km/h (kilómetros por hora) 1.8 a 100.6 km/h 0.7 km/h ± (3%rdg + 1.7km/hr) Knots (millas náuticas por hr.) 1.0 a 54.3 knots 0.3 knots ±...

  • Página 8: Operación

    4. OPERACIÓN 4.1 Seleccione las unidades deseadas para velocidad y temperatura del aire oprimiendo momentáneamente la tecla UNITS/MODE estado la unidad apagada. La pantalla LCD mostrará las unidades de temperatura ( F) y unidades de velocidad del aire. Oprima repetidamente la tecla UNITS/MODE hasta que se muestren las unidades deseadas.

  • Página 9: Reemplazo De La Batería

    Extech recomienda realizar anualmente la calibración. 8. GARANTÍA EXTECH INSTRUMENTS CORPORATION garantiza este instrumento para estar libre de defectos en partes o mano de obra durante un año a partir de la fecha de embarque (se aplica una garantía limitada a seis meses para los cables y sensores). Si fuera necesario regresar el instrumento para servicio durante o después del periodo de garantía, llame al...

  • Página 10: Ecuaciones Y Conversiones Útiles

    ECUACIONES Y CONVERSIONES ÚTILES Ecuaciones de área: Ecuaciones cúbicas: PCM (ft /min) = Velocidad del aire (ft/min) x Área (ft MCM (m /min) = Velocidad del aire (m/seg) x Área (m ) x 60 Tabla de unidades de conversión ft/min knots km/h 1 m/s=...
