Tarjeta de la fuente de alimentación:
Inscripción
L , G , N
+ DC –
AC Fail
NC, C, NO
Bat Fail
NC, C, NO
+ BAT –
Módulo de distribución de energía
PD4UL/PD4ULCB
1P a 4P
1N a 4N

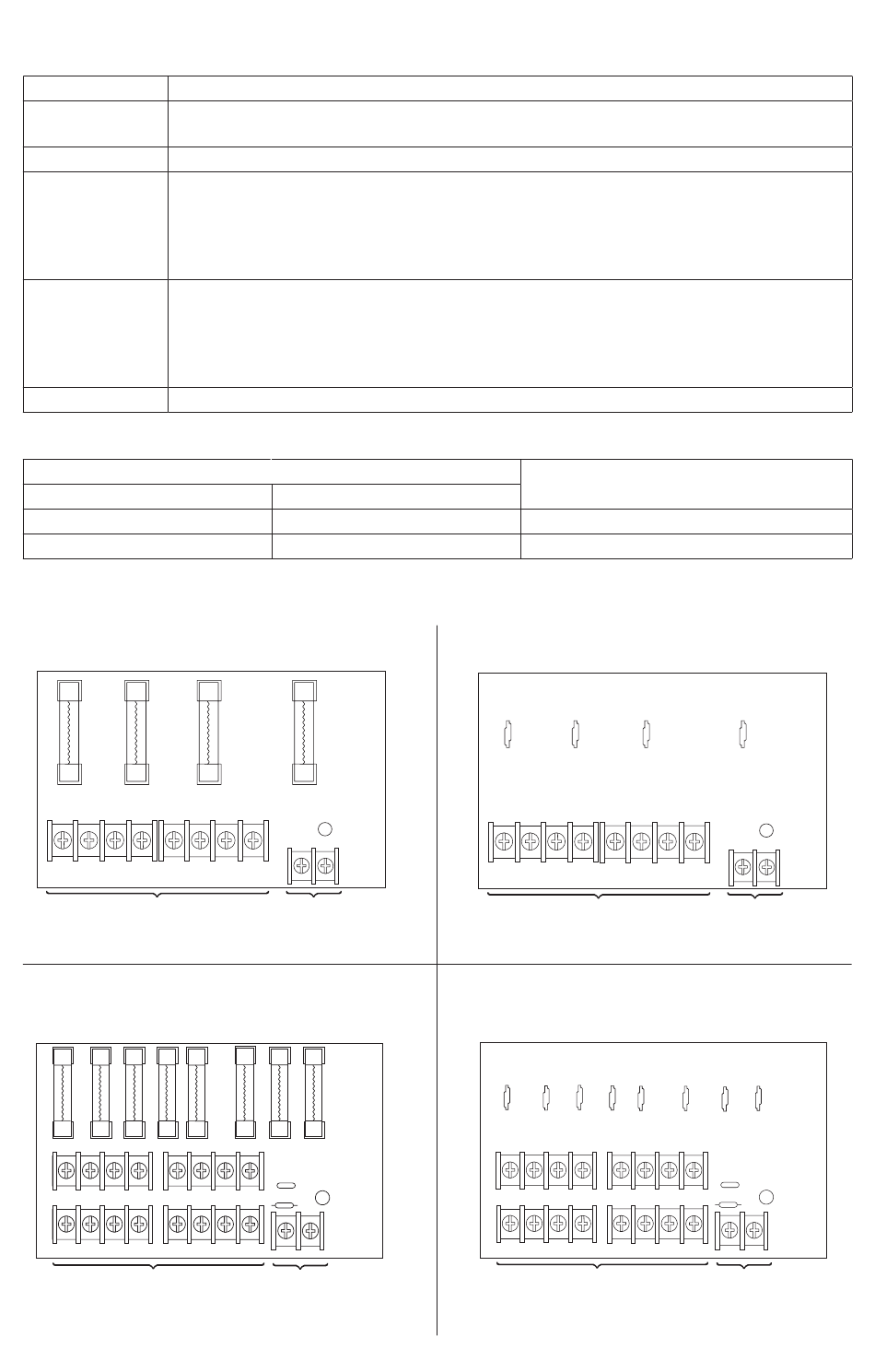

Fig. 2a - PD4UL Tablero de distribución de corriente
Salidas sin restricción de corriente
Reemplace los fusibles con el mismo tipo y clasificación 3.5A, 250V.
F1
F2
1P
1N
2P
2N
3P
Salida de DC a
(
dispositivos Salidas de
corriente 1P-4P, Salidas
comunes 1N-4N
Fig. 3a - PD8UL Tablero de distribución de corriente
Salidas sin restricción de corriente
Reemplace los fusibles con el mismo tipo y clasificación 3.5A, 250V.
1
2
3
4
P
FUSED
POWER
OUTPUTS
N
COMMON POWER OUTPUTS
Salida de DC a
(
dispositivos Salidas de
corriente 1P-8P, Salidas
comunes 1N-8N
AL300ULX Series
Tabla de identificación de terminales:
Función / Descripción
Conecte 115VAC 60Hz. a estos terminales: L a corriente, N a neutro.
No utilice el terminal [G].
12VDC o 24VDC @ 2.5A salida continua de potencia limitada.
Indica pérdida de corriente alterna,ej. conectar al panel de control / panel de alarma. Relé normalmente energizado
cuando hay corriente alterna. Clasificación de contacto 1A @ 28VDC. La condición de falla de AC informará
aproximadamente dentro de un (1) minuto después de la pérdida de AC. Para retrasar el informe durante 6
horas, corte el puente J1 en la tarjeta de la fuente de alimentación (opción de retraso de salida de problemas
de AC). Si se selecciona este modo, la tarjeta de la fuente de alimentación debe reiniciarse quitándole toda la
energía durante 30 segundos.
Indica condición de batería baja, ej conectar al panel de alarma. Relé normalmente energizado
cuando hay corriente continua. Clasificación de contacto 1A @ 28VDC. Las condiciones de batería
baja informarán aproximadamente 21VDC (configuración de salida de 24VDC) o aproximadamente
10,5VDC (configuración de salida de 12VDC). La detección de presencia de batería informará
aproximadamente 1 minuto después de que la batería permanezca sin ser detectada (faltante o
retirada)
Conexiones de la batería de reserva. Corriente de carga máxima 0.7A.
Inscripción
PD8UL/PD8ULCB
1P a 8P
1N a 8N
Módulo de distribución de energía
F3
F4
LED
3N
4P
4N
De la tarjeta de la
)
fuente de alimentación
(Instalado de fábrica)
5
6
7
8
D1
LED
R1
INPUT
De la tarjeta de la
)
fuente de alimentación
(Instalado de fábrica)
Función / Descripción
Salidas de corriente DC positivas.
Salidas de potencia DC negativas.
Fig. 2b - PD4ULCB Tablero de distribución de corriente
Salidas de clase 2 de corriente restringida
F1
F2
1P
1N
2P
2N
3P
POWER OUTPUTS
Salida de DC a
(
dispositivos Salidas de
corriente 1P-4P, Salidas
comunes 1N-4N
Fig. 3b - PD8ULCB Tablero de distribución de corriente
Salidas de clase 2 de corriente restringida
1
2
3
4
P
F U S E D
P O W E R
O U T P U T S
N
C O M M O N
P O W E R
O U T P U T S
Salida de DC a
(
dispositivos Salidas de
corriente 1P-8P, Salidas
comunes 1N-8N
F3
F4
LED
3N
4P
4N
De la tarjeta de la
)
fuente de alimentación
(Instalado de fábrica)
5
6
7
8
D1
LED
R1
INPUT
De la tarjeta de la
)
fuente de alimentación
(Instalado de fábrica)
INPUT
- 5 -
