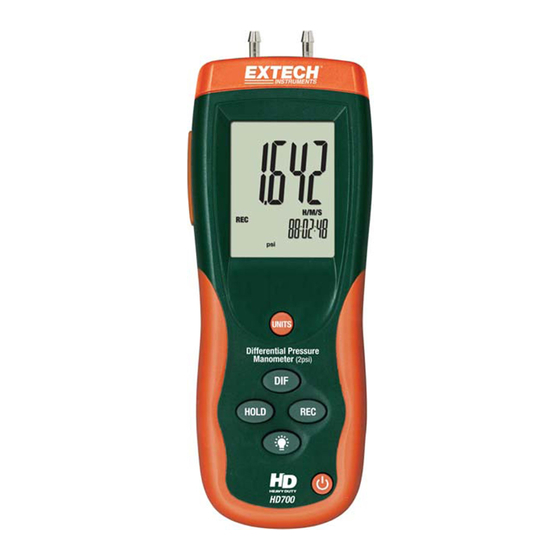

- Página 1 Guía del usuario Servicio Pesado Manómetro para Presión Diferencial Modelo HD700 ...
-
Página 2: Introducción
Agradecemos su compra del manómetro modelo HD700 de Extech. Este dispositivo mide presión directa y diferencial en la escala de ±2.000 psi. El HD700 ofrece once (11) unidades de medición (seleccionadas por el usuario con el botón pulsador del panel frontal) y tiene entrada diferencial con conectores de destrabe rápido. Las funciones avanzadas incluyen: RETENCIÓN DE DATOS, Modo REGISTRO de MIN‐MÁX‐PROM, CERO/OFFSET, APAGADO AUTOMÁTICO y conexión USB ‐ PC. Este instrumento se embarca probado y calibrado y con uso apropiado le proveerá muchos años de servicio confiable. Descripción del medidor Entrada P1 Enchufe adaptador CA Entrada P2 Pantalla LCD – Indica los datos de medición, unidad de medida, cronómetro de tiempo transcurrido y símbolos de función descritos en este manual Enchufe de conexión USB para PC (3.5 mm) – para uso con software para captura de datos Botón UNIT – Presione para seleccionar la unidad de medida Botón DIF – Presione para ver la presión diferencial. También se usa para compensar (OFFSET) las lecturas indicadas. Botón RECORD– Presione para entrar al Modo de registro MIN/MÁX/PROM Botón RETENCIÓN / CERO (hold/zero) – Presione para congelar la lectura indicada. También se usa para calibrar la pantalla a cero (presione y sostenga hasta que la pantalla indique ceros). 10. Botón RETROILUMINACIÓN – Presione para encender la retroiluminación de pantalla. La retroiluminación se apagará automáticamente después de 40 segundos. 11. Botón de encendido (POWER) – Presione para encender o apagar el medidor 12. Compartimiento de la batería (atrás) HD700-EU-SP V1.6 7/13... - Página 3 Pantalla Salida de datos USB activa Modo de presión diferencial Modo de retención de datos Indicador principal Modo de registro Indicadores MÁX/MIN/PROM Indicador de batería débil Unidad de medida de presión Cronómetro de tiempo transcurrido HD700-EU-SP V1.6 7/13...
-
Página 4: Operación Básica
Unidad de medida Presione el botón UNIT para seleccionar la unidad de medida. Este medidor ofrece las siguientes once (11) unidades de medición. Unidad de medida Icono en pantalla Libras por pulgada cuadrada psi Pulgadas de mercurio inHg Mili‐bar mbar Milímetros de mercurio mmHg Kilo‐Pascals kPa Kilogramos por centímetro cuadrado Kgcm Pulgadas de agua O Pies de agua O Centímetros de agua O Bars Bar Onzas por pulgada cuadrada ozin Conexión de accesorios Conecte los tubos en los puertos P1, P2 (o ambos) de entrada. Si usa ambas entradas (modo diferencial), el medidor indica una lectura positiva si la presión de P1 es mayor que la presión de P2 y una lectura negativa si la lectura de P2 es mayor que la lectura de P1. HD700-EU-SP V1.6 7/13... -
Página 5: Función De Ajuste A Cero Y Compensada Offset
Función de ajuste a cero y compensada Offset La unidad debe ser mantenida en la posición vertical al PONER A CERO o al tomar medidas. Para ajustar el medidor a cero: Antes de usar y sin accesorios conectados al medidor, presione y sostenga el botón retención (HOLD) durante 3 segundos o hasta que la pantalla indique ceros. Para compensar (OFFSET) las lecturas del medidor: Presione el botón DIF al tomar una medida. Las lecturas siguientes serán la diferencia entre la medida actual y la medida en pantalla al presionar el botón DIF. Modo de registro MIN‐MAX‐PROM con cronómetro de tiempo transcurrido La función RECORD registra las lecturas máxima (MAX), mínima (MIN) y promedio (PROM) con sello de hora. El cronómetro de tiempo transcurrido se muestra en la esquina inferior derecha de la LCD e informa al usuario la hora en que fue registrada una lectura MAX o MIN. Presione el botón RECORD una vez. En la pantalla aparecerá el indicador REC y el cronómetro de tiempo transcurrido inicia en formato (HH:MM:SS [horas:minutos:segundos]). Presione de nuevo el botón RECORD para ver la lectura más alta (MAX) registrada desde que presionó el botón RECORD. En la pantalla LCD aparecerá el indicador “MAX” junto con la lectura máxima. El cronómetro de tiempo transcurrido indicará la hora del evento MAX. Presione de nuevo la tecla RECORD, en la pantalla aparecerá el indicador MIN junto con el valor mínimo. El cronómetro de tiempo transcurrido indicará la hora del evento MIN. Presione de nuevo el botón RECORD, en la pantalla aparecerá el indicador AVG junto con el valor promedio. El cronómetro de tiempo transcurrido continuará funcionando. Para regresar a operación normal, presione y sostenga el botón RECORD hasta que se apaguen los indicadores REC, MAX, etc., de la pantalla. Tome en cuenta que en modo RECORD, solo están disponibles los botones de encendido y retroiluminación. Interfaz USB para PC El medidor tiene integrado un puerto USB para usar con el paquete optativo de software para captura de datos. El software permite al usuario ver, guardar, exportar e imprimir lecturas del HD700. Consulte la documentación detallada incluida con el software. Indicación de códigos de error Los siguientes códigos se presentan cuando el medidor encuentra un error. ERR 1: La presión de entrada excede el límite especificado ERR 2: Presión de entrada demasiado baja para leer ERR 3: La presión diferencial excede los límites especificados ERR 4: Presión diferencial demasiado baja para leer HD700-EU-SP V1.6 7/13... -
Página 6: Especificaciones Generales
±1.1 %escala total Presión máxima 10 psi Tiempo de respuesta 0.5 s típica Circuito de entrada entradas diferencial (P1 y P2) Puertos de entrada Dos metal de 4.8 mm, arponado para tubo de 1/8" (3.17 mm) ID Retención de datos Congela la lectura indicada Sensor Sensores piezoeléctricos integrados Función Cero / Offset Activación por botón pulsador Tasa de muestreo 0.5 seg. (aprox.) Compatibilidad Aire o gas no corrosivo, no ionizado (no diseñado para uso con líquidos) Apagado automático El medidor se apaga después de aproximadamente 20 minutos para conservar energía (puede ser desactivado) Conexión para PC Interfaz USB serial integrada Condiciones de almacenamiento 0 a 60°C (14 a 140°F); < 80% RH Condiciones de operación 0 a 50°C (32 a 122°F); < 80% RH Batería Batería alcalina de 9V (indicador de batería débil BAT) Vida de la batería 125 horas típicas Dimensiones 210 x 75 x 50 mm (8.2 x 2.9 x 1.9”) Peso 280 g (9.8 oz) HD700-EU-SP V1.6 7/13... -
Página 7: Especificaciones De Escala
± 55.40 Pulgadas H O 0.01 ± 140.6 cm H O 0.1 ± 32.00 oz in 0.01 Advertencia: La entrada de presión de 10 psi o mayor dañará al instrumento. No aplique presión más alta que la presión máxima enlistada en la tabla de HD700-EU-SP V1.6 7/13... -
Página 8: Reemplazo De La Batería
Desecho Cumpla las estipulaciones legales vigentes respecto al desecho del dispositivo al final de su vida útil. Conversiones Factores de conversión útiles De Para Multiplicador in de H O in de Hg 0.07355 in de H O c.m de H O 2.54 mm de Hg In de H O 0.03937 Copyright © 2013 FLIR Systems, Inc. Reservados todos los derechos, incluido el derecho de reproducción total o parcial en cualquier forma Certificado ISO‐9001 www.extech.com HD700-EU-SP V1.6 7/13...
