7
7.1
Comprobar que la
superficie de
atornillado sea plana

Montaje

Montaje
Conexión mecánica
Los valores hacen referencia a toda la superficie de atornillado.
Grosor requerido de la superficie de atornillado
Longitud de los bordes [mm]
< 100
> 100
El módulo se puede montar por delante o lateralmente:

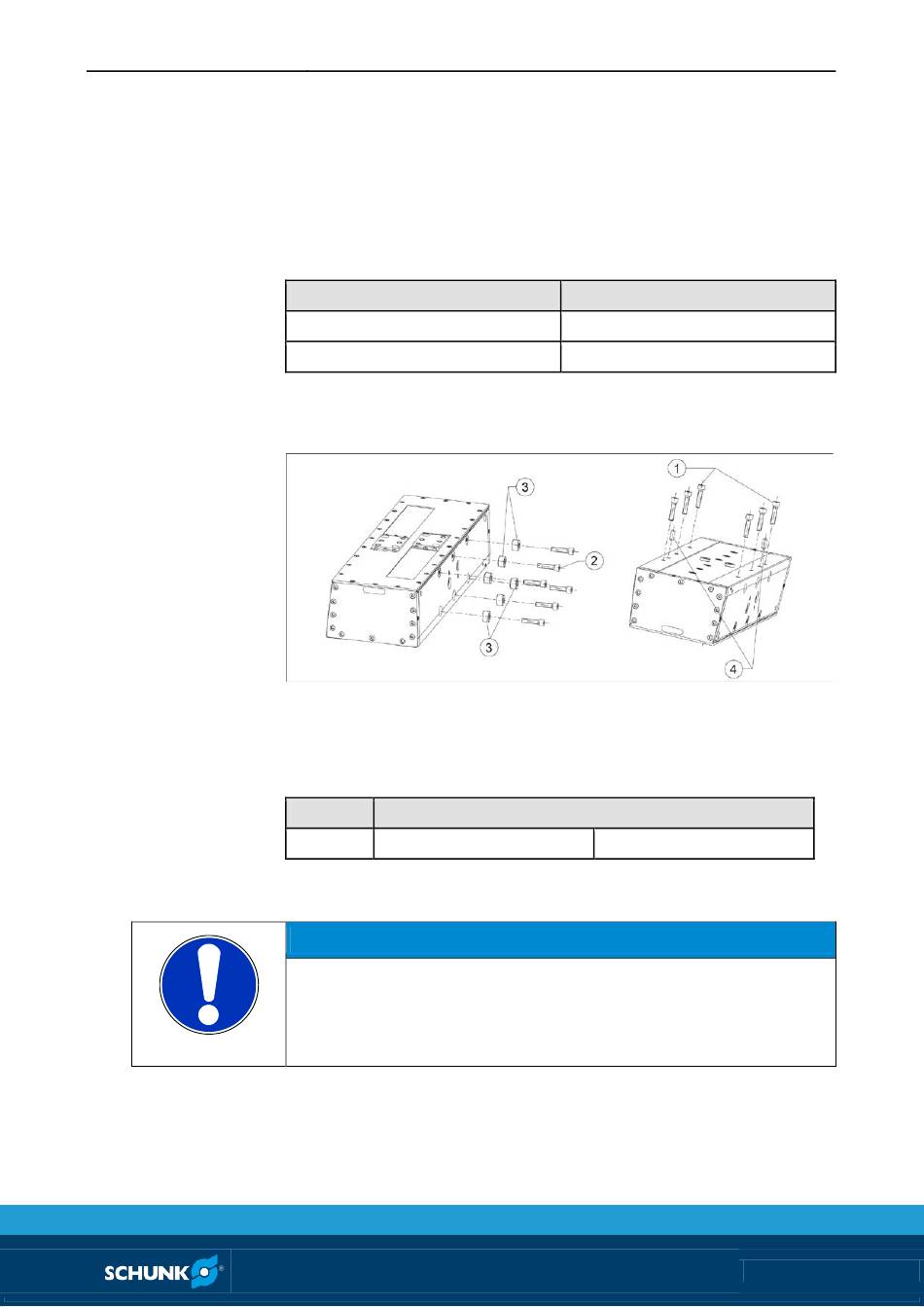

Imagen 1 Las opciones de montaje
Los pasadores de centraje (4) se incluyen en el volumen de
suministro
Dimensiones de elementos de centraje (incluidos en el juego de piezas adicionales)
Pos. Fijación
4 Pasador cilíndrico (2x)
ATENCIÓN
Daños en la pinza si se supera el calado de rosca máximo para
los tornillos de fijación durante el montaje.
Es imprescindible respetar el calado de rosca máximo para sujetar
la pinza al suelo y al lateral.
Irregularidad permitida [mm]
< 0.02
< 0.05
DIN 6325 8.0m6 x 20mm
