1.2. Identificación de los componentes

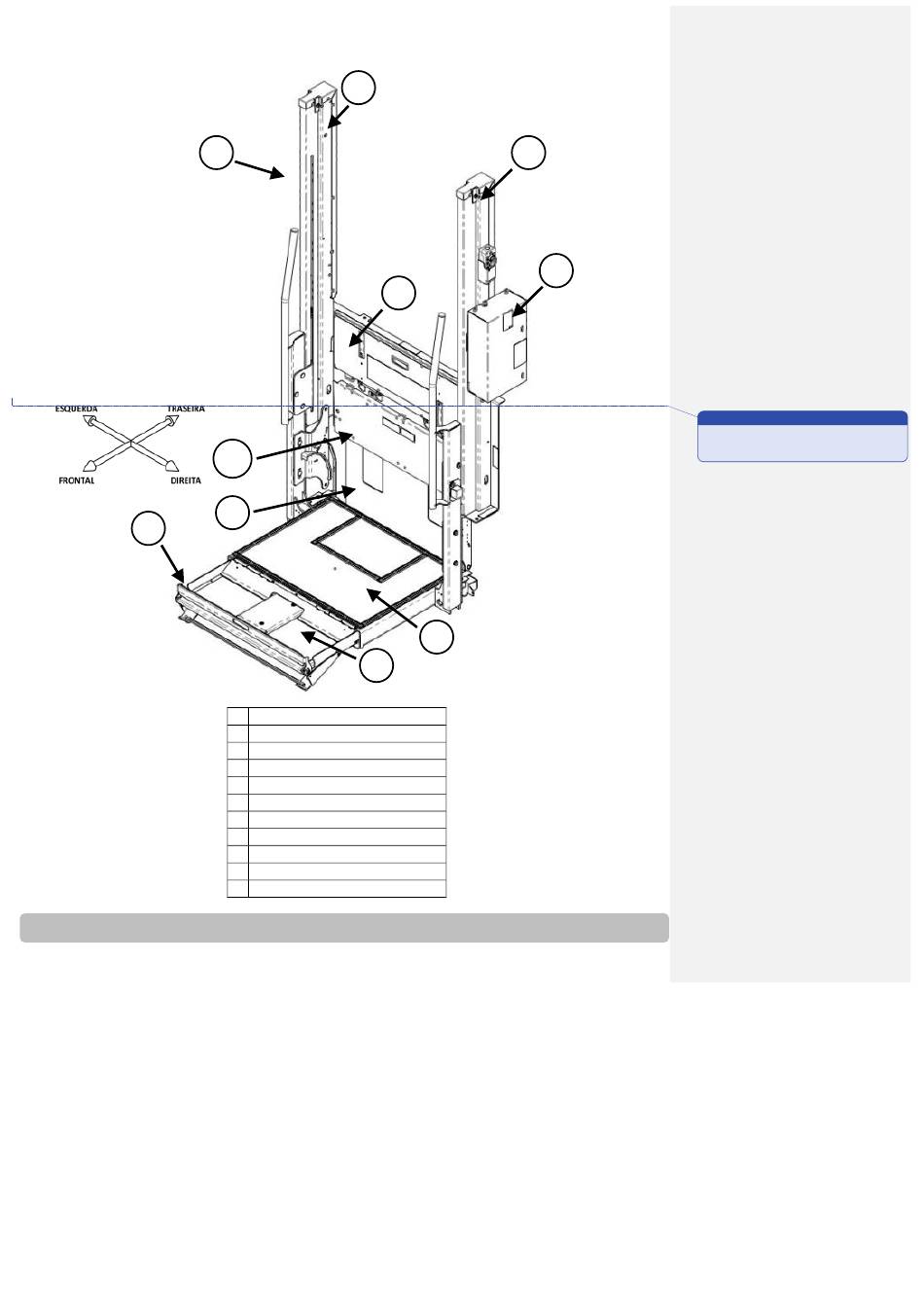

1.2.1 Elevador
8
OBS.: Detalle completo de las piezas se puede ver mejor en el item 4.6.
2
1
10
9
7
N° Descripción
1 Chasis
2 Carena izquierda
Escalón
3
4 Carena derecha
5 Unidad hidráulica
6 Plataforma de elevación
7 Plataforma móvel
8 Rampa/Bloqueo
9 Chapa móvil de seguridad de los pies
10 Chapa fija de seguridad de los pies
4
5
3
6
