5.3.3.2
ETHERNET → PORT ASSINGMENT (ETHERNET → ASIGNACIÓN DE PUERTOS)
Este grupo de parámetros le permite cambiar la configuración de los puertos Ethernet del dispositivo. AirGate 4G admite hasta dos puertos
Ethernet, individualmente configurados.
Este grupo de parámetros tiene el siguiente botón:
Botón
: Le permite cambiar la configuración del puerto seleccionado.
Y presenta los siguientes parámetros:
Port (Puerto): Muestra el nombre del puerto Ethernet: "ETH0" o "ETH1".
•
Interface (Interfaz): Muestra la interfaz configurada para el puerto Ethernet: "LAN0", "LAN1" o "WAN".
•
Cómo se puede ver en la Figura 31, es posible cambiar la configuración del puerto Ethernet seleccionado al hacer clic en el botón
Port (Puerto): Muestra el nombre del puerto Ethernet a configurarse.
•
Interface (Interfaz): Le permite configurar una interfaz para el puerto Ethernet: "LAN0", "LAN1" o "WAN".
•
Ya debe haber una interfaz LAN configurada para que se pueda configurar una interfaz como WAN.
5.3.3.3
ETHERNET → WAN
Este grupo de parámetros le permite cambiar la configuración de la conexión WAN (Wide Area Network), es decir, una red local, designada para
áreas más largas, en oposición a la conexión LAN (Local Area Network).
GENERAL SETTINGS (CONFIGURACIÓN GENERAL)
Connection Type (Tipo de Conexión): Le permite definir el tipo de conexión: "DHCP", "Static IP" (IP Estática) o "PPPoE" (Point-to-Point
•
Protocol over Internet). En este caso, "DHCP", lo que permitirá que el servidor DHCP externo asigne una dirección IP al dispositivo.
ADVANCED SETTINGS (CONFIGURACIÓN AVANZADA)
NAT Enable (Habilitar NAT): Le permite habilitar o deshabilitar NAT (Network Address Translation).
•
MTU: Le permite ingresar el tamaño máximo del paquete a transmitirse. En la mayoría de los casos, se debe dejar el valor por defecto de
•
1024.
Override Primary DNS (Anular DNS Primario): Le permite ingresar la dirección de un servidor DNS primario que sustituirá el DNS que fue
•
automáticamente obtenido.
Override Secondary DNS (Anular DNS Secundario): Le permite ingresar la dirección de un servidor DNS secundario que sustituirá el DNS
•
que fue automáticamente obtenido.
NOVUS AUTOMATION

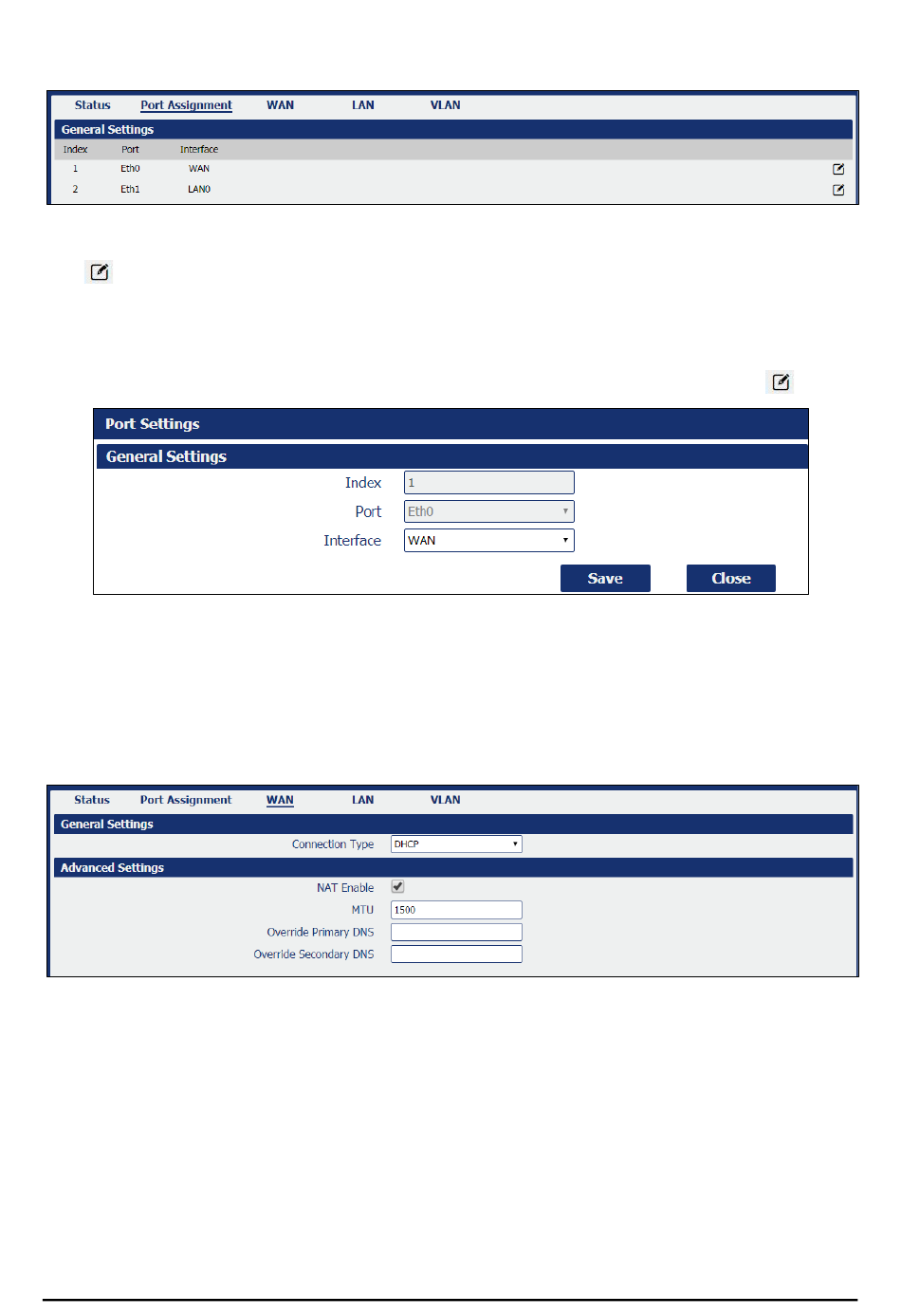

Figura 30 - Asignación de puertos
Figura 31 - Configuración del puerto Ethernet
Figura 32 - Configuración WAN: DHCP
.
