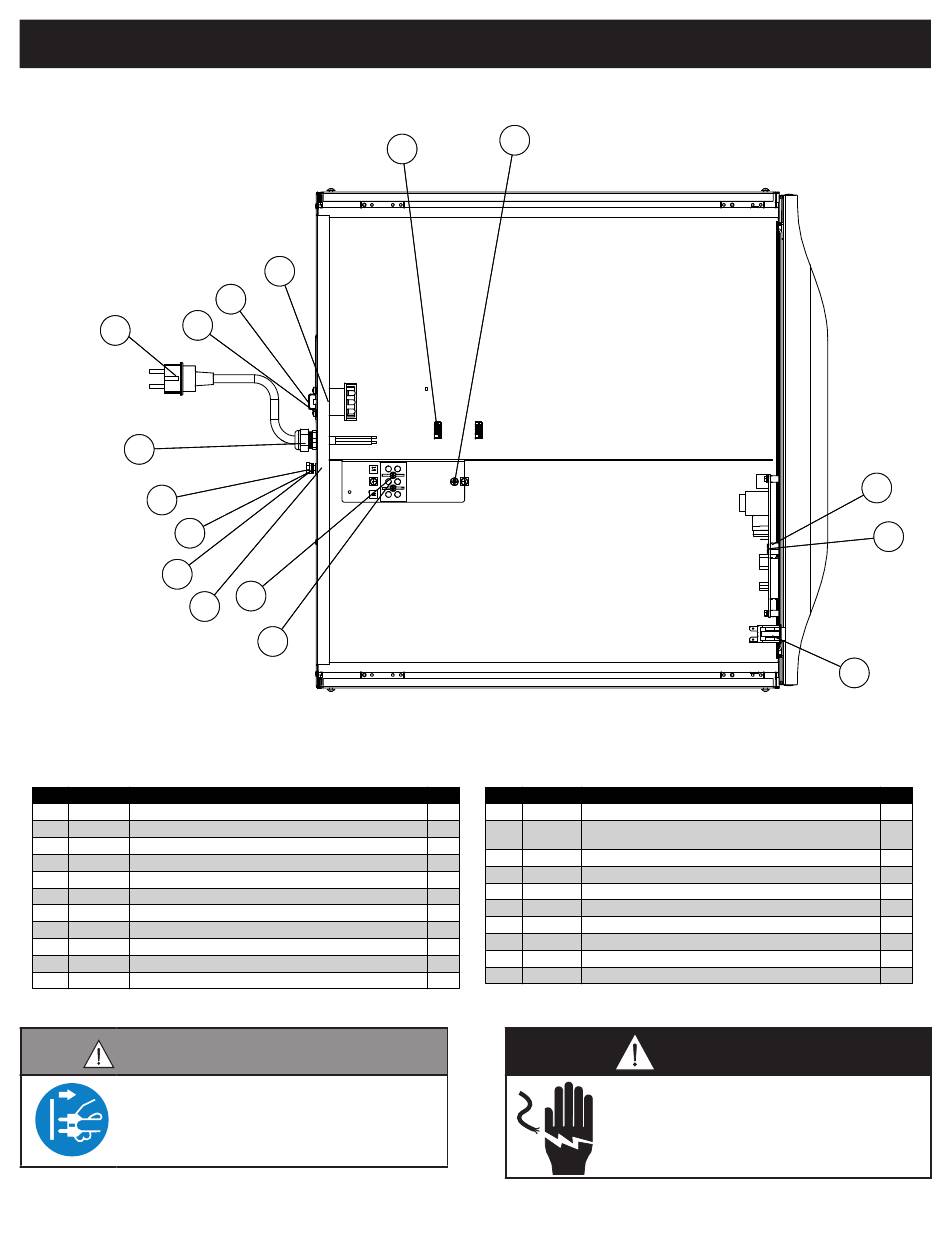

VISTA DE MANTENIMIENTO: ELÉCTRICO
500-D, 500-DN
6 6
16 16
15 15
10 10
14 14
12 12
Los números de piezas y los planos están sujetos a cambio sin previo aviso.
Artículo Pieza Descripción
1 CC-34970 CONTROL DEL CALENTADOR
2 CR-34967 CONDUCTOR DE 2 CONECTORES
3 SW-34769 INTERRUPTOR BASCULANTE DE 125 A 277 V, 20 A
4 SP-29392 SEPARADOR ENCAJABLE DE 7/16"
5 1003936 CUBIERTA DE PROTECCIÓN DE LÍMITE ALTO
6 SC-22271 TORNILLO PHILLIPS, M4-0,7 x 6 mm
7 TT-33476 TERMOSTATO DE LÍMITE ALTO DE 300 °F
8 BK-3019 BLOQUE EN T
9 NU-22770 TUERCA DE CASQUILLO ROSCADA M6
10 SC-22924 TORNILLO DE CABEZA HEXAGONAL M6 X 20, SIN MARCAS
11 SC-2365 TORNILLO DE 6-32 X 1-1/4" DE CABEZA REDONDA
ADVERTENCIA
Para prevenir lesiones graves, la muerte o daños
a la propiedad, siempre desconecte la unidad de
la fuente de energía antes de realizar limpieza o
mantenimiento.
Para modelos anteriores al 1 de agosto de 2018, conmsulte el sitio web de Alto-Shaam (www.alto-shaam.com)
MANTENIMIENTO
7 7
5 5
11 11
9 9
8 8
MN-29743-ES • Mod. 10 (08/18) • Calentadores de Cajón • 27
13 13
2 2
Cant. Artículo Pieza
1 12 WS-22297
2 13 SC-36973
1
14 WS-22302
6
15 BU-3964
1
16 5015002
2
5017194
1
5013670
1
5014997
1
5016998
1
5020353
2
Descripción
ARANDELA PLANA
TORNILLO PHILLIPS MÉTRICO DE CABEZA
TRONCOCÓNICA M5
ARANDELA DE CIERRE DIVIDIDO
CASQUILLO RECTO CON PROTECCIÓN CONTRA TIRONES
CONJUNTO DE CABLES NEMA 5-15P DE 120 V
CONJUNTO DE CABLES NEMA 6-15P DE 208-240 V
CONJUNTO DE CABLES CEE 7/7 DE 230 V
CONJUNTO DE CABLES BS 1363 DE 230 V
CONJUNTO DE CABLES CH2-16P DE 230 V
CONJUNTO DE CABLES AS/NZS 3112 DE 230 V
PELIGRO
Para evitar lesiones graves, la muerte o daños
a la propiedad, siempre bloquee o etiquete
el panel del disyuntor hasta que el trabajo de
mantenimiento se haya completado.
4 4
1 1
3 3
Cant.
2
1
2
1
1
1
1
1
1
1
