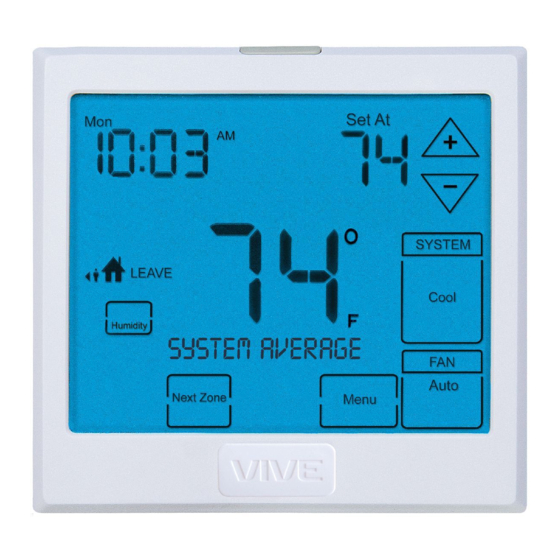

TP-S-955WH
VIVE Comfort
1111 S. Glenstone Ave., Suite 2-100
Springfield, MO 65804
Larga distancia sin costo: 1-800-776-1635
Web: www.vivecomfort.com
Horas de trabajo: De lunes a viernes, de 9 am a 6 pm, hora del este
Guía de aplicaciones del termostato
Descripción
Calefacción de gas o aceite
Horno eléctrico
Bomba de calor (sin calor auxiliar o de emergencia)
Bomba de calor (con calor auxiliar o de emergencia)
Sistemas de múltiples etapas
Sistemas solamente de calefacción
Sistemas solamente de enfriar
Sistemas de combustible dual
Millivoltio
Humedad
Índice
Patentes y Marcas comerciales en trámite.
Copyright © 2013. Todos los derechos reservados.
MANUAL DE INSTALACIÓN
Tipo de alimentación
Alimentación con batería*
Sí
Cableado físico (cable común)
Si
Sí
Cableado físico (cable común) con batería de
SÍ
respaldo
SÍ
Si
* Si se utilizan sensores remotos, el termostato
Si
debe conectarse directamente.
Si
No
Si
Este producto deberá ser instalado por
un técnico capacitado y experimentado.
Página
Lea cuidadosamente estas instrucciones. Si
2
no sigue estas instrucciones podría dañar este
3-5
producto o provocar una situación peligrosa.
7
8-9
10
11-12
13-18
19
20-23
24
Manuals available in English,
Spanish and French online at www.
pro1technologies.com
Manuels disponibles en anglais,
espagnol et français, en ligne sur www.
pro1technologies.com
Los manuales en inglés, español y
francés están disponibles en la página
web www.pro1technologies.com.
Rev. 1340
1
Publicidad
Tabla de contenido
Manuales relacionados para Vive Comfort TP-S-955WH
Resumen de contenidos para Vive Comfort TP-S-955WH
-
Página 1: Tabla De Contenido
MANUAL DE INSTALACIÓN TP-S-955WH VIVE Comfort 1111 S. Glenstone Ave., Suite 2-100 Springfield, MO 65804 Larga distancia sin costo: 1-800-776-1635 Web: www.vivecomfort.com Horas de trabajo: De lunes a viernes, de 9 am a 6 pm, hora del este Guía de aplicaciones del termostato Tipo de alimentación... -
Página 2: Conozca Su Termostato
GUÍA RÁPIDA DEL TERMOSTATO Conozca su termostato Importante: El indicador de la carga de pila baja se muestra cuando la carga de la pila AA esté baja. Si el usuario no reemplaza la pila dentro de los siguientes 21 días, la pantalla del termostato solo mostrará... -
Página 3: Ubicaciones En La Pared
CONSEJOS DE INSTALACIÓN Ubicaciones en la pared El termostato debe ser instalado a aproximadamente 1.20 a 1.50 metros (4 a 5 pies) de altura. Seleccione un área con temperatura media y una buena circulación de aire. SÍ No instale el termostato en los siguientes lugares: •... -
Página 4: Módulo Base - Instalación En El Ático
CONSEJOS DE INSTALACIÓN Módulo base - Instalación en el ático INSTALACIÓN EN EL SÓTANO EN LA PÁGINA SIGUIENTE Para llevar a cabo una instalación en el ático, en lugar de colocar el módulo base en el ático, ubique el clóset más cercano a la unidad de aire acondicionado. Luego, monte el módulo base en la parte alta de la pared dentro del clóset, o en el techo del clóset. -
Página 5: Módulo Base - Instalación En El Sótano
CONSEJOS DE INSTALACIÓN Módulo base - Instalación en el sótano Rango inalámbrico El rango entre el S-955WH y el módulo base es de hasta 100 pies sin obstrucciones y de hasta 50 pies en una construcción residencial estándar. Para extender el rango trate de colocar la unidad básica a más altura si se encuentra en un sótano, o más lejos de objetos metálicos grandes. -
Página 6: Consejos Para Comunicación Inalámbrica
CONSEJOS PARA LA COMUNICACIÓN INALÁMBRICA CONTROL REMOTO MÓDULO BASE TERMOSTATO MAESTRO REVISE INALÁMBRICO REVISE CONEXIÓN DE LA SEÑAL CONEXIÓN DE LA SEÑAL CONEXIÓN DE LA SEÑAL Siga estos pasos para una configuración simple de la comunicación inalámbrica. Ubique todos los componentes en un área cercana al equipo. -
Página 7: Restablecer La Comunicación
RESTABLECER LA COMUNICACIÓN Establecer comunicación entre el Termostato Maestro S-955WH y el Módulo Base El termostato y el módulo base vienen enlazados de fábrica cuando se sacan de la caja Sin embargo, Paso 1. si se pierde la comunicación, siga este proceso Indicador LED del Dos Pasos sencillo de... -
Página 8: Instalación De La Sub-Base
INSTALACIÓN DE LA SUB-BASE DEL TERMOSTATO MAESTRO Aviso sobre el mercurio: Precaución: Peligro eléctrico Ninguno de nuestros productos contiene mercurio. Sin embargo, Si no se desconecta la si el producto que va a reemplazar alimentación antes de instalar contiene mercurio, deséchelo este producto puede causar una debidamente. - Página 9 INSTALACIÓN DE LA SUB-BASE DEL MÓDULO BASE Nota: Nota sobre el cableado: Para conectar el módulo base al termostato Cablee la sub-base del módulo base en la maestro, remítase las instrucciones en la misma forma en que cablearía la sub-base de página 9 de este manual.
-
Página 10: Montaje Del Termostato Y Colocación De Las Baterías
MONTAJE DEL TERMOSTATO Y COLOCACIÓN DE LAS BATERÍAS Monte el termostato y el módulo base Alinee las 4 lengüetas de la sub-base con las ranuras correspondientes en la parte posterior del termostato o del módulo base. Luego empuje suavemente hasta que el termostato o el módulo base queden en su sitio. Nota: Para asegurar un ajuste sólido entre el termostato era sub-base:... -
Página 11: Designaciones De Terminales En El Módulo Base
CABLEADO Cableado Advertencia: Todos los componentes del sistema de Si va a reemplazar un termostato, anote las control y la instalación del termostato conexiones de las terminales en el termostato que está reemplazando. En algunos casos, las deben ajustarse a los circuitos Clase II conexiones de los cables no están codificadas del Código NEC. -
Página 12: Sistema Típico 2H/2C: 1 Transformador
CABLEADO Fuente de alimentación Puente instalado en fábrica. Quítelo sólo cuando instale sistemas de 2 transformadores Utilice las terminales O o B para la válvula de relevo Si el relevador DEHUM requiere una entrada energizada normalmente, ajuste el relevador de deshumidificación a NC en la Configuración del Técnico. -
Página 13: Menú De Configuración Del Técnico
MENÚ DE CONFIGURACIÓN DEL TÉCNICO Menú de configuración del técnico Este termostato tiene un menú de configuración para el Configure las opciones de instalación que desee técnico que facilita la configuración al instalador. Para utilizando la tabla que se muestra a continuación. configurar el termostato para su aplicación en particular: Presione el botón MENU Utilice las teclas... -
Página 14: Consejo Para El Ajuste De La Variación
MENÚ DE CONFIGURACIÓN DEL TÉCNICO Pasos de tech setup (Continúan de la página anterior) Límite del punto Límite del punto Reloj de 12 o 24 Recuperación Periodos de Opciones del establecido de la establecido de la ºF o ºC horas matutina tiempo temperatura de... - Página 15 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Pasos de tech setup (Continúan de la página anterior) Número de Gas auxiliar Demora del Sonido de la Bomba de Interruptor del Operación del Luz de la pantalla para bomba de ventilador de aire teléfono del alarma calefacción sistema...
- Página 16 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Pasos de tech setup (Continúan de la página anterior) Requiere ROS-250W Sensor de Punto de balance Punto de balance Encontrar el Sensor para Protección de Etapas de Sensor remoto temperatura (Gas Auxiliar (Gas Auxiliar exteriores sensor congelación calefacción...
- Página 17 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Pasos de tech setup (Continúan de la página anterior) Requiere RIS-250W Tiempo de funcionamiento Deshumedecer Humedecer Calibración de humedecer Deshumedecer con AC de balance Esta característica añade humedad Esta característica remueve El tiempo de funcionamiento del Esta función permite al instalador Esta característica fuerza al A/ punto de balance permite que se...
- Página 18 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Pasos de tech setup (Continúan de la página anterior) Punto Límite de sobre- Relevador del Demoras de establecido de Terminal HUM Terminal DHM enfriamiento deshumidificador etapas satisfacción Opciones para la forma Esta característica La cantidad de sobre- Opciones para la forma Puede configurar la Terminal Esta característica...
-
Página 19: Configuración De La Humedad
CONFIGURACIÓN DE LA HUMEDAD Siga los pasos a continuación para cambiar su punto establecido de humedad objetivo. Presione la tecla HUMIDITY Utilice la tecla o la tecla TECLAS DEL PUNTO para seleccionar el punto ESTABLECIDO DE LA determinado de humedad objetivo. HUMEDAD OBJETIVO Oprima DONE (TERMINADO) cuando haya terminado... -
Página 20: Fijar Hora
PROGRAMACIÓN DEL TERMOSTATO Fijar Hora Siga los pasos a continuación para ajustar el día de la semana y la hora actual: Presione MENU Presione SET TIME (CONFIGURAR HORA) El día de la semana empezará a parpadear. Utilice las teclas para seleccionar el día actual de la semana. - Página 21 PROGRAMACIÓN DEL TERMOSTATO Programa de fábrica por defecto para 2 periodos de tiempo Temperatura del punto Temperatura del punto Eventos Día de la semana Hora establecido (calor) establecido (frío) Ocupado 8 a.m. 70° F (21° C) 73° F (23° C) Día de la Desocupado 6 p.m.
-
Página 22: Configure El Horario Del Programa 5+1
PROGRAMACIÓN DEL TERMOSTATO Configure el horario del programa 5+1+1 Para personalizar el horario del programa 5+1+1, siga estos pasos: Día de la semana: Seleccione HEAT o COOL utilizando la tecla system. Nota: Debe programar el calor y frío cada uno por separado. Presione MENU Presione SET SCHED (FIJAR HORARIO). -
Página 23: Martes, Miércoles, Jueves, Viernes, Sábado, Domingo
PROGRAMACIÓN DEL TERMOSTATO Configure el horario del programa de 7 días Para personalizar el horario del programa de 7 días, siga estos pasos: Lunes Seleccione HEAT o COOL utilizando la tecla del sistema . Debe programar el calor y frío cada uno por separado. -
Página 24: Especificaciones
ESPECIFICACIONES Especificaciones Rango de visualización de temperatura ......5ºC a 35ºC (41ºF a 95ºF) Rango de control de temperatura ......... 7ºC a 32ºC (44ºF a 90ºF) Capacidad de carga ..............1 amperio por terminal, 1.5 amperios máximo todas las terminales combinadas Precisión de visualización ............
