Instalación

3.1 Bus Interno

Un bus interno de alta velocidad proporciona el mismo rendimiento de alta velocidad del módulo
que el dispositivo básico. Permite leer los valores de entrada y escribir los valores de salida del
módulo dentro de un mismo ciclo del programa.
Los módulos PRM están conectados a PR200 en serie. Se pueden conectar un máximo de dos
módulos. Para implementar el bus interno, conecte el PRM al PR200, utilizando el cable plano de
4,5 cm suministrado.
El PRM tiene dos conectores EXT ubicados debajo de las cubiertas derecha e izquierda en la
parte frontal del dispositivo. El conector debajo de la cubierta izquierda se utiliza para conectar el
primer PRM al PR200 o el segundo PRM al primer de ellos. El conector debajo de la cubierta
derecha se usa para conectar PR200 al primer PRM o el PRM al 2do.

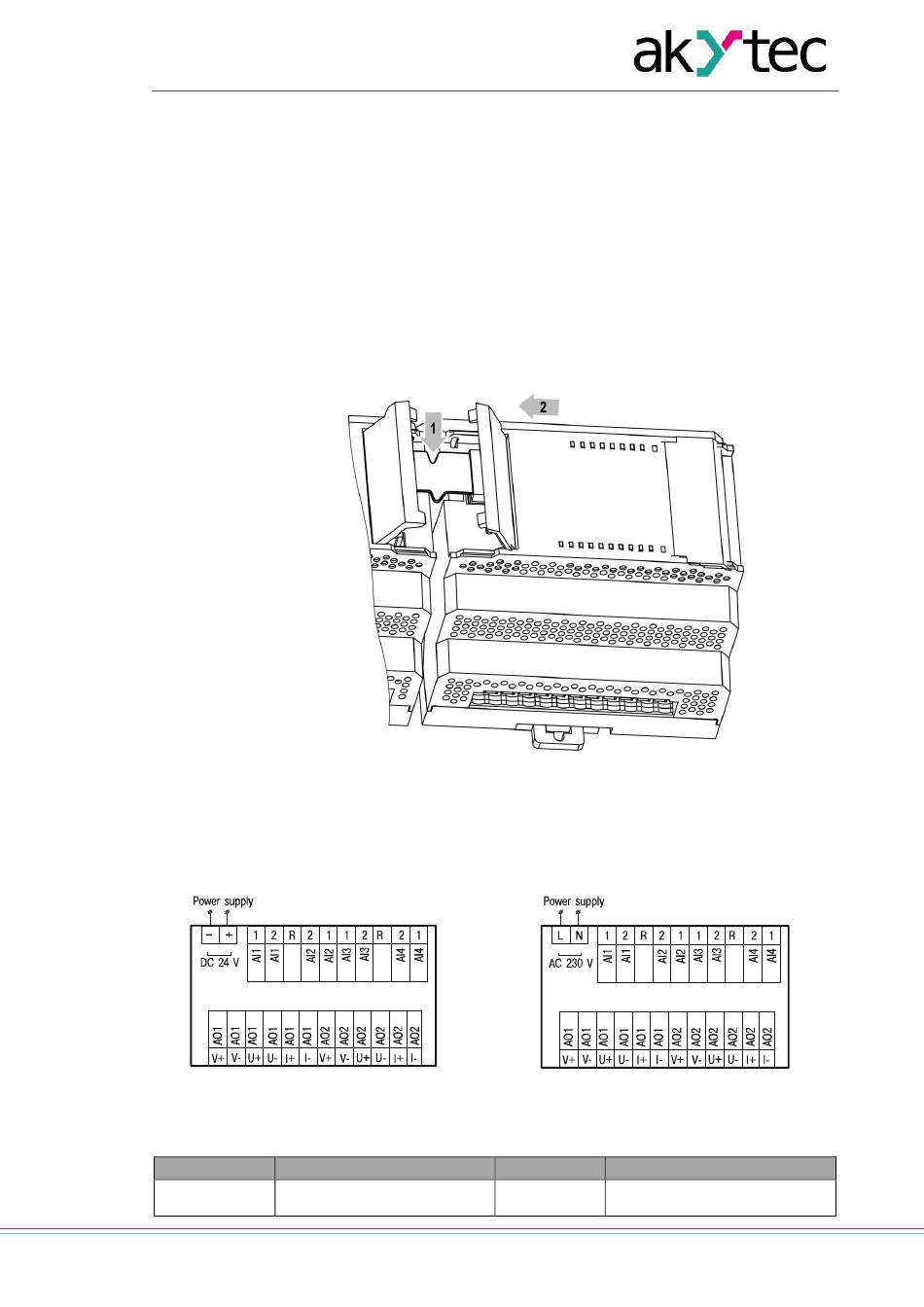

Cuando está conectado, el cable plano debe colocarse en un hueco especial debajo de la cubierta
para permitir que el PRM sea empujado cerca del PR200 (Fig. 3.2).
3.2 Conexión
Para el diseño del bloque de terminales, ver Fig. 3.3, 3.4.
Para la asignación de terminales, ver Tab. 3.1.
Fig. 3.3 PRM-24.3 Diseño de bloque de
Cuadro 3.1 Asignación del Terminal
Marca
DC 24 V / -
or AC 230 V
