Pinout y conector GPIO

Entrada/salida de uso general (GPIO)
Intercambio:
Cuando se cierra el pin de intercambio a GND se intercambia la posición y el tamaño de las imágenes
Principal y Secundaria. Consulte la página 8 para obtener más información.
Tamaño de PIP:
El tamaño de la imagen Secundaria aumenta cada vez que Tamaño de PIP se conecta a GND. Consulte la
página 8 para obtener más información.

Indicador de registro:

El indicador de registro se muestra cuando hay un cierre de contacto con GND; el indicador desaparece
cuando el contacto se abre. El indicador de registro se muestra en la esquina superior izquierda del
monitor.
Conector adaptador:
RJH de 4 pines
Conector de teléfono

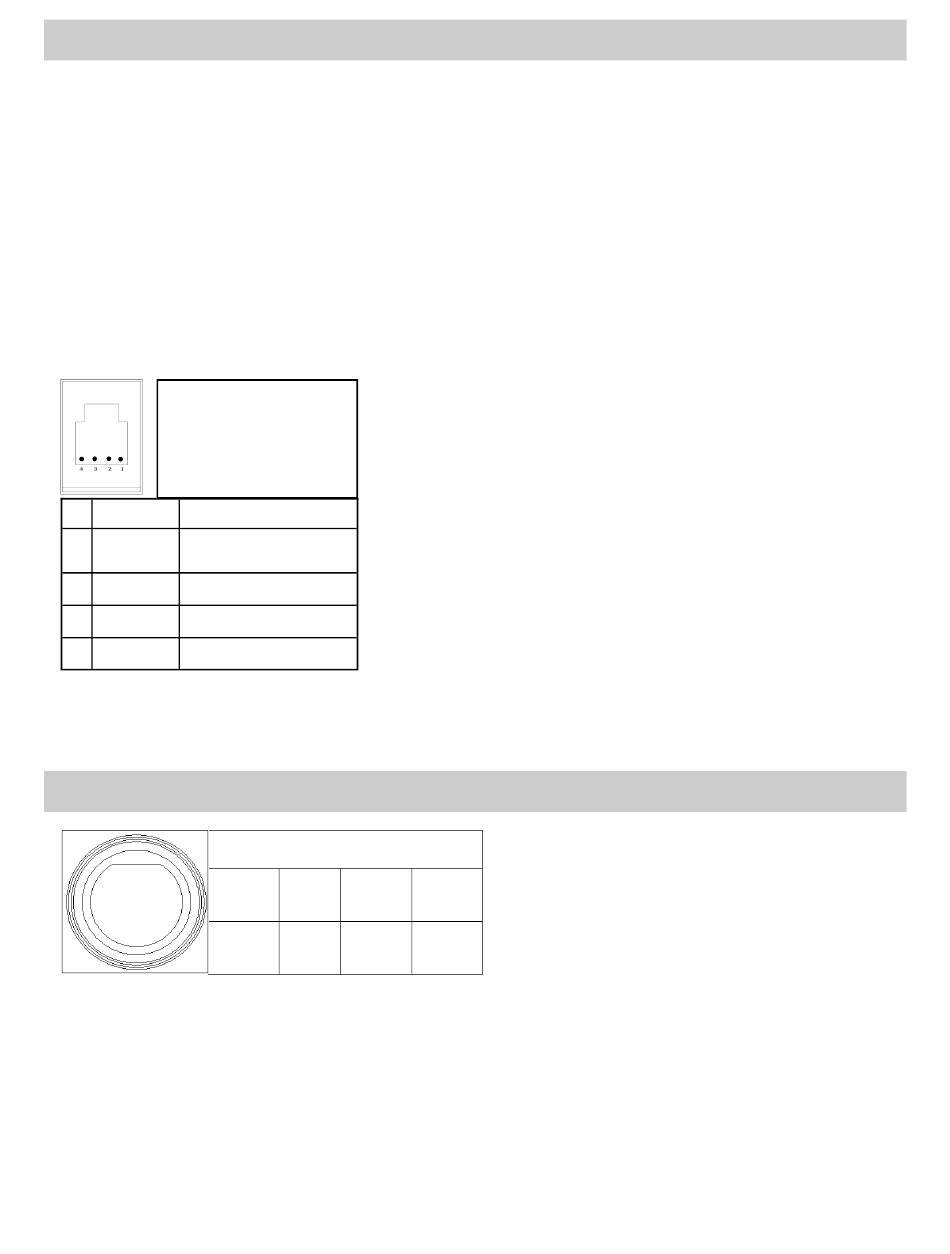

Pin Nombre Descripción
Intercambio de entradas
1 Intercambio
P y S
2 P.S. Tamaño de PIP
3 R.I. Indicador de registro
4 GND Masa común
Pinout y conectores de potencia

 
19
GPIO
Conector de 24 voltios
Pin 1 2
+ 24 GND
VDC
3
Blindaje
