Remberg DIS48-DUO-230 Manual De Instalación página 8

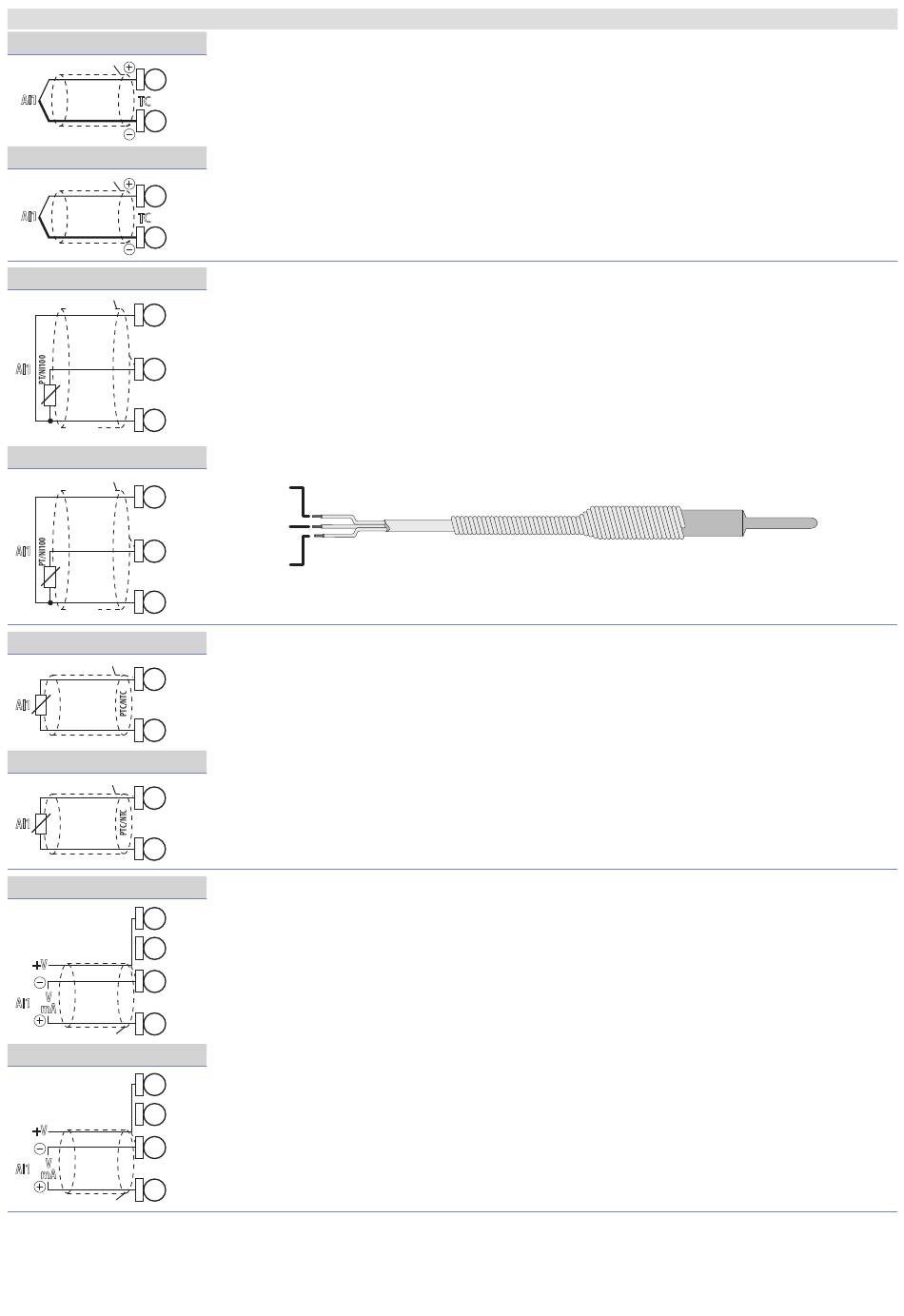

Entrada analógica AI1
5.1.b
XXXX
Shield/Schermo
19
AI1
TC
18
XXXX-DUO-xx
Shield/Schermo
28
AI1
TC
27
XXXX
Pantalla
Rojo
19
Blanco
18
AI1
17
Rojo
XXXX-DUO-xx
Shield/Schermo
Rosso
28
Red
Bianco
27
AI1
White
Rosso
26
Red
XXXX
Pantalla
17
AI1
18
XXXX-DUO-xx
Shield/Schermo
26
AI1
27
XXXX
16
+V
18
AI1 V mA
19
Pantalla
XXXX-DUO-xx
25
+V
27
AI1 V mA
28
Shield/Schermo
8
Para termopares K, S, R, J, T, E, N, B.
• Respetar la polaridad.
• Para eventual prolongación utilizar cable compensado y bornas compatibles
con el termopar utilizado (compensados)
• Cuando se usa el cable apantallado, debe estar conectada a tierra a una sola
extremidad.
Para termoresistencias PT100, NI100.
• Para la conexión a tres hilos usar cable de la misma sección.
• Para la conexión a dos hilos realizar cortocircuito en los bornes 17 e 19 (versión
-12x) o 26 y 28.
• Cuando se usa el cable apantallado, debe estar conectada a tierra a una sola
extremidad.
ROJO
BLANCO
ROJO
Para termoresistencias NTC, PTC, PT500, PT1000 y potenciómetros
lineares.
• Cuando si usa el cable apantallado, debe estar conectada a tierra a una sola
extremidad.
Para siñales normalizadas en corriente y tensión
• Respetar la polaridad.
• Cuando si usa el cable apantallado, debe estar conectada a tierra a una sola
extremidad.
