SELECCIÓN DE LAS SALIDAS
Para cada una de las salidas de los 4 conectores SUBD se puede seleccionar el contacto de
salida normalmente cerrado o normalmente abierto. Para ello es necesario colocar los
jumper junto a los relés en la posición adecuada:
§
Jumper junto C: Normalmente cerrado.
§
Jumper junto A: Normalmente abierto.
El número de cada relé corresponde con el mismo número de entrada. En los placa
correspondiente a las salidas 1 a 14 existen tres jumper por relé. De este manera podemos
seleccionar independientemente el tipo de salida para cada uno de los operadores.

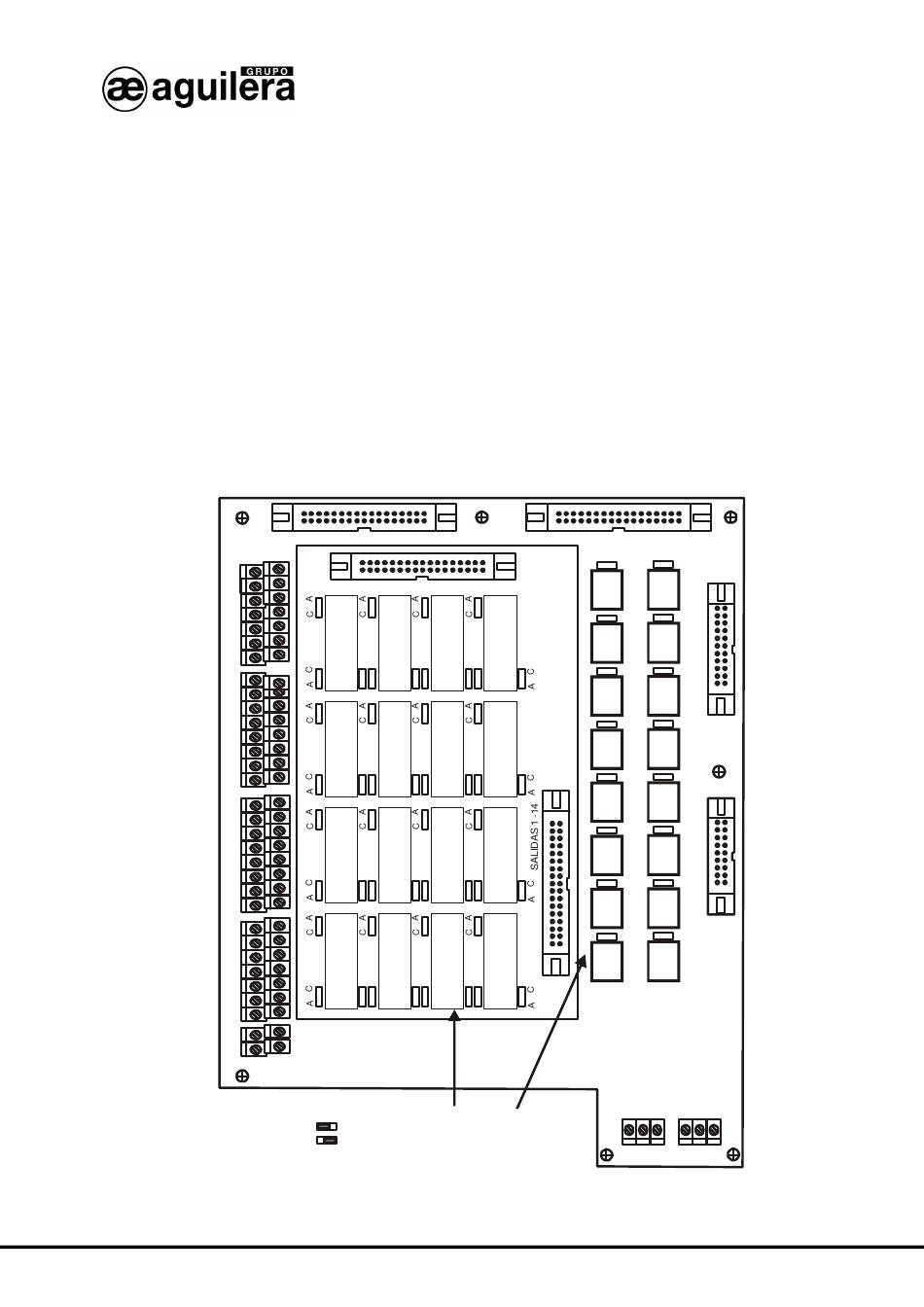

En la siguiente figura se muestra la posición de cada uno de los relés:
Fig.: 7 Tarjeta de transmisión de alarmas.
