Resumen de contenidos para Astro Radio Multimodo Send 2000+

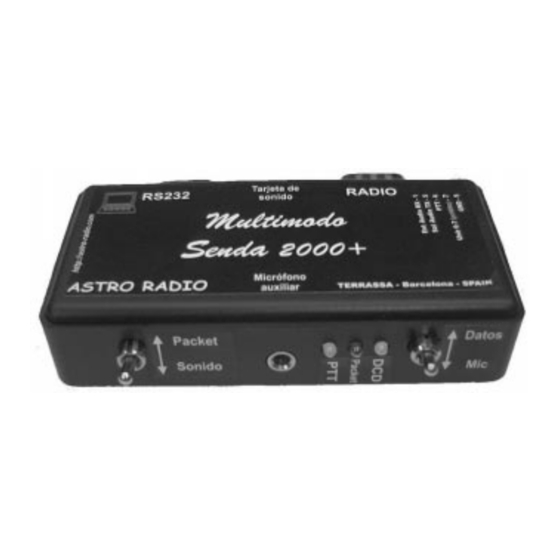

- Página 1 /WNVKOQFQ 5GPFC MANUAL DE INSTALACION ASTRO RADIO C/Pintor Vancells 203 A-1 08225, TERRASSA , Barcelona , ESPAÑA Telf: (34) 937353456 Fax (34)937350740 http://astro-radio.com...
-
Página 2: Instalacion
Multimodo Senda 2000 INSTALACION Ordenador: El Multimodo Senda 2000 permite operar en todos modos digitales más populares. Los requisitos mínimos del ordenador, dependen mucho del programa utilizado, pero básicamente son: • PC compatible 486-80Mhz 8Mg RAM, Windows 95/98 tarjeta de sonido SoundBlaster 16 o compatible. 1 puerto serie (RS232) libre. -
Página 3: Conexiones Senda Radio
Multimodo Senda 2000 Conexiones SENDA <--> RADIO MODEM Radio transceptor Audio RX (Salida altavoz) Audio TX (Entrada Micro) Masa Conexiones para equipos portátiles tipo :Icom, Yaesu, Cte, Adi ,Standard. (excepto Kenwood) MODEM Radio Transceptor Audio RX (Salida de altavoz) Audio TX (entrada MIC) Unir MASA... - Página 4 Multimodo Senda 2000 CONECTOR Accesorios DIN 13Pin (Kenwood) Radio MODEM Transceptor Audio Rx PIN 3 Audio Tx PIN 11 PTT Pin 9 MASA PIN 4 CONECTOR DATA MiniDin (YAESU-ICOM-KENWOOD) Radio MODEM Transceptor Audio Rx PIN 5 Audio Tx PIN 1 PTT Pin 3 MASA PIN 2 Conexiones Mulimodo Senda:...
- Página 5 Multimodo Senda 2000 FIG 1 Pag 4...
- Página 6 Multimodo Senda 2000 Micrófono auxiliar. El Multimodo Senda incluye la opción de conexión de un micrófono auxiliar, y un selector para la conmutación. El control del PTT se puede activar automáticamente a través conmutador selector través pulsador de PTT externo. Ello depende de la posición del puente JP2, si el puente esta entre los terminales 2-3 el equipo de radio...
- Página 7 Multimodo Senda 2000 PSK31SBW Instalación Descomprima los ficheros PSKSW107.zip y PSKSW107- es.zip en una carpeta previamente creada, por ejemplo en \radio\psk31. Ejecutar el programa PSK31SW.EXE y después ir a SETUP y aparecerá la siguiente pantalla: • Seleccionar el puerto serie donde tenemos el Multimodo Senda 2000...
- Página 8 Multimodo Senda 2000 MSCAN 3.13 lite (SSTV) Instalación. Con el explorador de Windows debe ir a la carpeta del CDROM: \fax_sstv\mscan313 ejecutar programa 'Mscanv3Disk' para proceder instalación programa. Al iniciar el programa le aparecerá esta pantalla: Ponga su indicativo en el campo CALLSING y pulse CLOSE adquirido versión...
-
Página 9: Si Desea Adquir Ir La Versión Registrada De Mscan
Multimodo Senda 2000 Ahora debemos configurar el programa pulsando el ICONO • En Interface Type seleccione 'Sound Card' • Com Port el puerto serie donde tenemos conectado el Multimodo Senda. 2000 • En PTT CONTROL marcar PTT via RTS&DTR • En la pestaña Help seleccionar Spanish para la ayuda en línea en ESPAÑOL Para ajustar los parámetros del programa para emitir... -
Página 10: Instalación Agw
Multimodo Senda 2000 PACKET RADIO Instalación AGW Ejecutar el programa SETUP_AGW.EXE incluido en la carpeta \WINDOWS\PACKET\AGW Configuración AGWPE: Ejecutar el AGWPE y coloque el ratón encima del icono de la barra de tareas, pulse el botón derecho del raton.Seleccionar Propiedades (properties) del menú del programa AGWPE, si ya tiene un puerto configurado y desea cambiarlo seleccione ese, si desea crear un nuevo Puerto... - Página 11 Multimodo Senda 2000 5. En TNC Radio Port, ponga el nombre de este. 6. Si instala mas de un MODEM en el segundo debe poner el KissID en 16, si solo tiene uno déjelo en 0. 7. En TNC commands seleccione SOFTWARE DCD Para activar los parámetros debe cerrar y volver a abrir el programa AGWPE AGWTERM...
- Página 12 Multimodo Senda 2000 WINPACK Podemos usar el programa WINPACK con el AGWPE , Instalación del WINPACK Ir con el explorador de Windows a la carpeta del CDOM: \windows\packet\winpack Ejecute WINP640. Una vez instalado el WINPACK 6.4 podemos Actualizar a la versión 6.42 ejecutando UPDAT642. Si queremos tener la ayuda en línea del programa en castellano debemos Descomprimir el fichero \windows\packet\winpack\packet.zip CDROM en el directorio donde tengamos instalado el winpack.
- Página 13 Multimodo Senda 2000 CW-RTTY En la carpeta \CW-RRTY\UA9OSV del CDROM estan los programas para CW-RTTY La instalación de estos programas es muy fácil pues tan solo es necesario descomprimir cada uno de estos programas en un subdirectorio , con la ayuda del WINZIP (incluido en el subdirectorio \UTILIDADES del CDROM Hay 3 programas : CWGET010.ZIP...
-
Página 14: Otros Programas Utiles
Multimodo Senda 2000 OTROS PROGRAMAS UTILES: FAX: MSCAN METEO, JVCOM32, CROMAPIX SSTV: JVCOM32, CROMPIX PSK31: WINPSK, DIGIPAN PACKET-RADIO: TPK, TSTHOST, BAYCOM , GP (MSDOS) AJUSTES DEL MULTIMODO SENDA 2000 Ver FIG 2 en la pagina 7: P1 NIVEL RX (tarjeta de sonido). A través de este ajuste podemos regular el nivel de audio y evitar saturar la entrada MIC o LINE de la tarjeta de sonido. - Página 15 Multimodo Senda 2000 Si tenemos todo bien conectado deberíamos escuchar en los altavoces el audio del receptor, en modo Sound, en caso contrario comprobar las conexiones. Algunos de los programas mencionados tienen algunas de sus funciones deshabitadas en la versión demo o shareware incluidas en el CDROM, contacte directamente con el autor correspondiente para la obtención de la versión registrada.
- Página 16 Modos: • TX-RX, Packet-Radio, CW, RTTY, FAX, SSTV, PSK31 Pocsag etc. • No precisa alimentación externa • Incluye CDROM ASTRO RADIO con gran cantidad de software. W95/98 • Conmutador para micrófono auxiliar. • Micrófono de SOLAPA electret (incluido) • Nivel de AUDIO TX/RX ajustables •...
