5. Coloque la Cubierta:
Cuidadosamente coloque la placa de circuito impreso del teclado dentro de su
cubierta.
Ensamble la cubierta y la base enganchando las partes superiores juntas y después
encajando a presión el fondo en el lugar, volviendo los clips de retención a sus
posiciones.
Paso 4: Agregando Módulos
Esta sección explica como agregar los varios módulos de ProSYS, como sigue:
Cableado de los Módulos Expansión de Zona, abajo
Cableado de los Módulos Salida de Utilidad, página 3-4
Cableado de los Módulos de Expansión de Fuente de Alimentación, página 3-6
Cableado de Módulos Adicionales, página 3-8
Cableado de los Módulos de Expansión de Zona

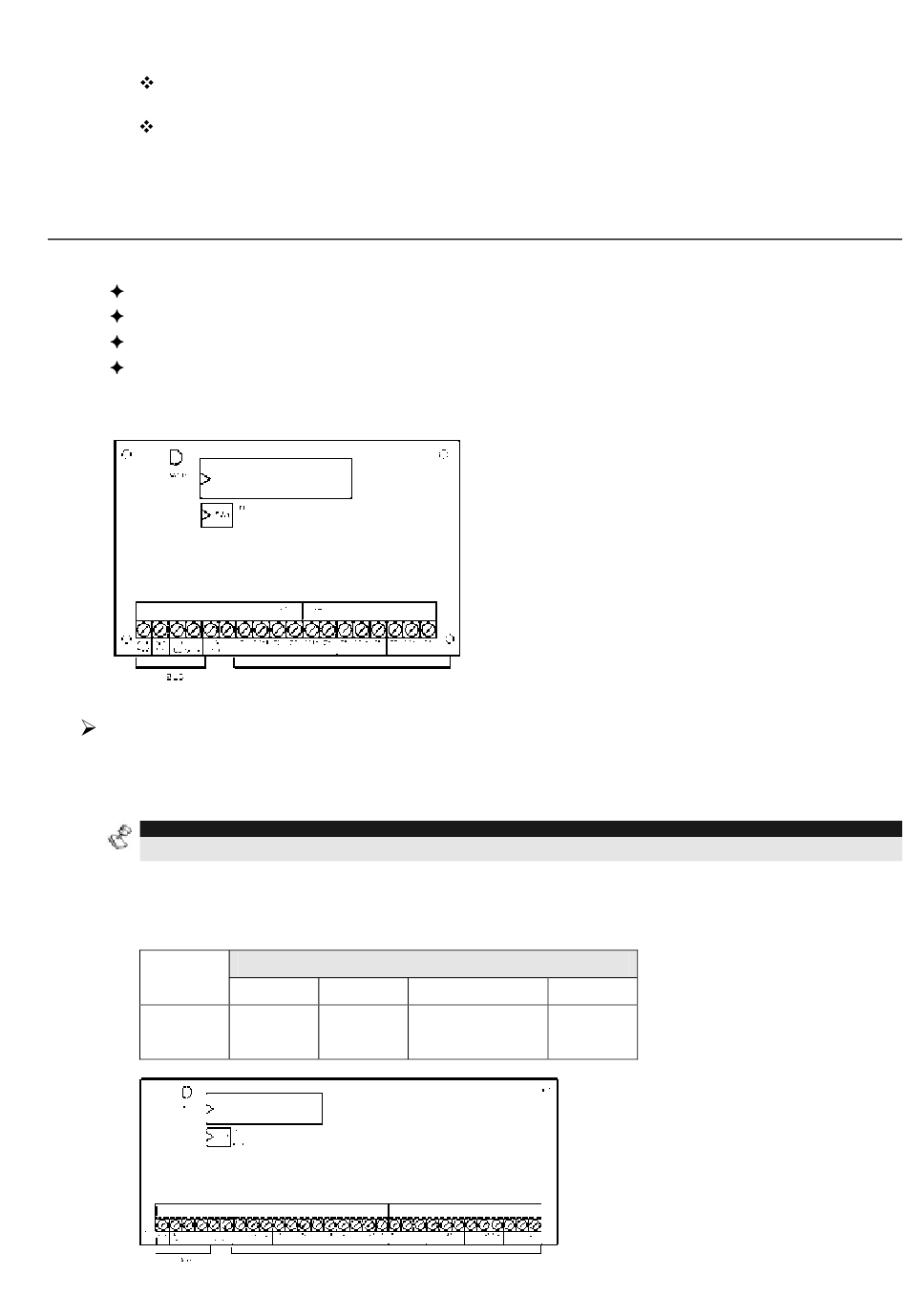

Figura 3-3: Módulo Expansión de la Zona ZE8 (Mostrando un Ejemplo Típico de Cableado de Zona)
Para conectar los módulos de Expansión de Zonas:
1. Fije los Interruptores Dip: Asigne un número de ID único para cada módulo de
Expansión de Zonas, fijando los interruptores DIP, usando la Figura 3-1 en la página
3-1
NOTA:
El ID para el primer módulo de expansión de Zona es 01, para el segundo 02, etc.
2. Conecte las Terminales del BUS: Conecte las primeras cuatro terminales de la
izquierda del módulo de expansión de Zonas a la terminal del BUS de 4-cables del
Panel Central, como sigue:
Color
TERMINALES DEL BUS DE EXPANSION
AUX
COM
RED
BLK
(Negro)
(ROJO)
ProSYS Manual de Instalación y Programación
BUS
BUS
YEL
GRN
(Verde)
(Amarillo)
3-3
