Tarjeta de Administración Remota
Tarjeta de Administración Remota
RMCARD205
RMCARD305
GUARDE ESTAS INSTRUCCIONES
Lea esta guía y siga las instrucciones de instalación y uso.
Copyright © 2019 Cyber Power Systems, Inc. All rights reserved.
R M
C A
C y
R D
3 0 5
b e r
U n
i v e
r s a
P o
l
w e
L i n
r
k
T x /
R x
GUÍA RÁPIDA
R M
C A
R D
2 0 5
U n
i v e
r s a
l
L i n
k
T x /
C y
R x
b e r
P o
w e
r
K01-0000828-00
Publicidad
Tabla de contenido
Resumen de contenidos para CyberPower RMCARD205
- Página 1 GUÍA RÁPIDA Tarjeta de Administración Remota Tarjeta de Administración Remota RMCARD205 RMCARD305 3 0 5 b e r i v e r s a L i n T x / 2 0 5 i v e r s a L i n...
-
Página 2: Tabla De Contenido
ÍNDICE INTRODUCCIÓN ............1 Descripción................. 1 Requerimientos del Sistema ........1 Desempacando ..............1 Panel Frontal..............2 Indicador de estado LED ..........2 INSTALACIÓN ..............3 Paso 1. Instalación del Hardware....... 3 Paso 2. Configuración dirección IP ......4 INTERFAZ WEB ............6 Cuenta de Inicio de Sesión.......... 6 ACTUALIZACIÓN DE FIRMWARE......6 Utilizando la herramienta de utilidad de actualización y configuración ........7... -
Página 3: Introducción
Inspeccione la Tarjeta de administración remota al recibirla. El paquete debe contener lo siguiente: Tarjeta de administración remota de CyberPower ● Cable de conexión de puerto serie RJ45 / DB9 ● Guía de inicio rápido ● Puente de repuesto ● Panel frontal RMCARD205 (solo con RMCARD305) ●... -
Página 4: Panel Frontal

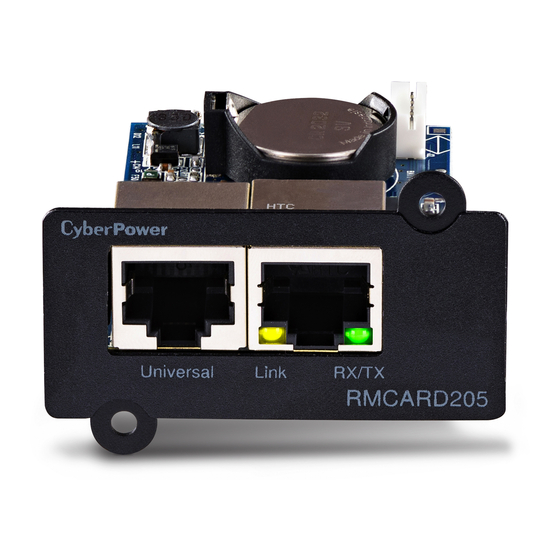

Panel Frontal RMCARD205 RMCARD205 Universal Link Tx/Rx 1. Puerto Universal 2. Puerto Ethernet RMCARD305 3. Indicador Tx/Rx 4. Indicador de enlace RMCARD305 Universal Link Tx/Rx Indicadores de estado LED Condición Link LED La tarjeta de administración remota no está Apagado conectada a la red o la tarjeta de administración remota está... -
Página 5: Instalación
INSTALACIÓN Paso 1. Instalación de Hardware NOTA: La tarjeta de administración remota de CyberPower es intercambiable en caliente, por lo que no es necesario apagar el dispositivo para instalarlo. RMCARD305 RMCARD205 1. Retire los dos tornillos de retención de la ranura de expansión y luego retire... -
Página 6: Paso 2. Configuración Dirección Ip
3. La ventana principal del prog. Power Device Network Utility se muestra en la Figura. 1. La herramienta de config. mostrará todos los dispositivos de CyberPower Remote Management presentes en la subred (red local). El botón "Actualizar" se utiliza para buscar nuevamente en la subred de la red local. - Página 7 NOTA: Estas instrucciones son para el sistema operativo Windows. Para otros sistemas operativos, consulte el Manual del usuario de RMCARD disponible para descargar en el sitio web oficial de CyberPower Systems: www.CyberPower.com. 1. Obtenga la dirección MAC de la etiqueta en la Tarjeta de administración remota.
-
Página 8: Interfaz Web
INTERFAZ WEB Inicio de sesión cuenta de usuario Deberá ingresar un Nombre de usuario y una Contraseña para iniciar sesión en la interfaz, y puede seleccionar un idioma preferido después de iniciar sesión. Hay dos tipos de cuenta de usuario. 1. -
Página 9: Uso De Herramienta De Utilidad De Actualización Y Configuración (Actualización De Firmware Masiva)
Uso de herramienta de utilidad de actualización y configuración (actualización de firmware masiva) 1. Instale la herramienta CyberPower Upgrade and Configuration Utility disponible para descargar en www.CyberPower.com. 2. Una vez completada la instalación, ejecute la "Utilidad de actualización y configuración”. - Página 10 5. Seleccione los dispositivos que desea actualizar marcando su respectiva casilla y seleccione "Actualizar firmware”. NOTA: Puede actualizar el firmware de varios dispositivos que usan los mismos archivos de firmware (actualización masiva de firmware). 6. Seleccione los archivos de Firmware y Datos y haga clic en "Aceptar", como se muestra en la Figura 6.
- Página 11 8. Si se implementa la actualización del firmware, verá el Resultado en la ventana principal, como en la Figura. 8. Figura 8. Actualización correcta del firmware en la ventana principal...
-
Página 12: Reinico De Fábrica / Recuperar Contraseña Perdida
REINICO DE FÁBRICA / RECUPERAR CONTRASEÑA PERDIDA Para restablecer la tarjeta de administración remota de CyberPower a su configuración predeterminada de fábrica (incluido el nombre de usuario y la contraseña de inicio de sesión web), siga estos pasos: REINICIAR PUENTE... -
Página 13: Guía Del Adaptador Rmcard
1. Retire los dos tornillos del adaptador que sujeta la tarjeta en su lugar. 2. Retire la tarjeta del adaptador. 3. Retire el tornillo que sujeta el panel frontal del RMCARD305 a la tarjeta. 4. Fije el panel frontal RMCARD205 a la tarjeta. - Página 14 Agregue el adaptador para convertir un RMCARD205 a un RMCARD305 1. Retire el tornillo que sujeta el panel frontal a la tarjeta y retire el panel frontal RMCARD205. 2. Atornille el panel frontal del RMCARD305 a la tarjeta. 3. Instale la tarjeta en el adaptador.
-
Página 15: Soporte De Software
NOTA: El kit adaptador RMCARD no está incluido con el RMCARD205. Póngase en contacto con CyberPower para solicitar información o soporte técnico. NOTA: RMCARD205 está diseñado para el puerto de expansión de tarjeta SNMP de 43x18 mm (1.69x0.71 pulg.) De UPS CyberPower PR, OR y 1-3kVA serie OL y PDU ATS. -
Página 16: Solución De Problemas
► Revise que la conexión de red sea buena. método 1 o el método 2 2. Asegúrese que la PC que se usa esté en la misma subred que el dispositivo CyberPower con el que está intentando comunicarse. 3. Asegúrese de que el puente en el pin de reinicio esté... -
Página 17: Aprobaciones De Conformidad
California sabe que causa cáncer, y el bisfenol-A, que el estado de California sabe que causa defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov. Para garantía e información adicional, visite: www.cyberpower.com. - Página 18 Cyber Power Systems, Inc. www.cyberpower.com México: Aniceto Ortega 634, Col. Del Valle Centro, Alcaldía Benito Juárez, C.P. 03100, México, CDMX. Para las demás regiones: Visite nuestro sitio web para obtener información de contacto local. Copyright © 2019 Cyber Power Systems, Inc. All rights reserved.
