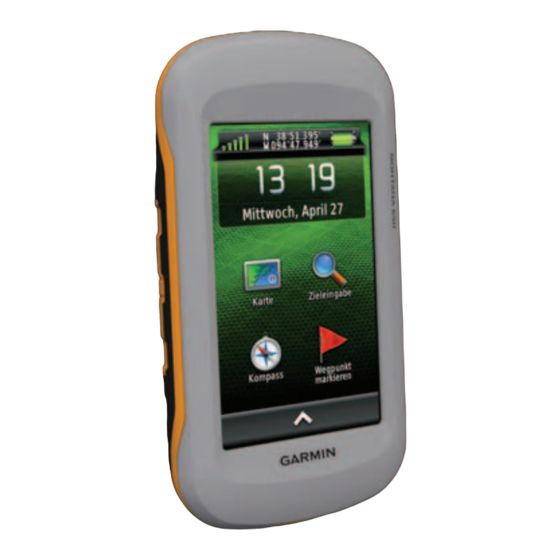

Manual de uso del GPS
GARMIN MONTANA 600
excursiones oficiales de
Versión 20130411 - Elaborado por Carlos García Alcalde
Esta obra está bajo una licencia de Creative Commons–Reconocimiento no comercial 3.0 España.
Por lo tanto, puedes citar, copiar y distribuir libremente esta obra , siempre que respetes las siguientes
condiciones:
- Debes citar a Asturies ConBici en todos los contenidos derivados o copiados de esta obra.
- No puedes emplear estos contenidos para fines comerciales. Si quieres usar un contenido para cualquier
fin comercial, puedes ponerte en contacto con Asturies ConBici
Contacto. teléfono: 686 89 38 79 // email:
Asturies ConBici -
Asturies ConBici -
www.asturiesconbici.org
www.asturiesconbici.org
(guía de inicio rápido)
(para guías de las
Asturies ConBici)
info@asturiesconbici.org
Publicidad
Manuales relacionados para Garmin MONTANA 600
Resumen de contenidos para Garmin MONTANA 600
- Página 1 Asturies ConBici - www.asturiesconbici.org www.asturiesconbici.org (guía de inicio rápido) Manual de uso del GPS GARMIN MONTANA 600 (para guías de las excursiones oficiales de Asturies ConBici) Versión 20130411 - Elaborado por Carlos García Alcalde Esta obra está bajo una licencia de Creative Commons–Reconocimiento no comercial 3.0 España.
- Página 2 Asturies ConBici - www.asturiesconbici.org La tapa trasera del GPS El GPS funciona con una batería (que no hace falta sacar del dispositivo) que se carga mediante un cable mini USB que va conectado desde el propio dispositivo, (véase Imagen 1) a cualquier toma de corriente de 220V de esas que se encuentran en cualquier casa, quedando conectado como se puede ver en la Imagen 2.
-
Página 3: Retroiluminación De La Pantalla
Asturies ConBici - www.asturiesconbici.org En la foto superior vemos el GPS con la tapa abierta y la batería expuesta, si queremos poner pilas quitamos ésta y ponemos 3 pilas de litio. En todo caso, el GPS funciona con un sistema u otro pero no con los dos a la vez. Encendido Imagen 6 El botón de encendido es algo duro, y hay que mantenerlo pulsado unos segundos (Imagen 6). -
Página 4: Pantalla Principal
Asturies ConBici - www.asturiesconbici.org Simplemente pasamos el dedo por encima de la barra y ésta corre. Si vamos a la izquierda tendremos menos iluminación y si vamos a la derecha más. Para salir de la pantalla damos al botón on/off de nuevo pero sin apagar el GPS o bien damos al símbolo de flecha de retorno (ángulo inferior izquierdo, círculo naranja) (Imagen 7). - Página 5 Asturies ConBici - www.asturiesconbici.org Los satélites y la recepción de la señal . Para saber cómo va el proceso de captación daremos este icono: Imagen 13 Como vemos a continuación no hay cobertura ni señal, apareciendo esto: Imagen 14 En la imagen anterior no se perdió la señal, la está buscando porque lo acabamos de encender. Antes de ponernos a buscar la ruta que nos interese guiar es conveniente esperar a que el GPS capte la señal de los satélites (recuerden al menos 3), aunque también se puede buscar sin necesidad de ello……aunque el GPS no nos guiará...
- Página 6 Asturies ConBici - www.asturiesconbici.org En las siguientes imágenes hemos perdido la recepción, esto es, hubo señal en un momento dado, pero la perdió, pero sigue encendido y la está volviendo a buscar. En la de la izquierda ha captado 2 y en el de la derecha 5. Si damos a la X volvemos a la pantalla principal.
- Página 7 Asturies ConBici - www.asturiesconbici.org La recepción y la adquisición de la señal suele tardar más o menos unos 5 minutos. El GPS necesita captar la señal de al menos 3 satélites (la cuarta esfera necesaria es el propio GPS). Si capta más en la órbita terrestre y cuanto más separados estén unos de otros mejor, pues la precisión sobre el sitio en el que estamos y la fiabilidad de lo que grabe posteriormente será...
- Página 8 Asturies ConBici - www.asturiesconbici.org Imagen 24 Imagen 25 Imagen 26 Imagen 27 Y volvemos para atrás (flecha) e ir a la pantalla principal y damos en “Procesador de ruta” para comprobar que realmente el cuentakilómetros del GPS está a 0. MUY importante: jamás tocar ni confirmar la tecla: restablecer toda la configuración.
- Página 9 Asturies ConBici - www.asturiesconbici.org Imagen 30 Si damos a la X simplemente volvemos a la pantalla principal. De una manera general “track actual” es como si fuera el almacén “total” la suma de todas las salidas hechas, sino lo borramos En el “track manager”...
- Página 10 Asturies ConBici - www.asturiesconbici.org Imagen 32 La línea de color azul cielo representa el recorrido que hemos hecho desde el punto de inicio (área recreativa de Llosalín) hasta el punto final (Las Segadas, RENFE) o el que vamos hacer, según se mire…….Estos 2 puntos son waypoints, referencias.
- Página 11 Asturies ConBici - www.asturiesconbici.org Y ¿para qué sirve puntero o cursor? Nos indica por donde debemos ir, en el caso de una ruta previamente cargada, y donde estamos, siempre que nos movamos eso si. En definitiva el puntero ¡somos nosotros/as! También marca la situación “real”...
- Página 12 Asturies ConBici - www.asturiesconbici.org primera pantalla si no nos hemos movido y si lo hemos hecho en la posición actual en la que estemos (indicado mediante el puntero), pantalla 3ª derecha. Aquí les dejo un ejemplo de captura de pantalla de una misma ruta con distintos niveles de “zoom” para que se hagan una idea más cabal.
- Página 13 Asturies ConBici - www.asturiesconbici.org Como vemos tenemos varias escalas, 1.2km, 800 m y 200 m, debido al nivel de zoom que le hemos ido dando… En la última esto hace que la ruta ya no se pueda ver entera en el mapa… pero esto no debe preocuparles a medida que avancen el mapa y el cursor se moverán solos.
- Página 14 De hecho si tienen la opción de ponerlo en uno u otro sitio lo mejor es en la potencia en vertical. Para saber que lo hemos colocado bien la palabra GARMIN (círculo rojo) tiene que quedar a la derecha y la pestaña de enganche más a la derecha todavía, en la parte superior (círculo rosa).
- Página 15 Enganchamos el GPS poniendo la zona de puntos a la izquierda y luego presionamos el lado derecho para que encaje. En vertical la colocación correcta es cuando se puede leer “GARMIN” en la zona de sur de la carcasa del GPS o sea así: Apretando la pestaña que vemos a la derecha (círculo naranja) sirve para liberar el GPS del soporte o carcasa y en el...
