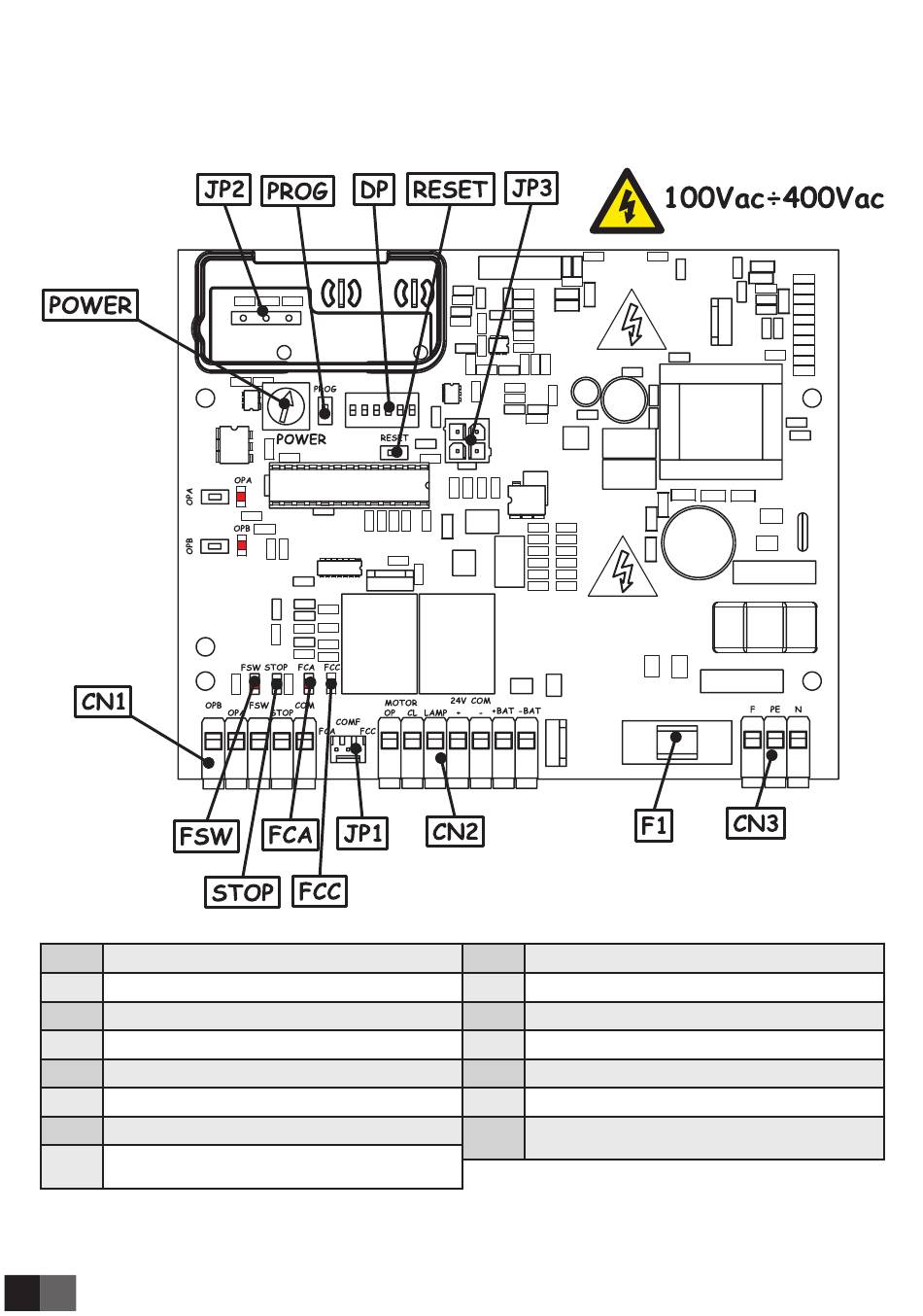

LOCALIZACIÓN DE COMPONENTES PRINCIPALES
CN1
Regleta de conexiones entradas
CN2
Regleta de conexiones salidas y baterías
CN3
Regleta de conexiones alimentación
JP1
Acoplamiento rápido para final de carrera
JP2
Acoplamiento rápido para módulo receptor
JP3
Acoplamiento rápido para kit baterías a bordo máquina
DP
Dip-switch de programación
Trimmer regulación fuerza motor/sensibilidad
POWER
detección obstáculo
2
RESET
Pulsador de RESET
PROG
Pulsador de programación
FSW
Diodo Led estado entrada FSW
STOP
Diodo Led estado entrada STOP
FCA
Diodo Led estado entrada FCA
FCC
Diodo Led estado entrada FCC
Fusible de protección circuito alimentación
F1
T3.15 A 250V 5x20
