Instalación / Desinstalación
3.4 Conexión a red del adaptador
H1 0200 7368 sp - CU-G3x-P3x-ADP1 Guía instalación
Tensión peligrosa en los conductores
Los conductores de alimentación en el punto de instalación deben estar
libres de tensión para la instalación del adaptador. El contacto con zonas
activas puede suponer un riesgo mortal.
Conectar el adaptador a la red de alimentación de tensión como se indica:
7. Comprobar que los hilos de conexión están libres de potencial
8. Acortar los hilos de conexión a la longitud adecuada y pelar sus
extremos aprox. 4 mm (pueden ser empleados hilos conductores de
2
hasta 2.5 mm ).
9. Si se emplean hilos multifilares se recomienda el empleo de puntas de
contacto para su conexión.
10. Conectar los hilos en los terminales sin tornillos (terminales WAGO)
(los terminales están numerados tal y como se muestra en el
diadrama de conexión):
- Insertar la punta de un destornillador de tamaño 1 en el alojamiento
superior del conector WAGO, presionar hacia dentro y hacer
palanca ligeramente hacia abajo (¡Error! No se encuentra el
origen de la referencia. A).
- Insertar la punta desnuda del conductor en el alojamiento inferior
del conector WAGO y sostenerlo firmemente (¡Error! No se
encuentra el origen de la referencia. B).
- Extraer el destornillador. El conductor queda así firmemente fijado
(¡Error! No se encuentra el origen de la referencia. C).
A

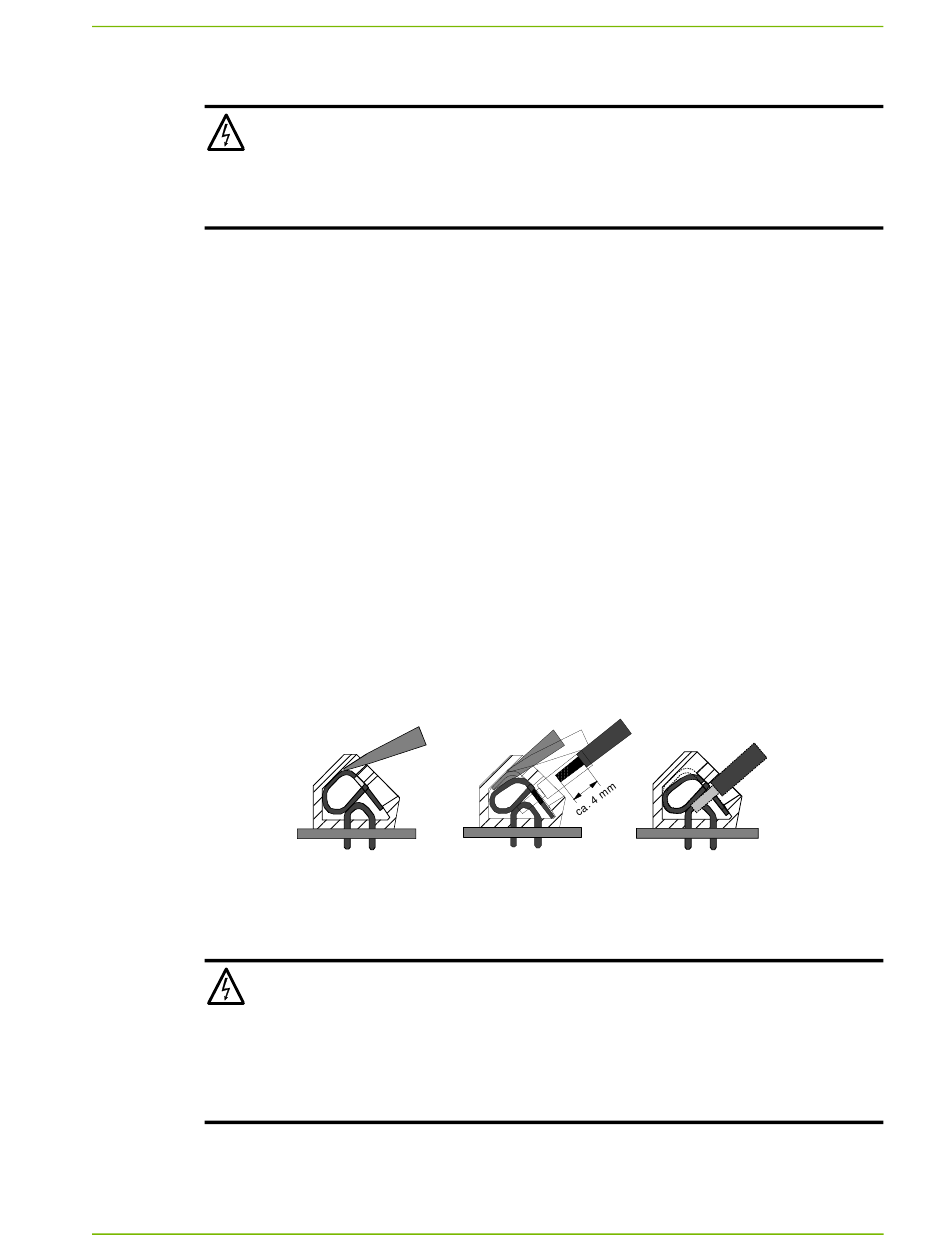

Fig. 3.8 Conexión de conductores en terminales WAGO
La zona desnuda del conductor no debe ser demasiado larga
El conductor debe mantener su aislamiento hasta su entrada en el
conector, no debiendo quedar por tanto zonas desnudas de aislamiento
accesibles (tal y como se muestra en ¡Error! No se encuentra el origen
de la referencia. C). El contacto con zonas activas representa un peligro
mortal.
B C
