Menú Present - Furuno FCV-1150 Manual Del Operador

1. FUNCIONAMIENTO
Borde imp. tr. (AF/BF): Actívelo para supri-
mir las interferencias con otros equipos acús-
ticos (detectores ultrasónico de cardúmenes,
sónares de exploración, etc.), tanto suyos
como de otros barcos.
Impulso trnsm. (AF/BF): El ancho del impul-
so cambia según los valores de desplaza-
miento y la escala. Cuando el objetivo es una
detección de larga distancia, seleccione una
longitud de impulso larga. Para obtener una
mejor resolución, seleccione un pulso más
corto. Corto1 eleva la resolución de la detec-
ción, no obstante la distancia de detección es
más corta (la longitud del impulso es aproxi-
madamente 1/4 del Est.) que con el ajuste
Est. Corto2 eleva la resolución de la detec-
ción, no obstante la distancia de detección es
más corta (la longitud del impulso es aproxi-
madamente 1/2 del Est.) que con el ajuste
Est. Est. es la longitud de impulso estándar y
es adecuada para un uso general. Largo Au-
menta la distancia de detección, pero reduce
la resolución (aproximadamente 1/2 en com-
paración con la longitud de impulso están-
dar). Manual activa el ajuste manual de la
longitud de impulso, en "Long. impulso".
Long. impulso (AF/BF): Esta opción está
operativa cuando se selecciona Manual en
Impulso trnsm. Un valor pequeño ofrece una
mejor resolución de detección, sin embargo la
distancia de detección es más corta. Por otro
lado, un valor grande ofrece una mejor distan-
cia de detección, pero la resolución es infe-
rior. El margen de configuración es de 0,05 a
5,0 (ms).
Banda recep (BF/AF): El ancho de banda de
recepción se configura según la longitud del
impulso de transmisión. Normalmente la posi-
ciónEst. ofrece un buen rendimiento. Si el rui-
do representa un problema, cambie a
Estrecho. Para una mejor resolución, selec-
cione Ancho.
Eco del blanco: Establece el objetivo de la
pesca. Normal es para pesca de propósito
general. Superficie es para detectar peces
superficiales. La frecuencia de repetición de
impulsos es superior a la "Normal" en los
transductores de 1 kW y 2 kW que están pro-
gramados en el menú. Calamar detecta cala-
mares y otros peces individuales. Estos
elementos se ajustan automáticamente: Im-
pulso trnsm. Corto 1; Intensific. eco, ON y
Suavizar, Off. Aguas prof. es igual que Nor-
mal.

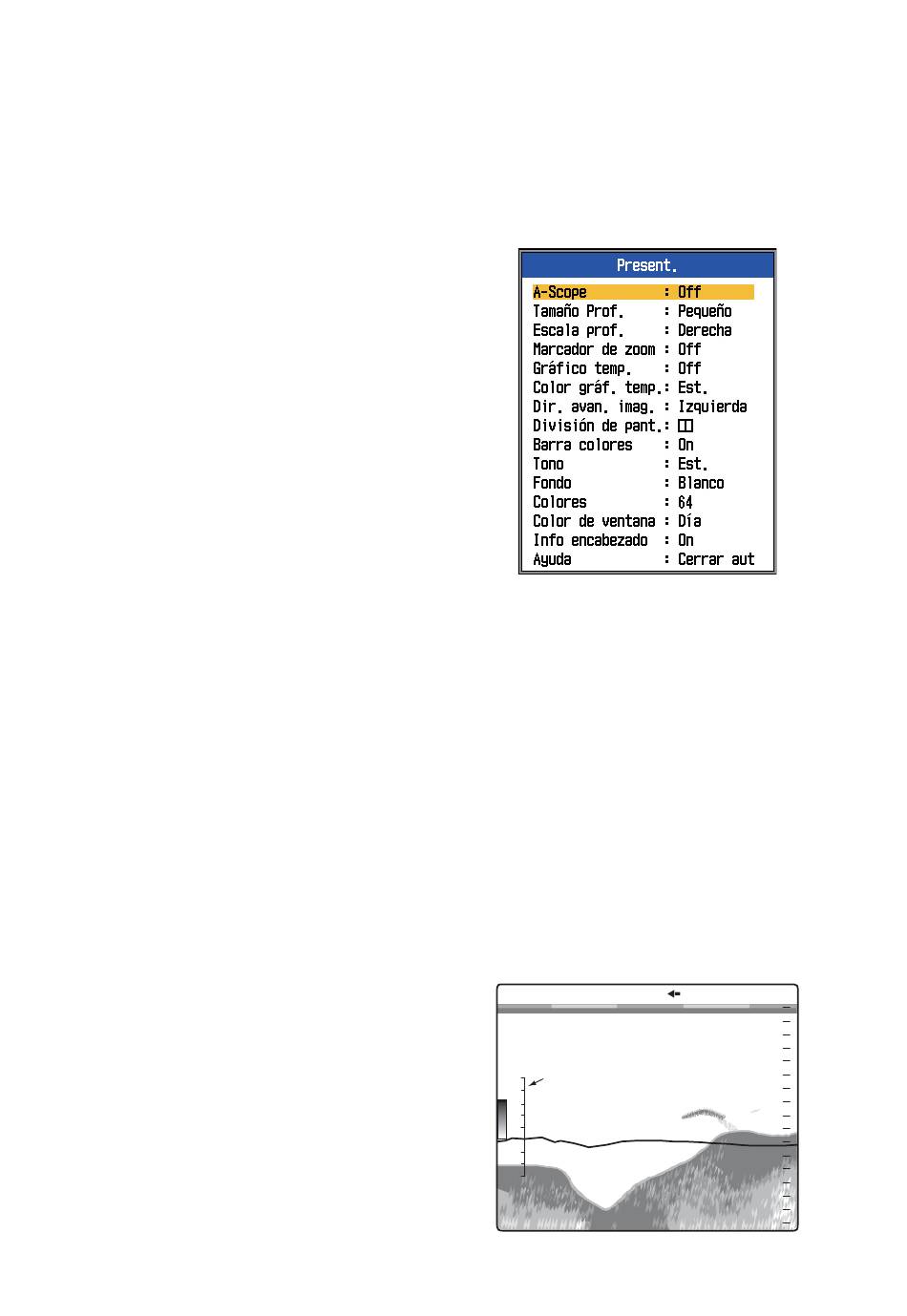

1.20.3 Menú Present.
Tamaño Prof.: Permite cambiar el tamaño de
la indicación de profundidad aPequeño, Me-
dio oGrande. Off desconecta la indicación de
profundidad.
Escala prof. Selecciona dónde mostrar la es-
cala de profundidad,Derecha oCentro. Off
desconecta la escala de profundidad.
Marcador de zoom: Activa o desactiva el
marcador de zoom en las presentaciones de
zoom.
Gráfico temp: Activa o desactiva el gráfico
de temperaturas y permite seleccionar la es-
cala gráfica, entre Estrecho y Ancho. Estre-
cho es 8ºC y Ancho es 16ºC.
MANUAL B:2.0/A:2.0 BF
Escala temp. agua
12
10
8
6
Gráfico temp. agua
4
49.6
m
24
1/2
0
0.0
20
40
60
80
