5. Direccionamiento y fijación del arreglo
[CR]
[R2]
[R4]

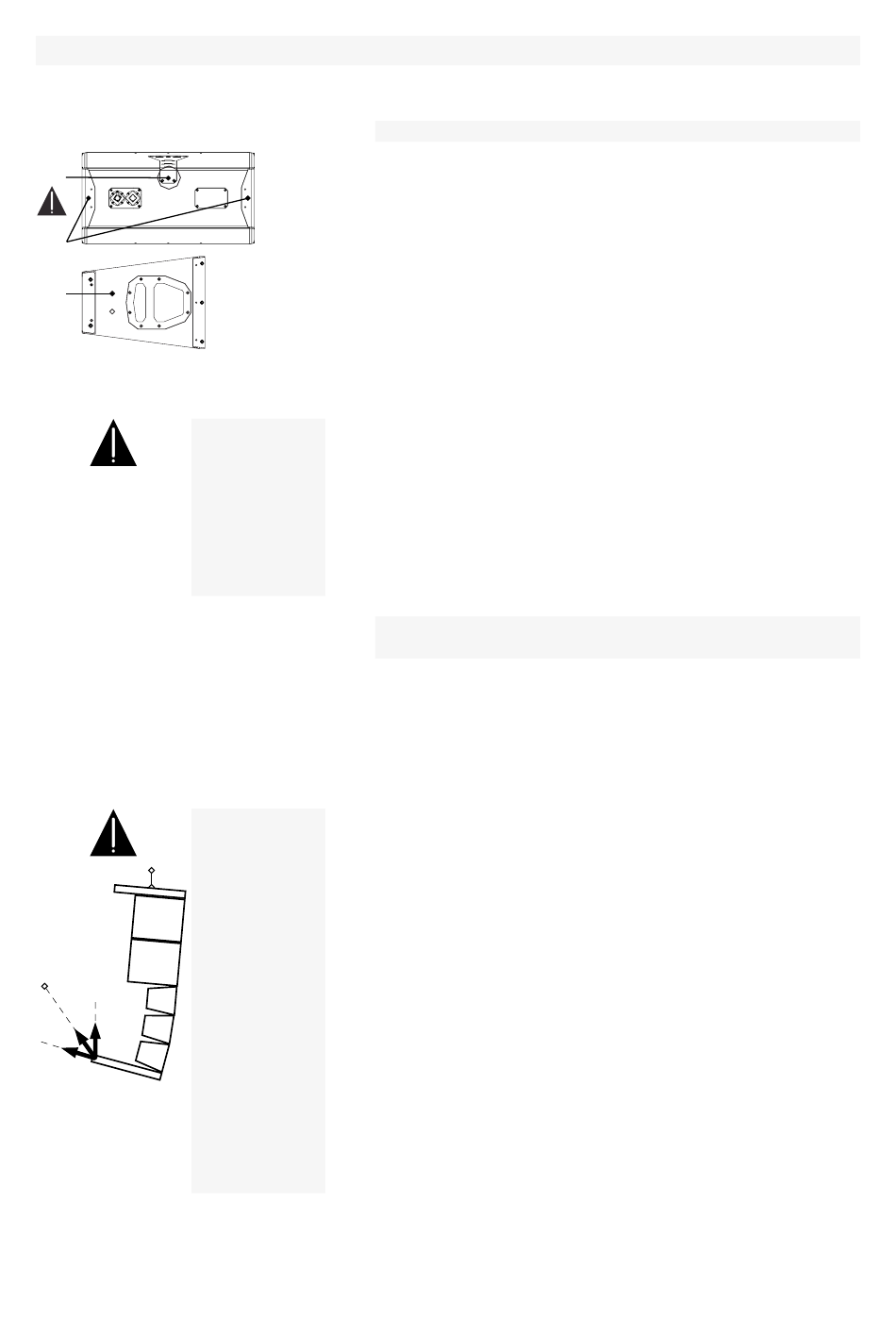

Fig. 31: Puntos de anclaje del rigging para
el direccionamiento horizontal y la fijación
contra la rotación y el balanceo
ADVERTENCIA!
ADVERTENCIA!
Fig. 32: Aplicación de
una segunda
Estructura de rigging
Q para aumentar el
ángulo vertical del
arreglo
Q-Series Manual de rigging
5.1.
Direccionamiento horizontal y fijación del arreglo
Después de que el arreglo se haya elevado a su altura de
funcionamiento, deberá ajustarse el direccionamiento horizontal y el
arreglo tendrá que fijarse contra rotación y balanceo. Se recomienda
utilizar los siguientes puntos de anclaje de rigging en la caja más baja:
- Puntos de anclaje [R2] o [CR] con Pins de rigging de 10 mm Z5048.
- Inserciones roscadas M10 [R4] con Cáncamos de seguridad Q9032
M10.
Si el sistema se utiliza en un entorno al aire libre, deberá
tenerse en cuenta la influencia del viento. La protección
contra la rotación y el balanceo tiene que resistir fuerzas
superiores. No fije el arreglo con el punto de anclaje
central [CR] (Fig. 31) en la parte posterior de la caja. Este
punto de anclaje está limitado a una carga de 50 kg (110
lb).
Lea la sección 6 siguiente, Cargas del viento.
5.2.
Modificación del direccionamiento vertical del
arreglo
Si una aplicación necesita que el arreglo tenga un ángulo vertical que
no es posible por una sola suspensión en la cuadrícula de orificios de la
Estructura de rigging Q, quizá sean necesarios cables o elevadores
adicionales para conseguirlo.
Con arreglos de hasta tres cajas, se pueden utilizar los puntos de
anclaje estándar de rigging en las cajas (Fig. 31).
Para formar el ángulo en un arreglo de más de tres cajas
de Q-Series, deberá añadirse una Estructura de rigging Q
Z5159 adicional a la caja más baja de la columna. Todos
los cables o elevadores adicionales tienen que conectarse
a la Estructura de rigging Q y no a los puntos de anclaje
de rigging de las cajas (Fig. 31).
Siempre tire de los cables o elevadores adicionales hacia
atrás y hacia arriba (Fig. 32).
Con el uso de cables o elevadores adicionales, cambiarán
las
condiciones
de
componentes de rigging. El cálculo de la carga de Q-
CalcRig ya no será aplicable. Por lo tanto, sólo es posible
incrementar el ángulo vertical de un arreglo con
columnas de hasta un peso total del sistema de 240 kg
(527 lb).
(1.2ES)
la
carga
del
arreglo
Pàgina 16 de 20
